Name: Czujnik ciśnienia ifm Electronic PT5004, 0 MPa do 1 MPa, Wtyczka, 1 szt.
Brand: ifm Electronic
SKU: 3319509
Availability: BackOrder

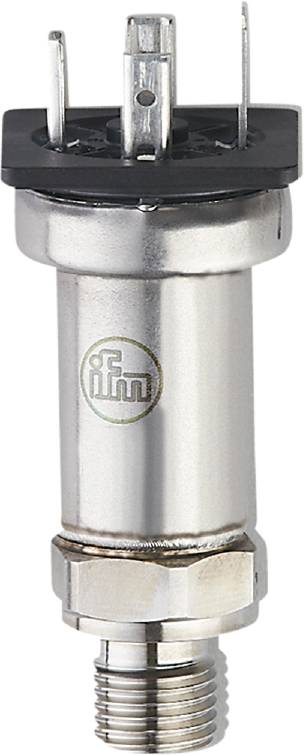

Srebrnego koloru cylinder metalowy z grawerem 'ifm', stanowiący element urządzenia technicznego lub czujnika.

Zdjęcie poglądowe

Rodzaj produktu

Czujnik ciśnienia

Złącze czujnika

Wtyczka

Typ czujnika

ciśnienie względne

Zakres pomiarowy (ciśnienie) (maks.)

1 MPa

Maksymalne napięcie robocze

36 V/DC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 23.11

Liczba

Sztuki

Suma (739,00 zł / Sztuka)

739,00 zł

600,81 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 79,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Czujnik ciśnienia

Niezawodny zapis ciśnienia w systemie w zastosowaniach przemysłowych i mobilnych
Wysoka odporność na wstrząsy i wibracje
Bardzo dobra powtarzalność i mała odchyłka charakterystyki
Oczekiwana żywotność ponad 60 milionów cykli drukowania
Kompaktowa i solidna obudowa ze stali nierdzewnej do stosowania w ograniczonych przestrzeniach instalacyjnych

Dane techniczne

Prąd wyjścia analogowego [mA]: 4...20
Liczba wyjść analogowych: 1
Liczba wejść i wyjść: Liczba wyjść analogowych: 1
Wytrzymałość na ściskanie [MPa]: 2,5
Wytrzymałość na ściskanie [psi]: 360
Charakterystyczne odchylenie krzywej:< ±0,5; (w tym dryft wkręcania, błędy punktu zerowego i zakresu, nieliniowość, histereza)
Zakres procentowy odchylenia liniowości:< ± 0,1 (BFSL) /< ±0,2 (LS)
Zakres pomiarowy [MPa]: 0...1
Element pomiarowy: metalowa komórka cienkowarstwowa
Min. ciśnienie rozrywające [MPa]: 30
Temperatura otoczenia-1 [°C]: -40...100
Zakres procentowy powtarzalności:< ±0,05; (podczas wahań temperatury< 10 tys.)
Moment dokręcania [Nm]: 25...35; (zalecany moment obrotowy; zależny od smarowania, uszczelnienia i obciążenia ciśnieniowego)
Zastosowanie: Do użytku mobilnego; do użytku przemysłowego
Sygnał wyjściowy: sygnał analogowy
Czas opóźnienia gotowości [s]:< 0,1
Napięcie robocze [V]: 8...36 DC
Uszczelnienie przyłącza procesowego: FKM (DIN EN ISO 1179-2)
Obecny element przepustnicy: tak
Rodzaj ciśnienia względnego
Wytrzymałość na ściskanie [bar]: 25
Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
Masa [g]: 67 000
Odchylenie histerezy:< ±0,2
Odporność na zwarcia: tak
Temperatura przechowywania [°C]: -40...100
Stabilność długoterminowa:< ±0,1; (na 6 miesięcy)
Maks. obciążenie [Ω]: (Ub - 8 V) / 21,5 mA ; @8V= 0 ; Przy 12 V maks. 200: przy 24 V maks. 750
Media: Media płynne i gazowe
Temperatura medium [°C]: -40...125
Zakres pomiarowy [bar]: 0...10
Zakres pomiarowy [kPa]: 0...1000
Zakres pomiarowy [psi]: 0...145
Min. ciśnienie rozrywające [bar]: 300
Min. ciśnienie rozrywające [psi]: 4350
Min. cykle drukowania: 60 milionów; (przy 1,2-krotnym ciśnieniu nominalnym)
Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
MTTF: 715
Przyłącze procesowe: Przyłącze gwintowane G 1/4 z gwintem zewnętrznym (DIN EN ISO 1179-2)
Stopień ochrony: IP 67
Klasa ochrony III
Czas reakcji na krok wyjście analogowe [ms]: 2
Złącze wtykowe: Układ pinów: 0119 - Złącze wtykowe: 1 x wtyczka zaworu typu A DIN (EN175301-803-A)
Punkt zerowy współczynnika temperaturowego:< ± 0,1 (0...80°C);< ± 0,2 (-40...0°C / 80...125°C)
Zakres współczynników temperaturowych:< ± 0,1 (0...80°C);< ± 0,2 (-40...0°C / 80...125°C)
Odporność na przeciążenie: tak
Wytrzymałość na próżnię [mbar]: -1000
Ochrona przed nieprawidłowością biegunową tak
Materiały mające kontakt z medium: 1.4542 (stal nierdzewna / 17-4 PH / 630); 1.4305 (stal nierdzewna / 303)

Rodzaj produktu: Czujnik ciśnienia

Model katalogowy producenta: PT5004

Złącze czujnika: Wtyczka

Typ czujnika: ciśnienie względne

Czas reakcji: 2 ms

Wyjście czujnika: analogowe prądowe

Minimalny sygnał wyjściowy: 4 mA

Maksymalny sygnał wyjściowy: 20 mA

Zakres pomiarowy (ciśnienie) (min.): 0 MPa

Zakres pomiarowy (ciśnienie) (maks.): 1 MPa

Zakres pomiarowy (ciśnienie): 0 MPa do 1 MPa

Minimalne napięcie robocze: 8 V/DC

Maksymalne napięcie robocze: 36 V/DC

Zasilanie (zakres): 8 - 36 V/DC

Rodzaj styku: Analog

Złącze węża: G1/4 AG

Minimalna temperatura: -40 °C

Maksymalna temperatura: 100 °C

Waga: 67.000 g

Zgodne z RoHS: Tak

Zawartość: 1 szt.

UKCA: nie dotyczy
