Czujnik ciśnienia ifm Electronic PT5500, 0 MPa do 40 MPa, M12, 1 szt.

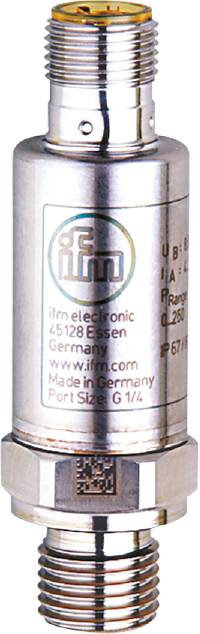

Metalowy cylinder z napisem: 'ifm electronic, 45128 Essen, Niemcy, www.ifm.com, Wyprodukowano w Niemczech, Rozmiar przyłącza: G 1/4'.
Zdjęcie poglądowe
Rodzaj produktu
Czujnik ciśnienia
Złącze czujnika
M12
Typ czujnika
ciśnienie względne
Zakres pomiarowy (ciśnienie) (maks.)
40 MPa
Maksymalne napięcie robocze
32 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w czw. 26.11
Liczba
Suma (829,00 zł / Sztuka)
829,00 zł
673,98 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

Czujnik ciśnienia

  • Do niezawodnego rejestrowania ciśnienia w układzie w maszynach mobilnych
  • Solidna obudowa ze stali nierdzewnej o dużej odporności na wstrząsy i wibracje
  • Kompaktowa konstrukcja do stosowania w ograniczonych przestrzeniach instalacyjnych
  • Oczekiwana żywotność ponad 60 milionów cykli drukowania
  • Długoterminowa stabilność dzięki wysokiej powtarzalności i niewielkiej odchyłce charakterystyki

Dane techniczne

  • Prąd wyjścia analogowego [mA]: 4...20
  • Liczba wyjść analogowych: 1
  • Liczba wejść i wyjść: Liczba wyjść analogowych: 1
  • Wytrzymałość na ściskanie [MPa]: 100
  • Wytrzymałość na ściskanie [psi]: 14500
  • Charakterystyczne odchylenie krzywej:< ±0,8; (w tym dryft wkręcania, błędy punktu zerowego i zakresu, nieliniowość, histereza)
  • Zakres procentowy odchylenia liniowości:< ±0,25 (BFSL) /< ±0,5 (LS)
  • Zakres pomiarowy [MPa]: 0...40
  • Min. ciśnienie rozrywające [MPa]: 170
  • Temperatura otoczenia-1 [°C]: -40...100
  • Zakres procentowy powtarzalności:< ±0,05; (podczas wahań temperatury< 10 tys.)
  • Moment dokręcania [Nm]: 25...35; (zalecany moment obrotowy; zależny od smarowania, uszczelnienia i obciążenia ciśnieniowego)
  • Zastosowanie: Do użytku mobilnego
  • Sygnał wyjściowy: sygnał analogowy
  • Czas opóźnienia gotowości [s]:< 0,1
  • Napięcie robocze [V]: 8...32 DC
  • Uszczelnienie przyłącza procesowego: HNBR (DIN EN ISO 1179-2)
  • Obecny element przepustnicy: tak
  • Rodzaj ciśnienia względnego
  • Wytrzymałość na ściskanie [bar]: 1000
  • Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
  • Łączne wyniki: 1
  • Masa [g]: 59 000
  • Odchylenie histerezy:< ±0,2
  • Odporność na zwarcie: tak
  • Temperatura przechowywania [°C]: -40...100
  • Stabilność długoterminowa:< ±0,1; (na 6 miesięcy)
  • Maks. obciążenie [Ω]: (Ub - 8 V) / 21,5 mA; @8V = 0; @12V maks. 200 ; @24V maks. 750
  • Media: Media płynne i gazowe
  • Temperatura medium [°C]: -40...125
  • Zakres pomiarowy [bar]: 0...400
  • Zakres pomiarowy [psi]: 0...5800
  • Min. ciśnienie rozrywające [bar]: 1700
  • Min. ciśnienie rozrywające [psi]: 24655
  • Min. cykle drukowania: 60 milionów; (przy 1,2-krotnym ciśnieniu nominalnym)
  • Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
  • MTTF: 704
  • Przyłącze procesowe: Przyłącze gwintowane G 1/4 z gwintem zewnętrznym (DIN EN ISO 1179-2)
  • Stopień ochrony: IP 67; IP69K
  • Klasa ochrony III
  • Czas reakcji na krok wyjście analogowe [ms]: 2
  • Złącze wtykowe: Układ pinów: 0180 - Złącze wtykowe: 1 x M12; Kodowanie: A
  • Punkt zerowy współczynnika temperaturowego:< ± 0,1 (0...80°C);< ± 0,2 (-40...0°C / 80...125°C)
  • Zakres współczynników temperaturowych:< ± 0,1 (0...80°C);< ± 0,2 (-40...0°C / 80...125°C)
  • Odporność na przeciążenie: tak
  • Wytrzymałość na próżnię [mbar]: -1000
  • Ochrona przed nieprawidłowością biegunową tak
  • Materiały mające kontakt z medium: 1.4542 (stal nierdzewna / 17-4 PH / 630)
Rodzaj produktu

Czujnik ciśnienia

Model katalogowy producenta

PT5500

Złącze czujnika

M12

Typ czujnika

ciśnienie względne

Czas reakcji

2 ms

Wyjście czujnika

analogowe prądowe

Minimalny sygnał wyjściowy

4 mA

Maksymalny sygnał wyjściowy

20 mA

Interfejs komponentów

złącze męskie M12

Zakres pomiarowy (ciśnienie) (min.)

0 MPa

Zakres pomiarowy (ciśnienie) (maks.)

40 MPa

Zakres pomiarowy (ciśnienie)

0 MPa do 40 MPa

Minimalne napięcie robocze

8 V/DC

Maksymalne napięcie robocze

32 V/DC

Zasilanie (zakres)

8 - 32 V/DC

Rodzaj styku

Analog

Ciśnienie rozrywające

1700 bar

Złącze węża

G1/4 AG

Minimalna temperatura

-40 °C

Maksymalna temperatura

100 °C

Waga

59.000 g

Zgodne z RoHS

Tak

Zawartość

1 szt.

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 3319787 Czujnik ciśnienia ifm Electronic PT5500, 0 MPa do 40 MPa, M12, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3319787 Czujnik ciśnienia ifm Electronic PT5500, 0 MPa do 40 MPa, M12, 1 szt.

Opis

ifm PT5500 Elektroniczny czujnik ciśnienia
