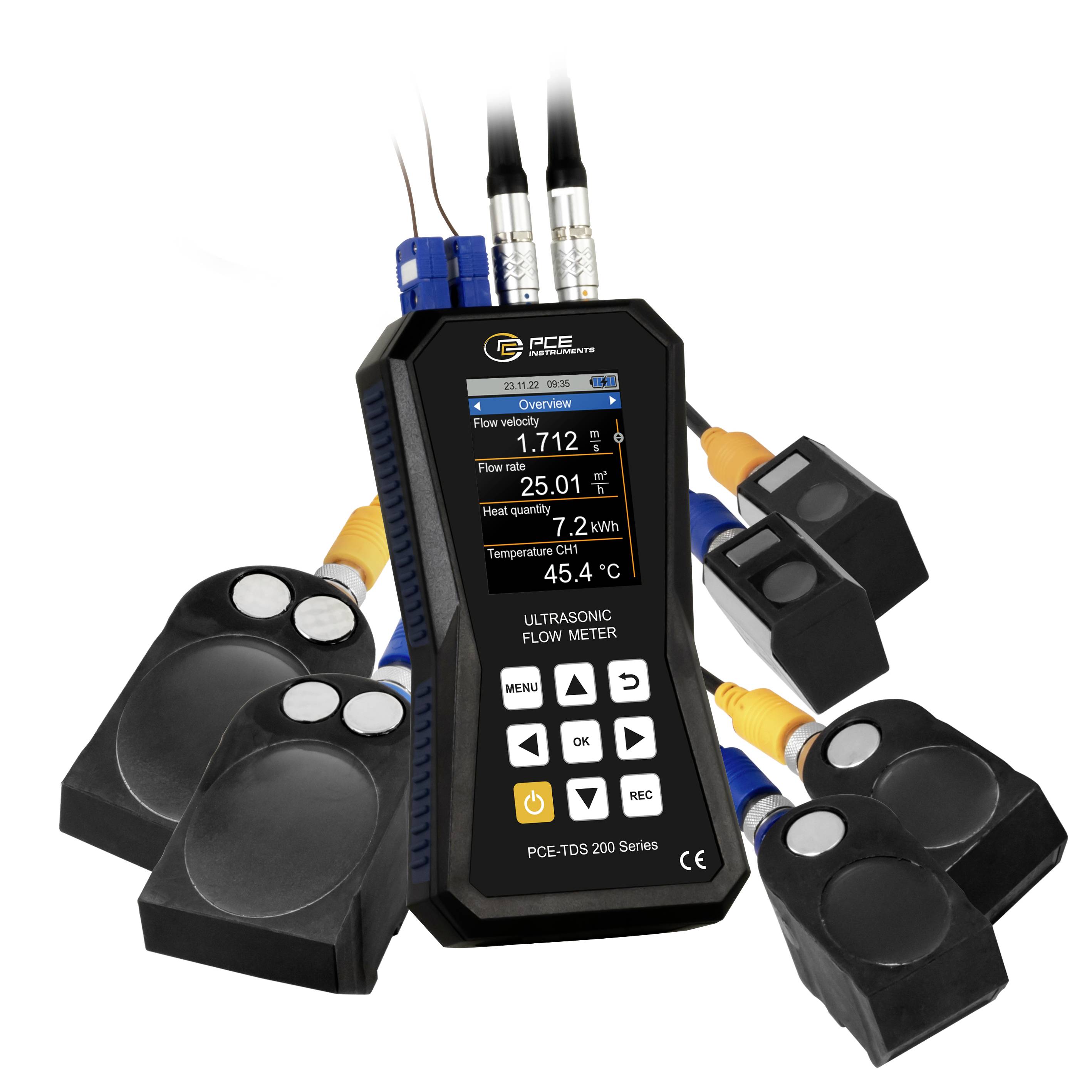

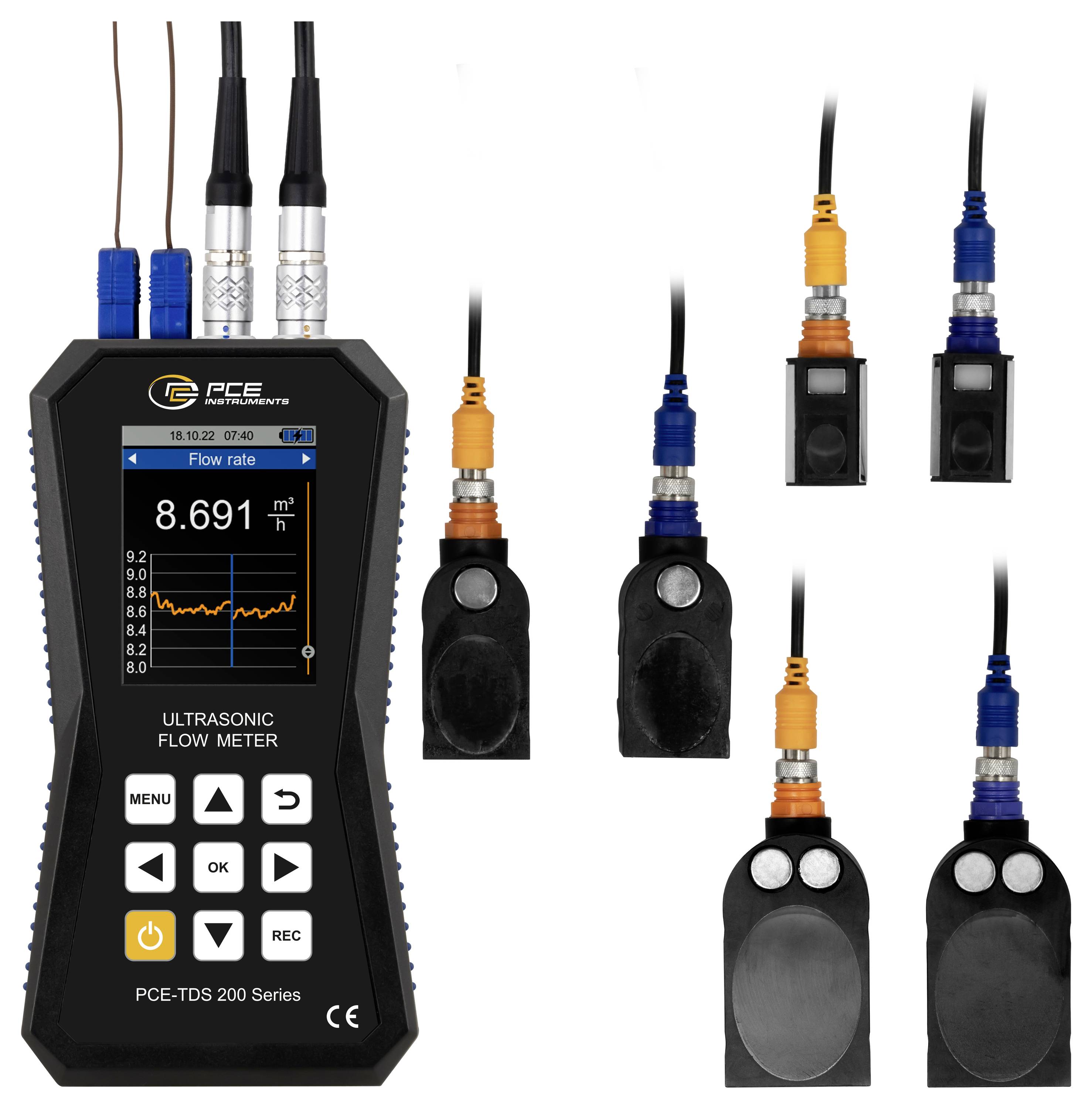

Czujnik ultradźwiękowy PCE Instruments PCE-TDS 200+ SML, 5 V, 0 - 32 m/s, 1 szt.

Przepływomierz ma zakres pomiarowy ±32 m/s. Z dokładnością ±1,5% wartości pomiarowej w przypadku średnicy rury DN ≥50, ±3,5 % wartości pomiarowej dla średnicy rury DN <50 i odtwarzalności ±0,5 % wartości pomiarowej przepływomierz jest szczególnie precyzyjnym urządzeniem pomiarowym. Dostępna jest pomoc instalacyjna do montażu czujników na przepływomierzu. Jakość sygnału z przepływomierza przedstawiona jest graficznie w pomocy instalacyjnej. Dodatkowo jest wyświetlane graficznie, czy czujniki przepływomierza są ustawione w prawidłowej odległości od siebie. Aby przeprowadzić pomiar przepływu za pomocą przepływomierza, po wprowadzeniu specyfikacji rury i medium wyświetlana jest prędkość przepływu, przepływ objętościowy i objętość. Podczas wyświetlania mierzonych wartości przepływomierz ma do dyspozycji wiele różnych jednostek. Na przykład: m³, l, gal, igl, mgl, cf, bal, ib i ob.

Podczas pomiaru istnieje możliwość rejestracji mierzonych wartości za pomocą funkcji rejestratora danych na przepływomierzu ultradźwiękowym. Dla przepływomierza można ustawić warunki startu i stopu oraz interwał przechowywania od 1 sekundy do 12 godzin. W przypadku przepływomierza punkt przechowywania zawiera jednorazowo wszystkie mierzone zmienne. Zmierzone wartości są zapisywane we wbudowanej pamięci przepływomierza ultradźwiękowego o pojemności 32 GB. Na przepływomierzu ultradźwiękowym można zapisać 10 milionów punktów pomiarowych.

Dzięki opcjonalnemu oprogramowaniu zarejestrowane wartości pomiarowe można odczytać z przepływomierza. W celu analizy zmierzone wartości z przepływomierza można wyświetlić w formie tabelarycznej lub graficznej. W celu dalszego przetwarzania zmierzonych wartości z przepływomierza można je wyeksportować w formacie pliku .csv. Alternatywnie, za pomocą oprogramowania można utworzyć raport w formacie PDF. W celu uproszczenia obsługi przepływomierz można ustawić za pomocą oprogramowania. Dzięki oprogramowaniu możliwy jest również podgląd na żywo mierzonych wartości z przepływomierza ultradźwiękowego.

Do określenia ilości ciepła przepływomierzem potrzebne są dodatkowo dwie termopary. Są one dostępne z PCE-TDS 200+. Dwie termopary z przepływomierza są podłączone do zasilania i powrotu instalacji rurowej. Na podstawie różnicy temperatur i zmierzonego natężenia przepływu przepływomierz może określić ilość ciepła. W razie potrzeby przepływomierz może obliczać i wyświetlać koszty na jednostkę ciepła jednocześnie podczas pomiaru. Przepływomierz jest więc używany na przykład podczas sprawdzania systemów grzewczych.

Kolorowy wyświetlacz LCD przepływomierza ultradźwiękowego ma rozmiar 2,8 cala i dlatego jest łatwy do odczytania. Opcjonalnie przepływomierz może być wyposażony w świadectwo wzorcowania ISO lub DAkkS.

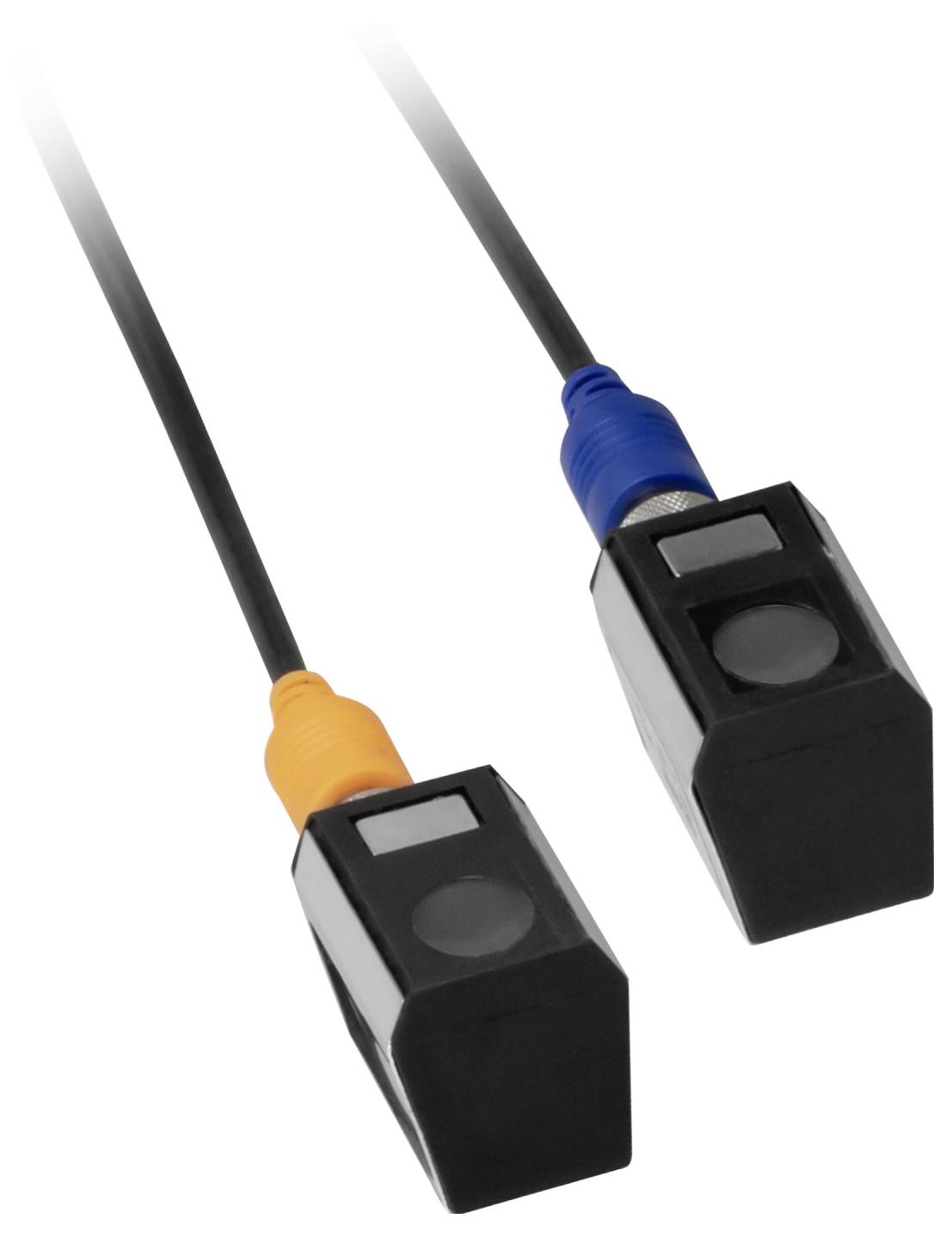

CZUJNIK PCE-TDS 200S
Mała para czujników do rur o średnicach DN 15 … 100 / 20 … 108 mm. Nadaje się do szczególnie małych rur. Czujniki mają szczególnie małe wymiary 45 x 30 x 30 mm i odporność na temperaturę -30 ... 160 °C. Dzięki magnesom na spodzie czujniki można montować na metalach żelaznych. Dodatkowo czujniki do przepływomierza ultradźwiękowego można podłączyć do rury za pomocą odłączanych opasek kablowych.

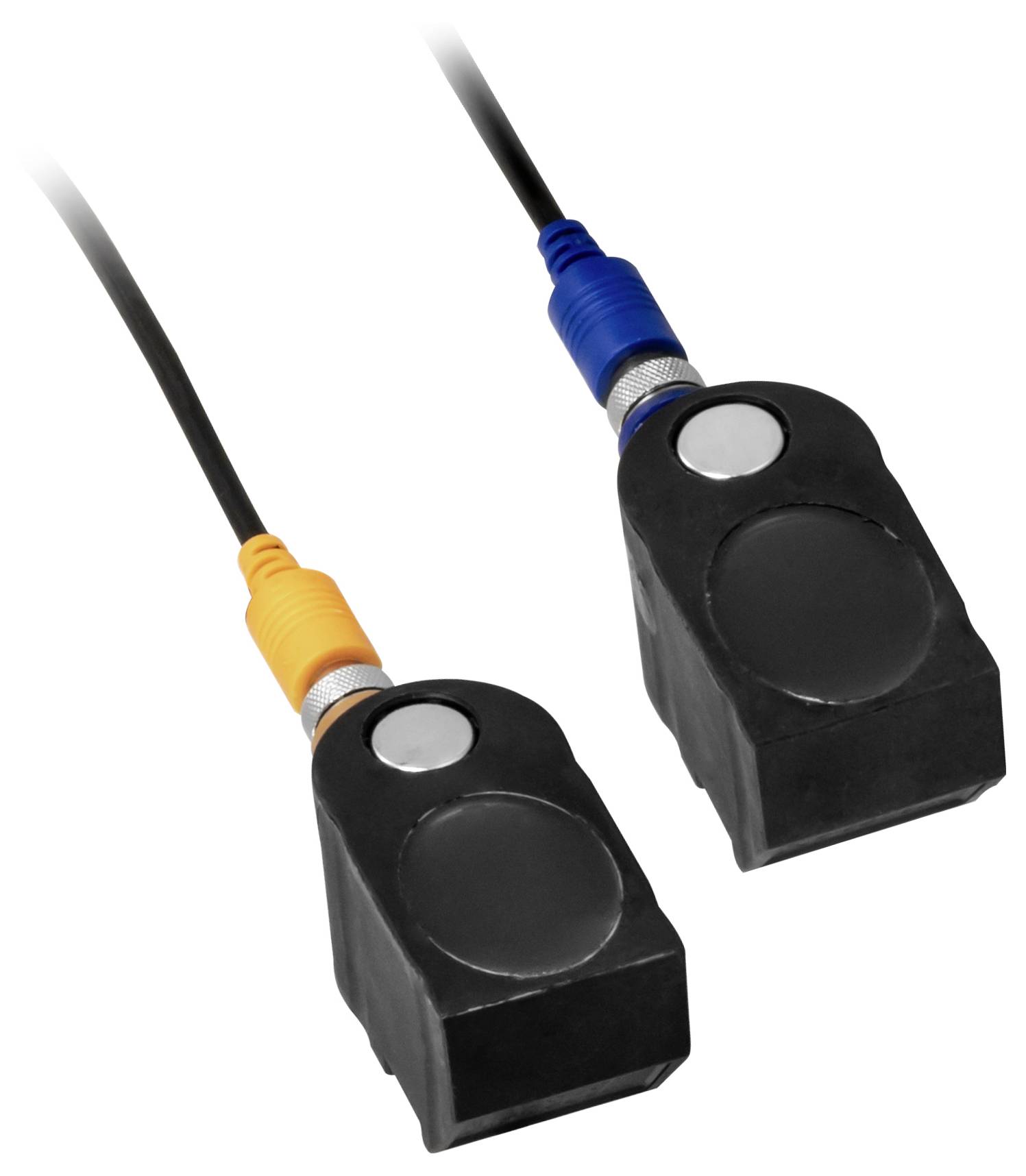

CZUJNIK PCE-TDS 200M
Średnia para czujników do rur o średnicach DN 50 … 700 / 57 … 720 mm. Nadaje się do pomiaru przepływu w rurach średniej wielkości. Dzięki wbudowanym magnesom na czujnikach przepływomierza ultradźwiękowego można je przymocować do rur żelaznych. Alternatywnie czujniki można zamontować na rurze za pomocą odłączanych opasek kablowych. Odporność na temperaturę wynosi od -30 ... 160 °C.

CZUJNIK PCE-TDS 200 L.
Duża para czujników do rur o średnicach DN 300 ... 6000 Ta para czujników nadaje się zatem do szczególnie dużych rur. Czujniki można przymocować do przepływomierza ultradźwiękowego za pomocą odłączanych opasek kablowych. Dzięki wbudowanym magnesom czujniki można przymocować do rur z metalem żelaznym. Czujniki mają wymiary 91 x 52 x 44 mm.
