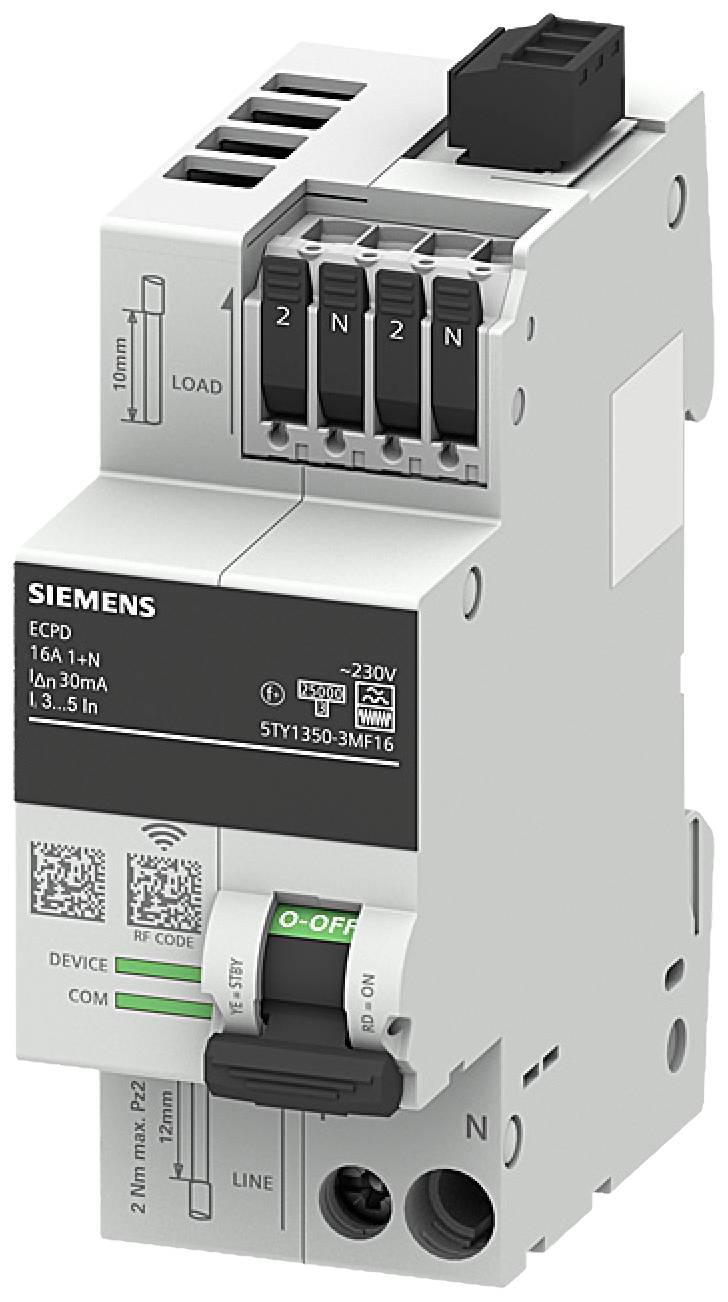

Elektroniczne ochronne urządzenie przełączające Siemens 5TY13503MF16, 1-fazowy, 2 styki, 0.03 A, 230 V

Urządzenia zabezpieczające z funkcją komunikacyjno-pomiarową
Urządzenia zabezpieczające z funkcjami komunikacyjnymi i pomiarowymi stanowią istotny element rozwiązań digitalizacyjnych SENTRON.
Dostępność roślin wzrasta dzięki wczesnej reakcji na komunikaty ostrzegawcze. Funkcje ochronne nadal zapewniają bezpieczną i niezawodną ochronę w obwodzie końcowym. Funkcja komunikacyjno-pomiarowa ułatwia z kolei znalezienie przyczyny awarii poprzez wskazanie przyczyny, która ją wywołała, co z kolei pozwala na wyciągnięcie wniosków na temat awarii sprzętu. Dodatkową zaletą są zintegrowane liczniki godzin pracy i wyzwalaczy, które pozwalają na lepsze planowanie konserwacji. Ponadto urządzenia zabezpieczające z funkcjami pomiarowymi i komunikacyjnymi rejestrują parametry elektryczne, takie jak energia, moc czynna, prąd, napięcie, częstotliwość sieci i temperatura. Zwiększa to przejrzystość i pozwala na rozbicie zużycia energii w obiegach końcowych. Dzięki ustawieniu progów alarmowych i dodatkowemu pomiarowi prądów różnicowych w różnych zakresach częstotliwości możliwa jest dokładna lokalizacja przyczyn uszkodzeń.
Ze względu na kompaktową konstrukcję, urządzenia zabezpieczające idealnie sprawdzają się zarówno w przypadku modernizacji istniejących instalacji, jak i w nowych budynkach. System można łatwo uruchomić za pomocą oprogramowania SENTRON Powerconfig na komputery PC lub SENTRON Powerconfig mobile na urządzenia mobilne.

Nadajnik-odbiornik danych SENTRON Powercenter 1000 stanowi serce systemu zabezpieczających urządzeń przełączających z możliwością komunikacji. Zbiera wartości pomiarowe z podłączonych urządzeń zabezpieczających i przesyła je do systemów nadrzędnych. Wartości pomiarowe pochodzące z maksymalnie 24 urządzeń SENTRON wyposażonych w funkcję komunikacji są przesyłane bezprzewodowo do urządzenia SENTRON Powercenter 1000, które przechowuje wybrane dane przez okres do 30 dni. Systemy wyższego poziomu mogą uzyskać dostęp do danych poprzez interfejsy transceiverów danych. Albo lokalnie przez Bluetooth® albo przez Ethernet w sieci lokalnej. Wykorzystano protokół Modbus TCP, który można łatwo zintegrować z innymi systemami.

Dzięki innowacyjnej koncepcji elektroniczne wyłączniki 5TY1 COM łączą w sobie znane dziś funkcje zabezpieczające i zapewniające wygodę w niespotykany dotąd sposób. Funkcje - z wyjątkiem funkcji podstawowych - można aktywnie włączać i wyłączać oraz parametryzować, co pozwala na ich dostosowanie do konkretnej aplikacji. Urządzenia te są obsługiwane w systemie Powercenter 1000 od wersji oprogramowania sprzętowego 3.0.
Oprócz znanych już funkcji pomiarowych, istnieje teraz możliwość zmiany chronionych parametrów, co oznacza, że w zależności od przyczyny wyzwalania (np. zwarcie / przeciążenie) zachowanie urządzenia można teraz indywidualnie dostosować. W urządzeniu pojawił się nowy stan zwany stanem czuwania (STBY). Umożliwia to przełączanie za pomocą półprzewodników mocy między stanem ON (przewodzącym, jak dzisiejsze wyłączniki zabezpieczające) i STBY (nieprzewodzącym/o wysokiej rezystancji), na przykład w celu wyłączenia niepożądanych strat z odbiorników będących w trybie gotowości lub ponownego ich włączenia po zadziałaniu przeciążenia.
Inny chroniony parametr pozwala na zmianę czułości wyzwalania RCD ze standardowej (22,5 mA) na czułą (18,0 mA) lub wzmocnioną (27,0 mA), zależnie od zastosowania.
Ponadto urządzenie posiada zintegrowany autotest, który cyklicznie monitoruje urządzenie pod kątem nieprawidłowości i w razie potrzeby wyłącza je, aby osiągnąć stan bezpieczny.
Dostępne są wersje o różnym natężeniu prądu, które można indywidualnie regulować.
Napięcie znamionowe wynosi 230 V prądu przemiennego, ale urządzenie działa w zakresie od 85 do 255 V. Dodatkowo można aktywować zintegrowaną funkcję POP (Power Overvoltage Protection) (domyślnie = aktywna) w celu ochrony podłączonych odbiorników przed przepięciami.

Opis tego produktu został przetłumaczony automatycznie.
