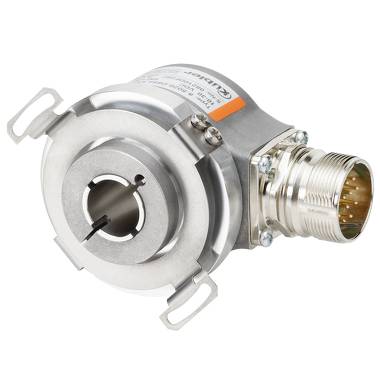

Enkoder przyrostowy Kubler Serdix 5020, O 15 mm 1024 imp/obr. INV
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Enkoder obrotowy
Typ czujnika
inkrementalny
push-pull z inwersją
Złącze czujnika
M12, 8 pin
Rodzaj wału
Drążony
Średnica wału
15 mm
Karta katalogowa (PDF)
4 Sztuki
Liczba
Suma (1104,88 zł / Sztuka)
1104,88 zł
1359,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 4 sztuka
Cechy produktu
Enkoder przyrostowy typ Sendix 5000 / 5020
- System Safety-Lock wbudowany
- Obudowa wykonana z odlewu cynkowego
- Niska głębokość instalacyjna – 35 mm
Dane techniczne
- Prędkość bez uszczelnienia: max. 12 000 obr / min
- Prędkość z uszczelnieniem: max. 6000 obr / min
- Moment bezwładności wirnika: około 6 x 10-6 kgm ²
- Moment początkowy bez uszczelnienia wału: <0,01 Nm
- Począwszy moment obrotowy z uszczelką: <0,05 Nm
- Obciążenie Radialne wału: 80 N
- Obciążenie osiowe wału: 40 N
- Waga: 0.4 kg
- EN 60 529: IP 65
- Zakres temperatury pracy: -40 - +85 ° C
- Wał: stal nierdzewna
- Odporność na wstrząsy zgodnie z DIN IEC 68-2-27: 2500 m / s ², 6 ms
- Odporność na wibracje zgodnie z normą DIN IEC 68-2-6: 100 m / s ², 10 - 2000 Hz
- Pobór prądu (bez obciążenia) 50 mA, z inwersją: 100 mA
- Perm. Obciążenie / kanał: max. ± 20 mA
- Częstotliwość impulsów: 300 kHz
- Poziom dla sygnału wysokiego: min. UB-2, 0 V
- Poziom dla sygnału niskiego: max. 0,5 V
- Czas narastania zbocza max 1 us
- Czas opadania zbocza max. 1 us
- Rodzaj produktu
Enkoder obrotowy
- Model katalogowy producenta
Sendix 5020
- Typ czujnika
inkrementalny
push-pull z inwersją
- Napięcie robocze
12 V/DC
24 V/DC
- Interfejs komponentów
RS-422
- Złącze czujnika
M12, 8 pin
- Maks. Impulsów na obrót
1024
- Ø kołnierza
50 mm
- Rodzaj wału
Drążony
- Średnica wału
15 mm
- Materiał (fala)
stal nierdzewna
- Materiał obudowy
odlew ciśnieniowy cynku
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
85 °C
- Wysokość produktu
35 mm
- Średnica produktu
50 mm
- Wymiary
(Ø x W) 50 mm x 35 mm
- Zawartość
1 szt.
- Specyfikacja
Wał drążony
- Rozdzielczość
1024 Imp./obr.
- Interfejs
Kompatybilny z RS422
- Podłączenie
Złącze M12, 8-Pin
- Napięcie robocze
10 - 30 V/DC
Do pobrania
Karta katalogowa
Karta katalogowa 198789 Enkoder przyrostowy Kubler Serdix 5020, O 15 mm 1024 imp/obr. INV
Karta katalogowa 198789 Enkoder przyrostowy Kubler Serdix 5020, O 15 mm 1024 imp/obr. INV
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 198789 Enkoder przyrostowy Kubler Serdix 5020, O 15 mm 1024 imp/obr. INV
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 198789 Enkoder przyrostowy Kubler Serdix 5020, O 15 mm 1024 imp/obr. INV
Deklaracja zgodności
Deklaracja zgodności 198789 Enkoder przyrostowy Kubler Serdix 5020, O 15 mm 1024 imp/obr. INV
Opis
Kübler 8.5020.2852.1024 | Bardzo solidny i zwarty enkoder przyrostowy
