Name: ERNI 154763 Złącze męskie SMC Łączna ilość styków 12 Ilość rzędów 2 1 szt.
Brand: ERNI
SKU: 1169147
Availability: BackOrder

Czarny elektryczny wtyk z wieloma złotymi stykami, używany do połączeń elektronicznych.

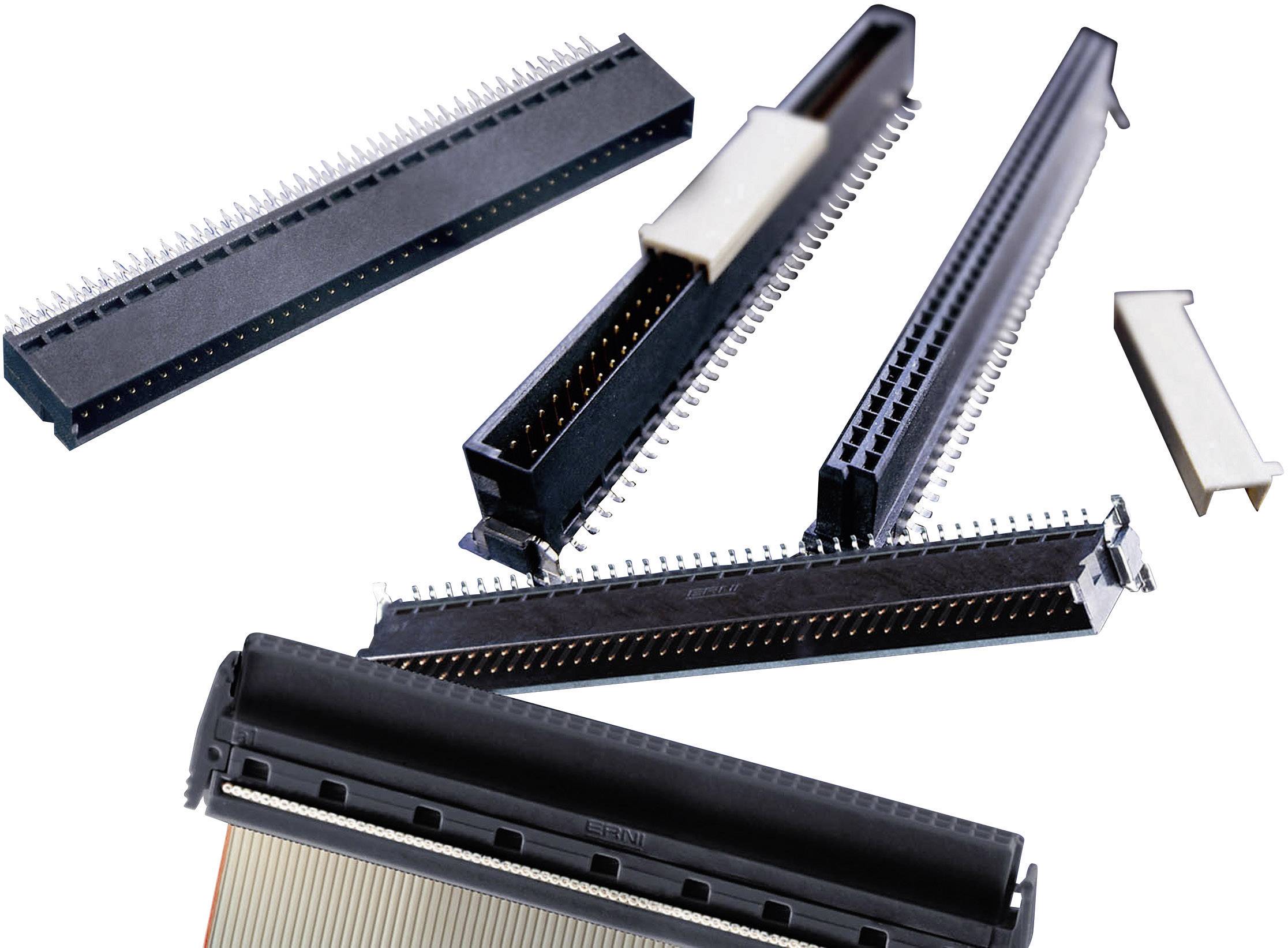

Kilka elektronicznych złączy, które ułatwiają połączenia przewodowe w urządzeniach. Różne kształty i rozmiary, czarne i białe.

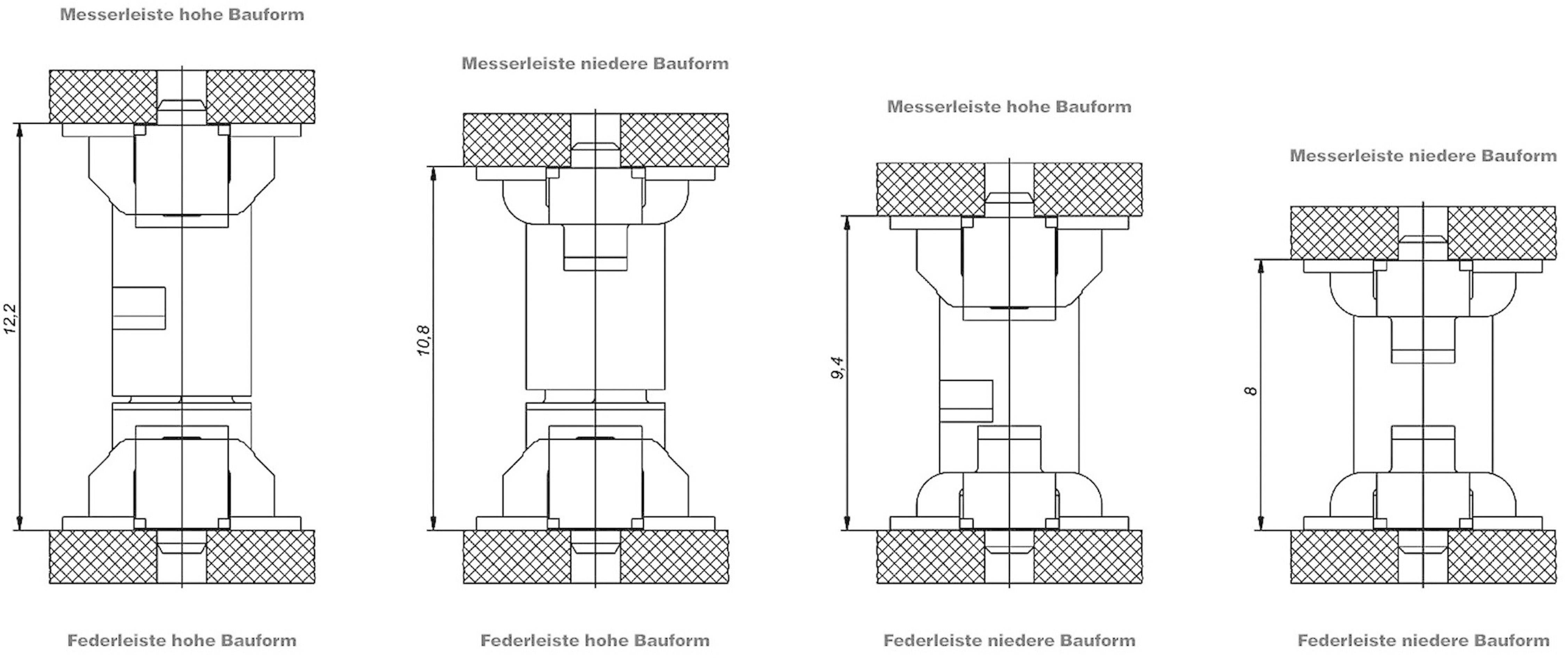

Rysunek techniczny czterech różnych elementów złącznych z podanymi wymiarami w milimetrach, przedstawiający każdy element w wersji wysokiej i niskiej.

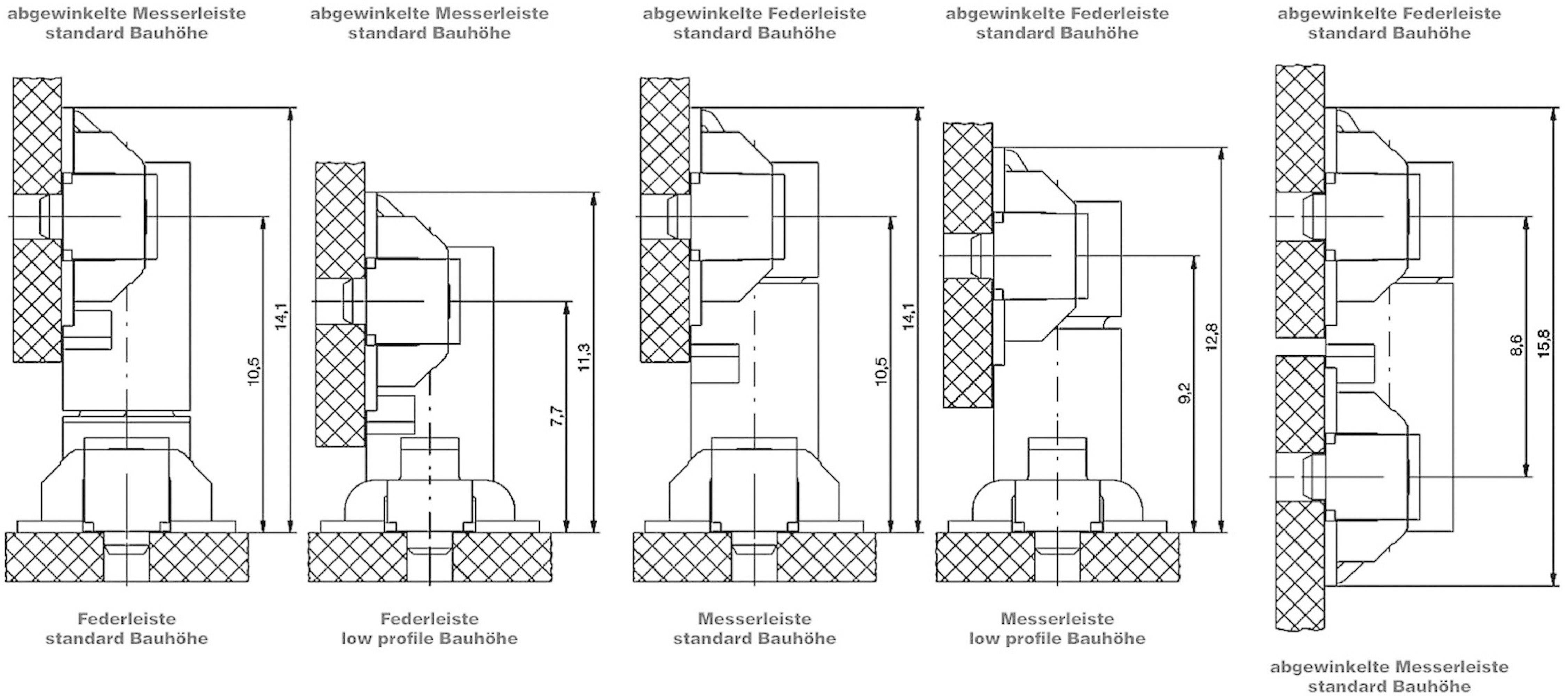

Rysunek techniczny przedstawiający pięć różnych profili elementów konstrukcyjnych, pokazujący wymiary oraz szczegółowe dane dotyczące wysokości zabudowy i parametrów sprężyn.

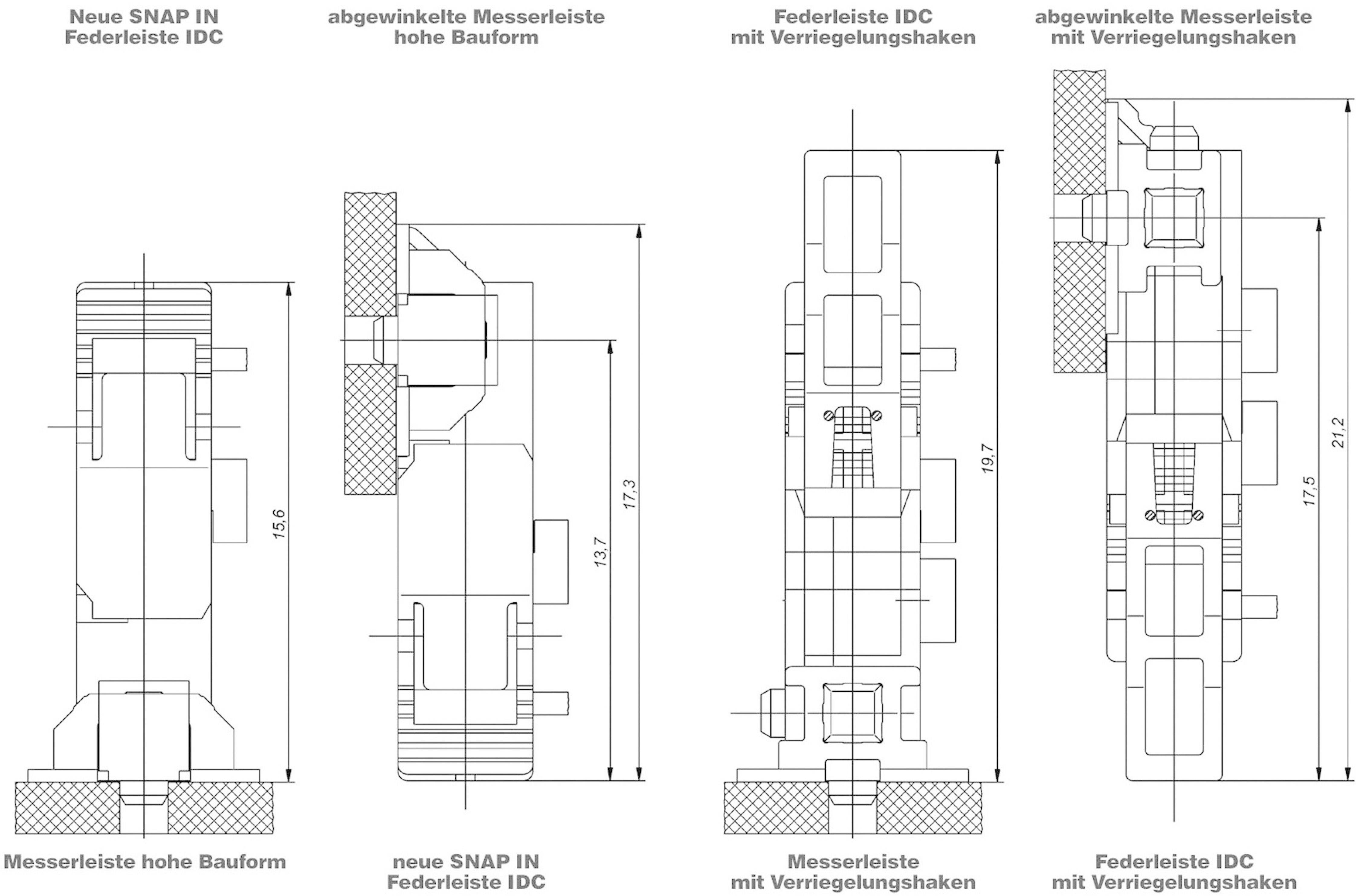

Rysunek techniczny przedstawiający wielowarstwowe widoki złączy, w tym nową listwę przyłączeniową SNAP-IN z zaciskami sprężynowymi oraz listwę nożową z hakiem blokującym.

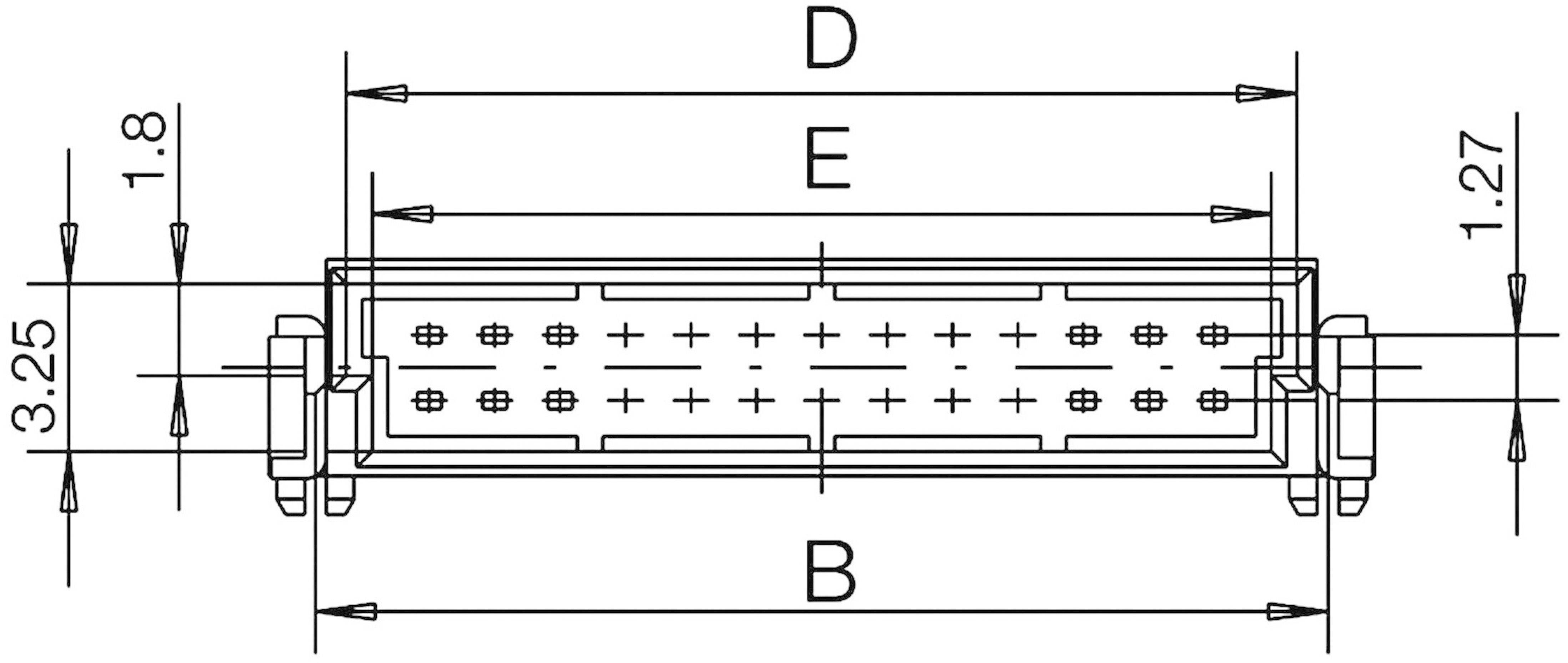

Schemat elektryczny wtyczki z wymiarami: szerokość (B), długość (E), rozstaw (D), rozstaw otworów 1,8 mm w poziomie, 1,27 mm w pionie.

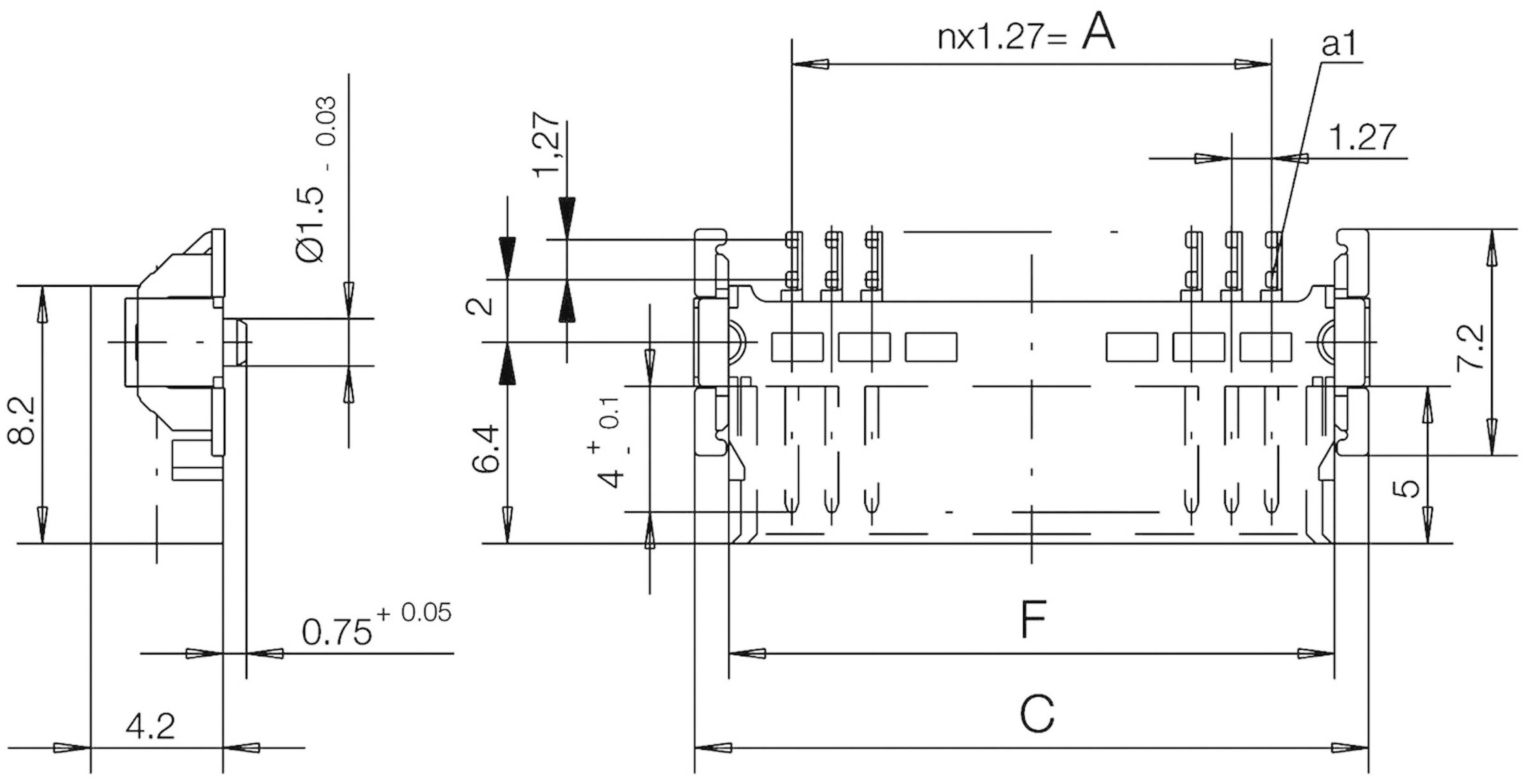

Rysunek techniczny elementu elektronicznego z oznaczeniami wymiarów w milimetrach. Kluczowe wymiary: szerokość 7,2 mm, wysokość 8,2 mm.

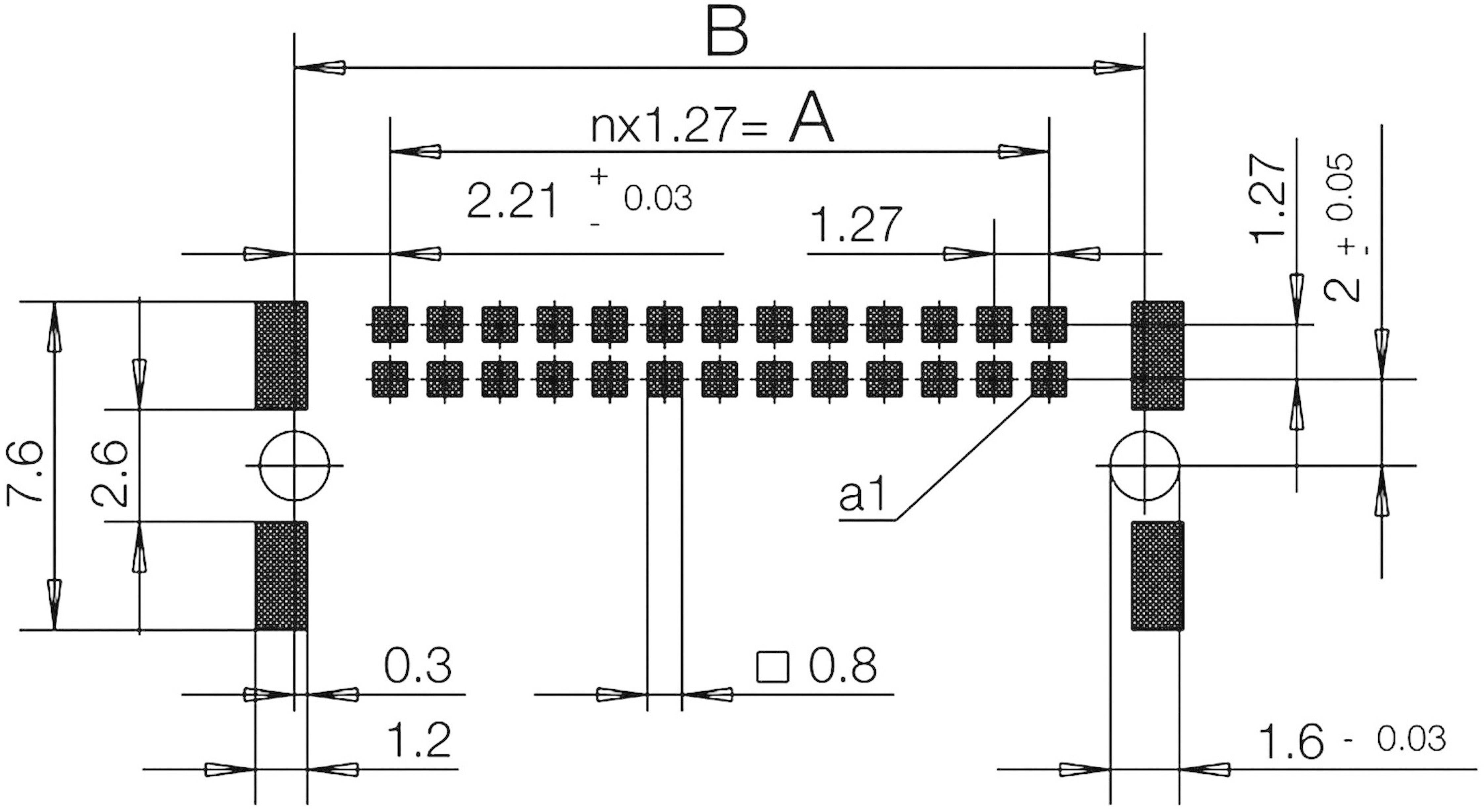

Rysunek techniczny złącza. Podane są wymiary i tolerancje. Odległość między pinami wynosi 1,27 mm.

1/8

Zdjęcie poglądowe

Rodzaj produktu

Złącze męskie SMC

Łączna ilość styków

Rodzaj złącza

listwa pomiarowa kątowa

Wymiary siatki

1.27 mm

Zawartość

1 szt.

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostępne wkrótce

Liczba

Sztuki

Suma (11,69 zł / Sztuka)

11,69 zł

9,50 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złącze do płytek drukowanych RM 1,27

Ilość rzędów 2
Opis 1 szt.

Dane techniczne

Rodzaj produktu: Złącze męskie SMC

Łączna ilość styków: 12

Rodzaj złącza: listwa pomiarowa kątowa

Kierunek podłączania: równolegle do PCB

Ilość rzędów: 2

Wymiary siatki: 1.27 mm

Natężenie znamionowe: 1.6 A

Natężenie znamionowe - zaokrąglone: 1.6 A

Wykonanie DIN (złącza): B

Ilość pinów w rzędzie: 6

Połączenie komponentów: SMT

Kolor: czarny

Materiał obudowy: LCP

Numer katalogowy producenta: 154763

Zawartość: 1 szt.

Materiał styku: stop miedzi

Szerokość produktu: 12.7 mm

Wysokość produktu: 10 mm

Długość produktu: 5 mm

Maksymalna temperatura: +125 °C

Minimalna temperatura: -55 °C

Model katalogowy producenta: 154763

Wymiary: (D x S x W) 5 x 12.7 x 10 mm

Rezystancja styku: maks. 25 mΩ

Ilość styków: 12

Długość kołka: 1.9 mm

Powierzchnia styku: złocony

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1169147 ERNI 154763 Złącze męskie SMC Łączna ilość styków 12 Ilość rzędów 2 1 szt.

Informacje

Informacje 1169147 ERNI 154763 Złącze męskie SMC Łączna ilość styków 12 Ilość rzędów 2 1 szt.

Opis

Złącze do płytek PCB, 2-rzędowe, do podłączenia kabla taśmowego o rastrze 0,635 mm, z wyprowadzeniami do bezpośredniego przylutowania do płytek drukowanych.

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Opis

Złącze do płytek PCB, 2-rzędowe, do podłączenia kabla taśmowego o rastrze 0,635 mm, z wyprowadzeniami do bezpośredniego przylutowania do płytek drukowanych.
