Name: Escha 8044017 Linia połączenia AL-SKP4-2-AL-SSP4/S370, piny: 4, 2.0 m, 1 szt.
Brand: Escha
SKU: 3553407
Availability: BackOrder

Platform for Everything Technical
Szybka dostawa
Szeroki wybór usług i produktów
Gwarantowana możliwość zwrotu

Czarny kabel koncentryczny z metalowym złączem na końcu, przeznaczony do przesyłania sygnałów audio i wideo.

Pojedynczy czarny przewód audio XLR z srebrnym złączem.

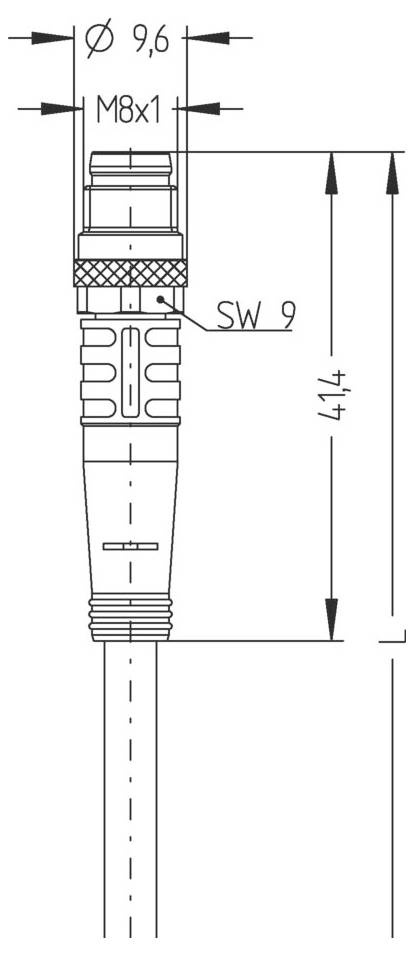

'Rysunek techniczny złącza wtykowego z wymiarami: średnica 9,6 mm, długość 44 mm, gwint M8x1, rozmiar klucza SW 9.'

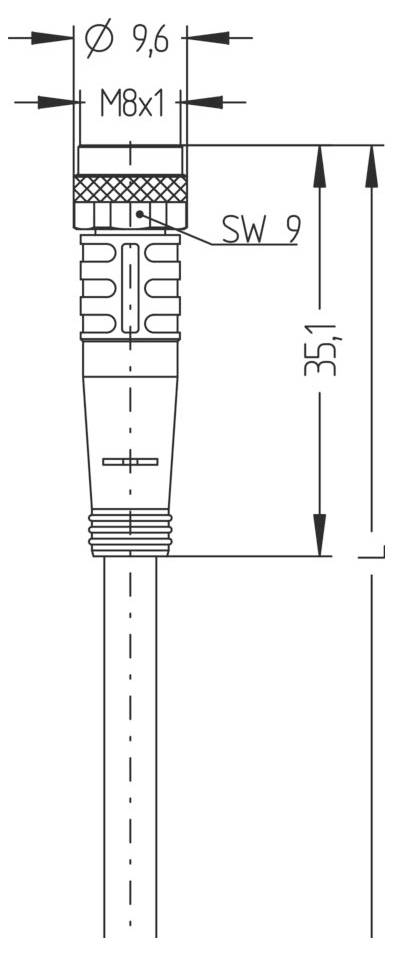

Rysunek techniczny złącza kablowego. Widok górny pokazuje średnicę wynoszącą 9,6 mm oraz rozmiar gwintu M8x1. Widok z boku ukazuje długość 35,1 mm z oznaczeniem SW 9.

1/4

Rodzaj produktu

Linia połączenia

Złącze po stronie A

złącze żeńskie M8, proste

Złącze po stronie B

złącze męskie M8, proste

Ilość pinów

Długość kabla

2.0 m

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostępne wkrótce

Liczba

Sztuki

Suma (87,49 zł / Sztuka)

87,49 zł

71,13 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Materiał uszczelnienia (tuleja): FPM/FKM
Kolory przewodów: BN, WH, BU, BK
Przekrój żyły: 4 x 0,25 mm²
Średnica zewnętrzna obudowy: 4,30 mm
Właściwości specjalne: trudnopalny, bezhalogenowy, odporny na hydrolizę, wolny od LABS, odporny na olej, odporny na ozon, nadający się do recyklingu, zgodny z RoHS, odporny na kwasy i zasady, odpowiedni do łańcuchów holowniczych, odporny na iskry spawalnicze, odporny na wodę morską, bezsilikonowy, odporny na skręcanie, odporny na promieniowanie UV
Promień gięcia (ruchomy): 10 x Ø-rury
Promień gięcia (stały): 5 x Ø-rury
Bezhalogenowa: tak
Jakość kabla: S370, PUR, UL
Konstrukcja przewodu linkowego: 32 x 0,10 mm
Kolor powłoki: BK, podobny do RAL9005
Materiał izolacji przewodu: PP
Materiał osłony kabla: PUR
Napięcie znamionowe kabla: ≤300 V
Zużycie łańcucha ciągnącego: 5 milionów cykli
Zakres temperatur (łańcuch holowniczy): -25°C…+60°C
Zakres temperatur (w ruchu): -30°C...+90°C
Zakres temperatur (stały): -40°C...+90°C
Skręcanie: +/-360°/m, ≥ 2 miliony cykli
Napięcie znamionowe (strona A | strona B): 60 V
Rezystancja styku (strona A | strona B): 5 mΩ
Rezystancja izolacji (strona A | strona B): ≥108 Ω
Materiał korpusu uchwytu (strona A | strona B): Plastik, TPU, BK
Materiał styków (strona A | strona B): Metal, CuSn, złocony
Materiał nośnika styków (strona A | strona B): tworzywo sztuczne, TPU, BK
Materiał okładki (strona A | strona B): Metal, CuZn, niklowany
Żywotność mechaniczna (Strona A | Strona B):> 100 cykli godowych
Normy (Strona A | Strona B): IEC 61076-2-104
Przypisanie pinów (strona A | strona B): 1 BN, 2 WH, 3 BU, 4BK
Liczba biegunów (strona A | strona B): 4
Stopień ochrony (po zamontowaniu) (strona A | strona B): IP65, IP67, IP68
Złącza (strona A | strona B): żeńskie, proste, M8; męskie, proste, M8
Obciążalność prądowa na pin (przy 40°C) (strona A | strona B): 4,0 A
Temperatura otoczenia (strona A | strona B): -30°C...+90°C
Poziom zanieczyszczenia (strona A | strona B): 3/2

Model katalogowy producenta: AL-SKP4-2-AL-SSP4/S370

Rodzaj produktu: Linia połączenia

Złącze po stronie A: złącze żeńskie M8, proste

Złącze po stronie B: złącze męskie M8, proste

Ilość pinów: 4

Długość kabla: 2.0 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 60 V

Natężenie znamionowe: 4.0 A

Natężenie znamionowe - zaokrąglone: 4 A

Maksymalny przekrój połączenia: 0.25 mm²

Średnica zewnętrzna: 4.30 mm

Przekrój przewodu czujnika/aktuatora: 0.25 mm²

Połączenie komponentów: złącze żeńskie

Rodzaj gwintu: M8

Rodzaj gwintu montażowego kabla: M8

Materiał styku: CuSn, złocony

Maksymalny przekrój: 0.25 mm²

Minimalny przekrój: 0.25 mm²

Specyfikacja: tor kablowy

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Numer katalogowy producenta: 8044017

Zawartość: 1 szt.

Średnica kabla: 4.30 mm

Maksymalna średnica kabla: 4.30 mm

Zakres średnicy kabla: 4.30 mm (max)

Do pobrania

Karta katalogowa

Karta katalogowa 3553407 Escha 8044017 Linia połączenia AL-SKP4-2-AL-SSP4/S370, piny: 4, 2.0 m, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3553407 Escha 8044017 Linia połączenia AL-SKP4-2-AL-SSP4/S370, piny: 4, 2.0 m, 1 szt.

Opis

Elastyczny przewód sterowniczy bez silikonu i halogenu o wysokiej wytrzymałości mechanicznej. Rura jest odporna na działanie chemikaliów, hydrolizę i drobnoustroje. Stosowanie łańcuchów holowniczych jest możliwe przy promieniu gięcia nie mniejszym niż 10xd. Dzięki odporności na iskry spawalnicze przewód jest odpowiedni do zastosowań wymagających elastycznego przewodu w robotyce, obrabiarkach i obróbce wiórowej. Kable spełniają wymagania norm UL i CSA (UL10493/20549; cULus).
