Name: Escha 8046296 Linia połączenia AL-WAKS4.5-10-AL-WASS4.5/S370, piny: 5, 10.0 m, 1 szt.
Brand: Escha
SKU: 3553422
Availability: BackOrder

Platform for Everything Technical
Szybka dostawa
Szeroki wybór usług i produktów
Gwarantowana możliwość zwrotu

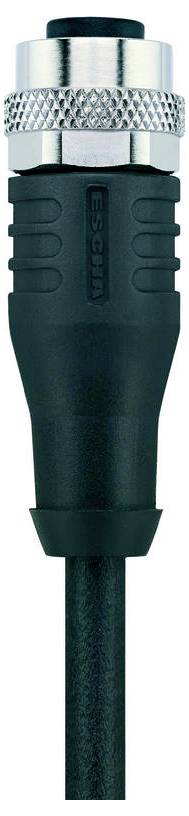

Zbliżenie czarnego złącza elektrycznego z metalowym końcem i strukturalnym uchwytem, podkreślające jego projekt i elementy składowe.

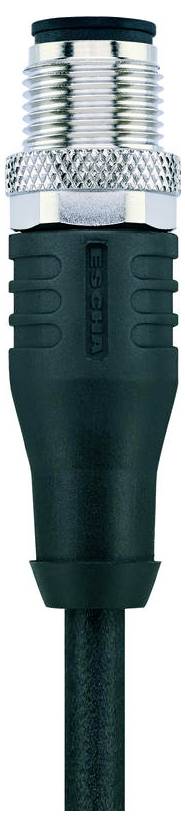

Czarny cylindryczny złącznik z metalowym gwintowanym górnym zakończeniem, oznaczony etykietą 'ESCHA'. Wydaje się być używany do połączeń elektrycznych lub transmisji danych.

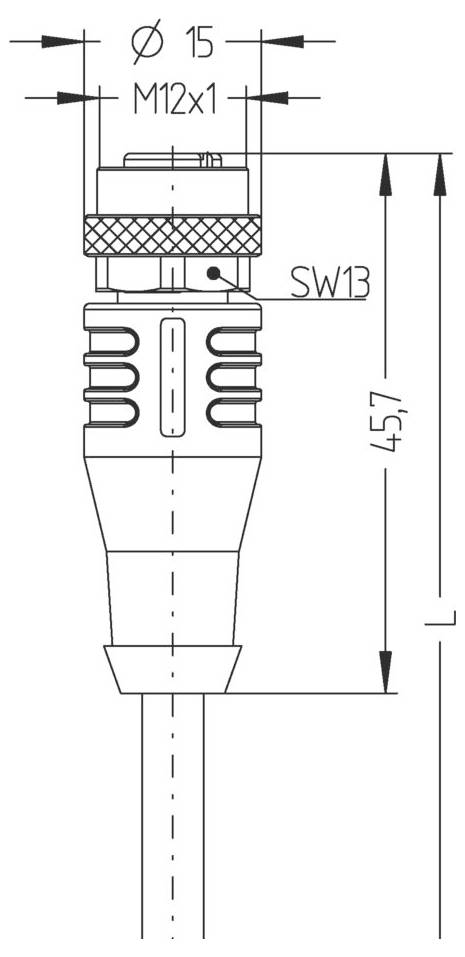

Rysunek złącza cylindrycznego z wymiarami: średnica 15 mm, długość 45,7 mm, gwint M12x1, rozmiar klucza SW13.

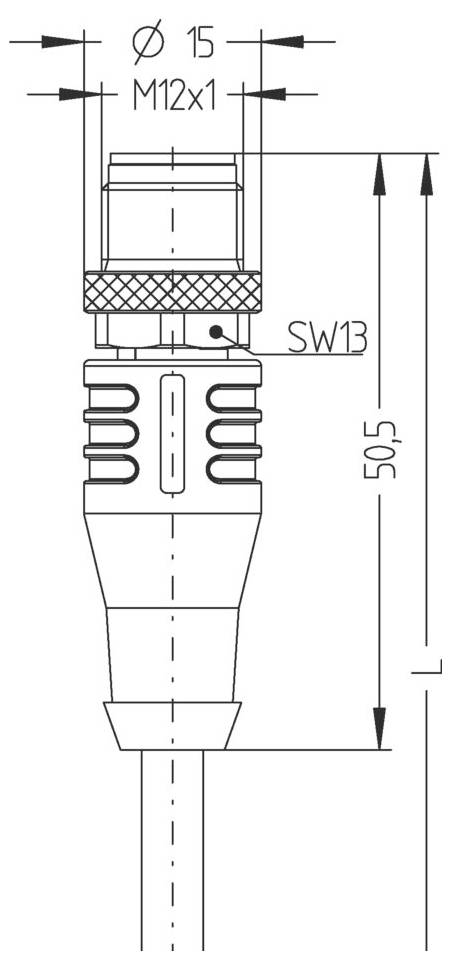

Rysunek techniczny złącza cylindrycznego. Kluczowe wymiary: średnica zewnętrzna 15 mm, długość 50,5 mm, gwint M12x1, rozmiar klucza SW13.

1/4

Rodzaj produktu

Linia połączenia

Złącze po stronie A

złącze żeńskie M12, proste

Złącze po stronie B

złącze męskie M12, proste

Ilość pinów

Długość kabla

10.0 m

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostępne wkrótce

Liczba

Sztuki

Suma (299,00 zł / Sztuka)

299,00 zł

243,09 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Materiał uszczelnienia (tuleja): FPM/FKM
Kolory przewodów: BN, WH, BU, BK, GY
Przekrój żyły: 5 x 0,34 mm²
Średnica zewnętrzna obudowy: 5,60 mm
Właściwości specjalne: trudnopalny, bezhalogenowy, odporny na hydrolizę, wolny od LABS, odporny na olej, odporny na ozon, nadający się do recyklingu, zgodny z RoHS, odporny na kwasy i zasady, odpowiedni do łańcuchów holowniczych, odporny na iskry spawalnicze, odporny na wodę morską, bezsilikonowy, odporny na skręcanie, odporny na promieniowanie UV
Promień gięcia (ruchomy): 12 x Ø-rury
Promień gięcia (stały): 5 x Ø-rury
Bezhalogenowa: tak
Jakość kabla: S370, PUR, UL
Konstrukcja przewodu linkowego: 42 x 0,10 mm
Kolor powłoki: BK, podobny do RAL9005
Materiał izolacji przewodu: PP
Materiał osłony kabla: PUR
Napięcie znamionowe kabla: ≤300 V
Zużycie łańcucha ciągnącego: ≥3 miliony cykli
Zakres temperatur (łańcuch holowniczy): -25°C…+60°C
Zakres temperatur (w ruchu): -30°C...+90°C
Zakres temperatur (stały): -40°C...+90°C
Skręcanie: +/-180°/m, ≥ 0,5 miliona cykli
Ekranowanie: tak
Napięcie znamionowe (strona A | strona B): 60 V
Rezystancja styku (strona A | strona B): 5 mΩ
Rezystancja izolacji (strona A | strona B): ≥108 Ω
Materiał korpusu uchwytu (strona A | strona B): tworzywo sztuczne, TPU, BK
Materiał styków (strona A | strona B): Metal, CuSn, złocony
Materiał nośnika styków (strona A | strona B): tworzywo sztuczne, TPU, BK
Materiał okładki (strona A | strona B): Metal, CuZn, niklowany
Żywotność mechaniczna (Strona A | Strona B):> 100 cykli godowych
Normy (Strona A | Strona B): IEC 61076-2-101
Przypisanie pinów (strona A | strona B): 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
Liczba biegunów (strona A | strona B): 5
Stopień ochrony (po zamontowaniu) (strona A | strona B): IP65, IP67, IP68
Złącza (strona A | strona B): żeńskie, proste, M12; męskie, proste, M12
Obciążalność prądowa na pin (przy 40°C) (strona A | strona B): 4,0 A
Temperatura otoczenia (strona A | strona B): -30°C...+90°C
Poziom zanieczyszczenia (strona A | strona B): 3
Ekranowanie (Strona A | Strona B): Z ekranowaniem
Kodowanie (Strona A | Strona B): A

Model katalogowy producenta: AL-WAKS4.5-10-AL-WASS4.5/S370

Rodzaj produktu: Linia połączenia

Złącze po stronie A: złącze żeńskie M12, proste

Złącze po stronie B: złącze męskie M12, proste

Ilość pinów: 5

Długość kabla: 10.0 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 60 V

Natężenie znamionowe: 4.0 A

Natężenie znamionowe - zaokrąglone: 4 A

Maksymalny przekrój połączenia: 0.34 mm²

Średnica zewnętrzna: 5.60 mm

Przekrój przewodu czujnika/aktuatora: 0.34 mm²

Połączenie komponentów: złącze żeńskie

Rodzaj gwintu: M12

Rodzaj gwintu montażowego kabla: M12

Kodowanie: A

Materiał styku: CuSn, złocony

Specyfikacja: o zmniejszonej palności

Minimalna temperatura: -40 °C

Maksymalna temperatura: +90 °C

Numer katalogowy producenta: 8046296

Zawartość: 1 szt.

Średnica kabla: 5.60 mm

Maksymalna średnica kabla: 5.60 mm

Zakres średnicy kabla: 5.60 mm (max)

Do pobrania

Karta katalogowa

Karta katalogowa 3553422 Escha 8046296 Linia połączenia AL-WAKS4.5-10-AL-WASS4.5/S370, piny: 5, 10.0 m, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3553422 Escha 8046296 Linia połączenia AL-WAKS4.5-10-AL-WASS4.5/S370, piny: 5, 10.0 m, 1 szt.

Opis

Elastyczny przewód sterowniczy bez silikonu i halogenu o wysokiej wytrzymałości mechanicznej. Rura jest odporna na działanie chemikaliów, hydrolizę i drobnoustroje. Stosowanie łańcuchów holowniczych jest możliwe przy promieniu gięcia nie mniejszym niż 10xd. Dzięki odporności na iskry spawalnicze przewód jest odpowiedni do zastosowań wymagających elastycznego przewodu w robotyce, obrabiarkach i obróbce wiórowej. Kable spełniają wymagania norm UL i CSA (UL10493/20549; cULus). Bardzo dobre właściwości EMC w wersji ekranowanej.
