Name: Escha 8053289 Linia połączenia M12 5.0 m Ilość pinów: 8 1 szt.
Brand: Escha
SKU: 3553449
Availability: BackOrder

Dane techniczne

Kolory rdzenia: WH/OG ; WH/GN ; WH/BN ; WH/BU
Przekrój żyły: 4 x 2 x 0,14 mm²
Średnica zewnętrzna obudowy: 6,40 mm
Właściwości specjalne: bezhalogenowy, wysoce elastyczny, odporny na hydrolizę, niepalny, bez gazów korozyjnych, wolny od LABS, odporny na drobnoustroje, odporny na olej, nadający się do recyklingu, zgodny z RoHS, odporny na działanie kwasów i zasad, odporny na działanie wody morskiej, UN ECE R 118, odporny na promieniowanie UV
Promień gięcia (ruchomy): 10 x Ø-rury
Promień gięcia (stały): 5 x Ø-rury
Bezhalogenowa: tak
Jakość kabla: S3500, PUR, UL
Konstrukcja przewodu linkowego: 7 x 0,16 mm
Kolor powłoki: GN, podobny do RAL6018
Materiał izolacji przewodu: PE
Materiał osłony kabla: PUR
Napięcie znamionowe kabla: 30 V, ocena UL
Zakres temperatur (w ruchu): -20°C...+60°C
Zakres temperatur (stały): -40°C...+80°C
Kodowanie: X
Materiał pokrywy: Metal CuZn, niklowany
Ekranowanie: tak
Rezystancja izolacji (strona A | strona B): ≥108 Ω
Liczba biegunów (strona A | strona B): 8
Złącza (Strona A | Strona B): Wtyczka prosta M12; Wtyczka prosta RJ45
Ekranowanie (Strona A | Strona B): Z ekranowaniem
Charakterystyka transmisji (strona A | strona B): Cat6A
Charakterystyka transmisji: Cat7
Zajętość (Strona A | Strona B): ;T568B
Materiał styków (strona A | strona B): Metal, CuZn, pozłacany; Metal, CuSn, pozłacany
Materiał nośnika styków (strona A | strona B): tworzywo sztuczne, PA; tworzywo sztuczne
Żywotność mechaniczna (Strona A | Strona B):> 100 cykli godowych;> 750 cykli godowych
Normy (Strona A | Strona B): IEC 61076-2-109; IEC 60603-7-51
Materiał obudowy ekranu (strona A | strona B): Metal, CuZn, niklowany
Przyporządkowanie pinów (strona A | strona B): 1 WHOG, 2 OG; 3 WHGN, 4 GN; 5 WHBN, 6 BN; 7 WHBU, 8 BU; 1 WHOG, 2 OG; 3 WHGN, 4 BU; 5 WHBU, 6 GN; 7 WHBN, 8 BN
Stopień ochrony (po zamontowaniu) (strona A | strona B): IP65, IP67, IP68; IP20
Obciążalność prądowa na pin (przy 40°C) (strona A | strona B): 0,5 A; 1,0 A
Temperatura otoczenia (strona A | strona B): -30°C...+90°C; -40°C...+70°C
Poziom zanieczyszczenia (strona A | strona B): 2;1
Napięcie znamionowe (strona A | strona B): 50 V AC; 60 V DC; 60 V
Prąd znamionowy: 0,5A
Materiał korpusu rękojeści (strona A | strona B): tworzywo sztuczne, TPU, BK; tworzywo sztuczne, TPE, BK

Model katalogowy producenta: IE-WASSX8.066-5-IE-RJ45SS8.002/S3500

Rodzaj produktu: Linia połączenia

Standard złącza: RJ45

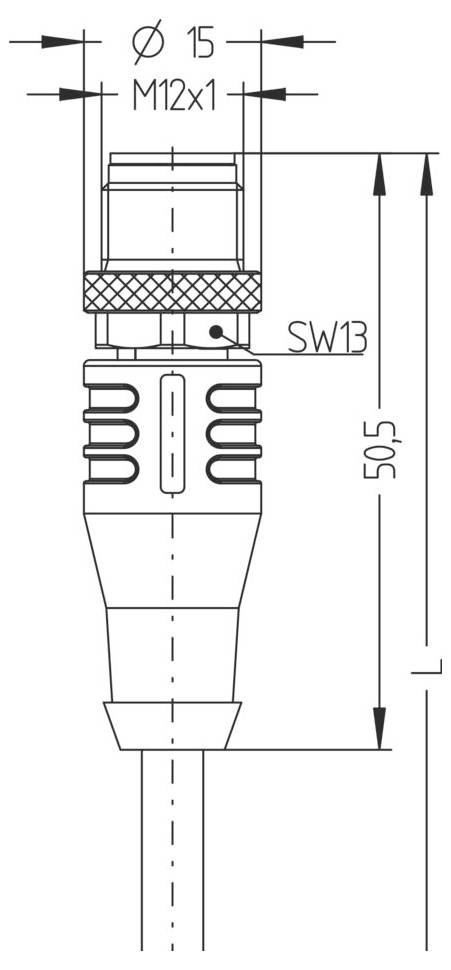

Złącze po stronie A: złącze męskie M12, proste

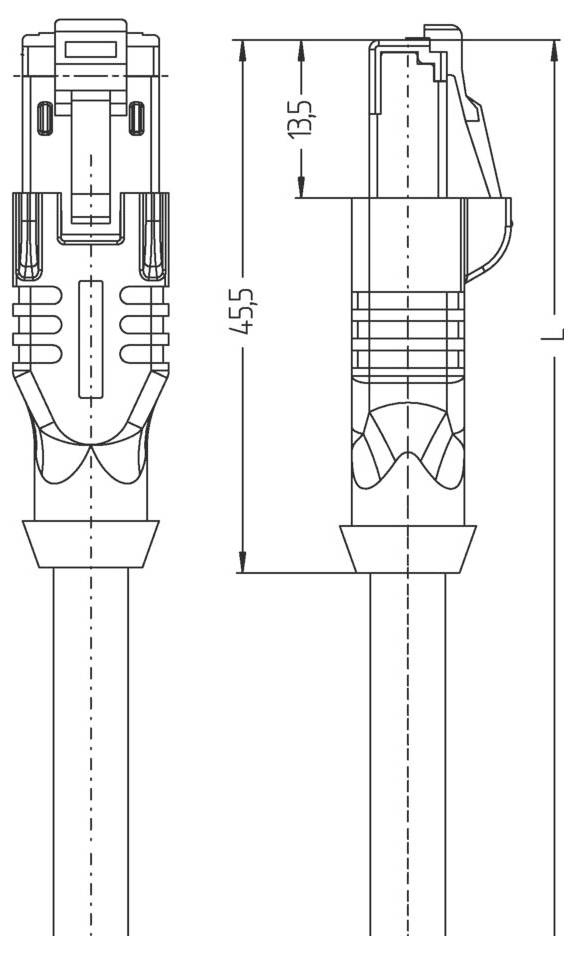

Złącze po stronie B: złącze męskie RJ45

Ilość pinów: 8

Długość kabla: 5.0 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 50 V/AC
60 V/DC
60 V

Natężenie znamionowe: 0.5 A

Natężenie znamionowe - zaokrąglone: 500 mA

Średnica zewnętrzna: 6.40 mm

Przekrój przewodu czujnika/aktuatora: 0.14 mm²

Połączenie komponentów: złącze męskie M12

Kolor: RAL 6018 (żółto-zielony)

Rodzaj gwintu: M12

Rodzaj gwintu montażowego kabla: M12

Kodowanie: X

Materiał styku: CuZn (mosiądz)

Powierzchnia styku: złocony

Specyfikacja: bezhalogenowy

Minimalna temperatura: -40 °C

Maksymalna temperatura: 90 °C

Numer katalogowy producenta: 8053289

Zawartość: 1 szt.

Średnica kabla: 6.40 mm

Do pobrania

Karta katalogowa

Karta katalogowa 3553449 Escha 8053289 Linia połączenia M12 5.0 m Ilość pinów: 8 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3553449 Escha 8053289 Linia połączenia M12 5.0 m Ilość pinów: 8 1 szt.

Opis

Ekranowany kabel PUR do bezpiecznej i przemysłowej transmisji danych w automatyce i technologii fieldbus. Kabel spełnia wymagania ULStyle 20963 i jest zgodny ze specyfikacją Cat7 (właściwości elektryczne zgodne z normą EN50288-4-2). Materiały i konstrukcja pozwalają na zwiększenie naprężeń mechanicznych kabla (ścieranie, zginanie, wibracje itp.).

Opis tego produktu został przetłumaczony automatycznie.

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Opis

Ekranowany kabel PUR do bezpiecznej i przemysłowej transmisji danych w automatyce i technologii fieldbus. Kabel spełnia wymagania ULStyle 20963 i jest zgodny ze specyfikacją Cat7 (właściwości elektryczne zgodne z normą EN50288-4-2). Materiały i konstrukcja pozwalają na zwiększenie naprężeń mechanicznych kabla (ścieranie, zginanie, wibracje itp.).

Opis tego produktu został przetłumaczony automatycznie.
