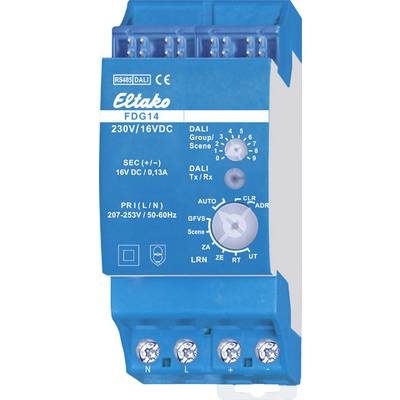

FDG14 Eltako Bramka (Gateway) szyna montażowa

Bramka DALI, dwukierunkowa. Straty w trybie Stand by 1 W. Podłączenie do magistrali Eltako RS485. Połączenia poprzeczne tylko Bus z zworką. Napięcie zasilania 230 V na zaciskach N i L. Do zacisków DALI +/- 16V DC/130mA są dostępne dla maksymalnie 64 sztuk urządzeń DALI. Za pomocą tej bramki sterowane są urządzenia DALI za pomocą nadajników radiowych Enocean. Od tygodnia produkcji 14/16 grupy mogą być sterowane 0-15 i odprowadzane również za pomocą polecenia Broadcasting. Ponadto można wywołać sceny DALI 0-15. Instalacje DALI, które mają być w pełni sterowane za pomocą FDG14, muszą być skonfigurowane w grupach 0-15. Oprogramowanie konfiguracyjne lub moduły sterujące są do tego oferowane przez znanych producentów komponentów DALI (np. Tridonic XC). FDG14 zapisuje wewnętrznie wartość ściemniania dla każdej z grup 0-15 i udostępnia tę wartość jako komunikat zwrotny. Wytwarzane są przy tym te same grzebienie komunikatu zwrotnego, co w przypadku FUD14. FDG14 zajmuje 16 adresów BR14. Informacje zwrotne od użytkowników urządzeń odpowiadają w rosnącej kolejności wartości ściemniania grup DALI 0-15. Informacje zwrotne można zmienić za pomocą PCT14 indywidualnie na grupę telegraf z ściemniaczy (%) na telegramy z przycisków (wł./wył.). Dzięki temu można sterować za pomocą uwag zwrotnych BR14-siłowników. FDG14 spełnia funkcję urządzenia na maszcie DALI i zasilania DALI. Za pomocą przełączników obrotowych można zestroić tylko przyciski dla grup 0-8 i aplikacji DALI 0-9. Telegramy podatkowe dla grup nr 9-15 i scen 10-15 są możliwe tylko poprzez wpisy w PCT14. Uwaga: Przycisk radiowy podczas ręcznego dostrawania do FDG14 zawsze wymaga podwójnego kliknięcia! W przypadku CLR wystarczy pojedyncze kliknięcie. Przycisk kierunku lub uniwersalny przycisk z tym samym identyfikatorem i tym samym przyciskiem nie może być wielokrotnie przyuczany do różnych grup. Obowiązuje zawsze ostatnia wybrana grupa. Przycisk może więc przełączać wszystkie grupy tylko z jedną grupą lub z funkcją Broadcast. Można również przyuczyć do FBH dla każdej grupy. W przypadku ręcznej nauki zawsze działa ona niezależnie od jasności. PCT14 umożliwia ustawienie progu jasności. W przypadku FBH wszystkich grup czas opóźnienia wyłączenia po wykryciu ruchu można ustawić razem w minutach (1..60). Ustawienie domyślne to 3 minut.
