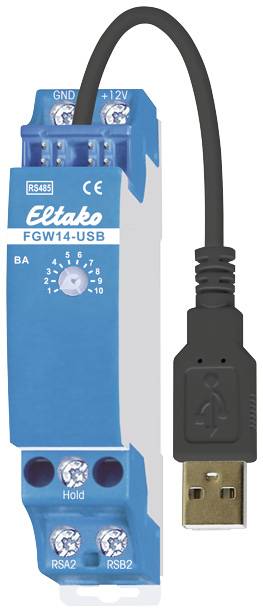

FGW14-USB Eltako magistrala RS485 Bramka (Gateway) rack

Bramka ze złączem USB-A. Dwukierunkowy. Straty w trybie czuwania tylko 0,3 wata. Modułowe urządzenie instalacyjne do montażu na szynie montażowej DIN-EN 60715 TH35. 1 podziałka = szerokość 18mm, głębokość 58mm. Bramka ma tylko 1 TE szerokości, ale może być używana wielokrotnie: do podłączenia profesjonalnego kontrolera inteligentnego domu SafeIV lub komputera przez interfejs USB, do połączenia do trzech FEM, do połączenia z komponentami magistrali starszej serii 12 lub jako złącze magistrali dwóch magistrali RS485 serii 14. Podłączenie do magistrali Eltako RS485. Okablowanie magistrali i zasilanie ze zworką. Praca w połączeniu z FAM14 lub FTS14KS. Zacisk podtrzymujący jest podłączony do FAM14 lub FTS14KS. Połączenie z komputerem odbywa się za pośrednictwem interfejsu USB z szybkością 9600 bodów lub 58 k bodów. Moduły odbiorników radiowych FEM podłącza się równolegle do zacisków podsieci RSA2 i RSB2 oraz zacisków zasilania GND i +12V. Do zacisków magistrali podrzędnej RSA2 i RSB2 można podłączyć szeregowo do 10 modułów wejściowych przycisków FTS12EM, w razie potrzeby szeregowo z modułami odbiorników radiowych FEM. Połączenie SafeIV lub PC odbywa się za pośrednictwem interfejsu USB. Siłowniki serii 12 są podłączane do zacisków magistrali podrzędnej RSA2 i RSB2. Nie ma tutaj wstrzymania połączenia. Druga magistrala serii 14 jest zasilana przez zaciski RSA2/RSB2. Przełącznik obrotowy trybu pracy BA ustawia się zgodnie z instrukcją obsługi.
