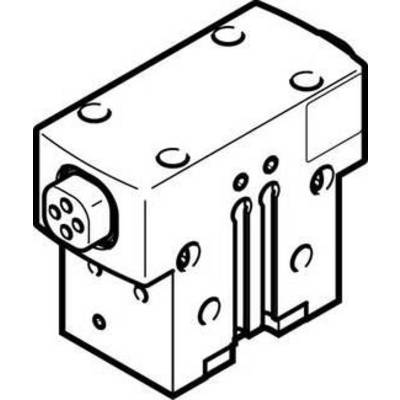

Zdjęcie poglądowe
Zdjęcie poglądowe
FESTO 1132937 HGPD-16-A-G1 Chwytak równoległy Materiał obudowy: aluminium 1 szt.
EAN:
Numer producenta
Numer produktu
Liczba
Suma (3942,28 zł / Sztuka)
3942,28 zł
4849,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14 dni na zwrot w cenie
Cechy produktu
Zawór
Dane techniczne
- Ilość szczęk: 2
- Rozmiar 16
- Rodzaj mocowania: Do wyboru:
- Gwint wewnętrzny i tuleja centrująca
- Z otworem przelotowym i tulejką centrującą
- Z otworem przelotowym i wpustem
- Z gwintem wewnętrznym i wpustem
- Ciśnienie robocze: 4. 8 barów
- Ciśnienie robocze powietrza: Od 0 .. 0,5 bara
- Medium robocze: Sprężone powietrze zgodnie z ISO 857338-1:2010 [7:4:4]
- Pozycja montażowa: dowolna
- Działanie: Dwustronnego działania
- Funkcja uchwytu: Równolegle
- Zabezpieczenie szczęki: Podczas otwierania
- Wskazówki dotyczące eksploatacji i medium sterowania: Możliwa obsługa naoliwiona (podczas dalszej eksploatacji)
- Skok na szczęki: 3 mm
- Konstrukcja zwiększa: Popychanie
- Wymuszony ruch
- Klasa korozji KBK: 2 - standardowe obciążenie antykorozyjne
- Moment siły masy: 0,27 kgcm2
- Maks. Częstotliwość robocza: Chwytaki:< 3 Hz
- Maks. Dokładność wymiany:< = 0,2 mm
- Maks. Szczęki chwytające SZ:< = 0,02 mm
- Maks. Szczęki kątowe AX,AIY:< = 0,1 rozg
- Maks. Masa na zewnętrzny uchwyt: 25 g
- Maks. Moment na szczęce szczęk Mx statyczne: 8 Nm
- Maks. Moment na szczęce My statyczny: 4 Nm
- Maks. Moment na szczęce szczęk Mz statyczny: 3 Nm
- Min. Czas otwierania przy 6 bar: 15 ms
- Min. Czas zamykania przy 6 bar: 32 ms
- Interwał smarowania: Zatłuszczy prowadzące: 5.000.000 mln SP
- Złącze pneumatyczny M5
- Pneumatyczny port blokowania: M3
- Rozpoznanie pozycji: Do przełączników zbliżeniowych
- Waga produktu: 117 g
- Rotacyjnie:< = 0,2 mm
- Stopień ochrony: IP65
- Temperatura otoczenia: od - 5 ... + 60 °C
- Materiał: Wysokiej jakości stal stopowa, nierdzewna
- Materiał obudowy: Aluminium
- Anodowane
- Materiał szczęk: Stal
- Hartowany
- Materiał Uwaga: Bezmiedziana i nie zawiera PTFE
- Zgodny z RoHS
- Dokładność powtórzeń:< = 0,03 mm
- Media robocze
Sprężone powietrze
- Typ
1132937
- Rodzaj produktu
Chwytak równoległy
- Materiał obudowy
aluminium
- Połączenie pneumatyczne
M5
- Maksymalne ciśnienie robocze
8 bar
- Numer katalogowy producenta
1132937
- Minimalne ciśnienie robocze
4 bar
- Waga
117 g
IP65
- Maksymalna temperatura otoczenia
+60 °C
- Minimalna temperatura otoczenia
+5 °C
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2204563 FESTO 1132937 HGPD-16-A-G1 Chwytak równoległy Materiał obudowy: aluminium 1 szt.
Opis
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
