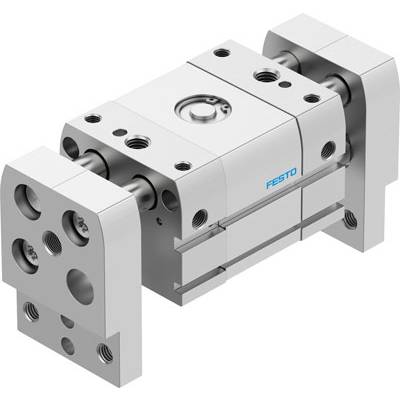

FESTO 8112223 DHPL-32-70-P-A Chwytak równoległy Materiał obudowy: kute aluminium 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (2576,42 zł / Sztuka)
2576,42 zł
3169,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Ilość szczęk: 2
- Rozmiar 32
- Rodzaj mocowania: z otworem przelotowym - opcjonalnie: - mocowanie bezpośrednie poprzez gwint
- Ciśnienie robocze 21.75 - 116 psi
- Ciśnienie robocze MPa: 0.15 - 0.8 MPa
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
- Tłumienie: P: elastyczne pierścienie/płytki tłumiące po obu stronach
- Pozycja montażowa: dowolna
- Funkcja: dwustronnego działania
- Prowadnica: Prowadnica ślizgowa
- Całkowita siła chwytania przy 0,6 MPa i 6 barach, 87 psi w pozycji otwartej: 352 N
- Całkowita siła chwytania przy 0,6 MPa 6 barów, 87 psi w stanie zamkniętym: 285 N
- Łączny skok: 70 mm
- Funkcja chwytania: Równolegle
- Siła chwytania na szczękę chwytaka przy 0,6 MPa 6 barów, 87 psi w pozycji otwartej: 176 N
- Siła chwytania na szczękę chwytaka przy 0,6 MPa 6 barów, 87 psi w stanie zamkniętym: 142,5 N
- Uwaga dotycząca medium roboczego i sterującego: możliwa praca z olejem (wymagana do dalszej eksploatacji)
- Skok na szczęki: 35 mm
- Struktura konstrukcyjna: zębatka / zębnik
- Klasa odporności na korozję CRC: 1 - niskie naprężenie korozyjne
- Maksymalna masa na zewnętrzny palec chwytaka: 498 g
- Maksymalny moment na szczęce chwytaka Mx statyczny: 18 Nm
- Maksymalny moment na szczęce chwytaka My statyczny: 18 Nm
- Maksymalny moment na szczęce chwytaka Mz statyczny: 18 Nm
- Masowy moment bezwładności: 101,8 - 176,1 kgcm2
- Maksymalna częstotliwość robocza chwytaka: <= 1 Hz Hz
- Maksymalna dokładność wymiany: <= 0,2 mm mm
- Maks. prześwit szczęk chwytających Sz: <= 0,066 mm mm
- Maks. kąt szczęki chwytaka, ay: <= 0,12 stopnia
- Maksymalna siła na szczęce chwytającej Fz statyczna: 750 N
- Min. czas otwarcia przy 0,6 MPa 6 barów, 87 psi: 112 ms
- Min. czas zamykania przy 0,6 MPa 6 barów, 87 psi: 209 ms
- Przyłącze pneumatyczne G1/8
- Wykrywanie pozycji: dla przełączników zbliżeniowych
- Waga produktu: 2634 g
- Symetria obrotowa: <= 0,2 mm mm
- Temperatura otoczenia: od -10 do 60 °C
- Interwał konserwacji: smarowanie na całe życie
- Materiał pokrywy: kuty stop aluminium, anodowany
- Materiał pokrywy: kuty stop aluminium, anodowany
- Materiał płyty końcowej: kuty stop aluminium, anodowany
- Materiał obudowy: kuty stop aluminium, anodowany
- Materiał szczęk chwytających: kuty stop aluminium, anodowany
- Materiał uszczelnienia tłoka: TPE-U(PU)
- Materiał tłoczyska: wysokostopowa stal nierdzewna
- Materiał pierścienia samouszczelniającego: NBR
- Materiał śruby: stal ocynkowana
- Materiał przekładni: brąz spiekany
- Materiał stojaka: wysokostopowa stal nierdzewna
- Uwaga o materiałach: Zgodne z RoHS
- Powtarzalność chwytaka: <= 0,03 mm mm
- Media robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
- Typ
8112223
- Rodzaj produktu
Chwytak równoległy
- Materiał obudowy
kute aluminium
- Połączenie pneumatyczne
G 1/8
- Numer katalogowy producenta
8112223
- Element uszczelniający
TPE-U(PU)
- Waga
2634 g
- Temperatura nośnika (zakres)
-10 do +60 °C
- Maksymalna temperatura medium
+60 °C
- Minimalna temperatura medium
-10 °C
Do pobrania
Karta katalogowa
Karta katalogowa 2802164 FESTO 8112223 DHPL-32-70-P-A Chwytak równoległy Materiał obudowy: kute aluminium 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2802164 FESTO 8112223 DHPL-32-70-P-A Chwytak równoległy Materiał obudowy: kute aluminium 1 szt.
Opis
Chwytak równoległy DHPL-32-70-P-A rozmiar=32, skok całkowity=70 mm, skok na szczękę chwytaka=35 mm, maks. dokładność wymiany=<= 0,2 mm, maks. kąt luzu szczęk chwytaka,ay= <= 0,12 stopnia
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
