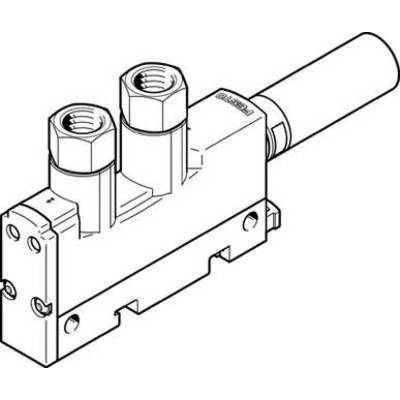

FESTO Dysza podciśnieniowa VN-05-H-T3-PI4-VI4-RO1-A 537225 G 1/8, Tłumik Średnica nominalna 0.45 mm Materiał obudowy PA,
EAN:
Numer producenta
Numer produktu
Liczba
Suma (373,17 zł / Sztuka)
373,17 zł
459,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Zawór
Dane techniczne
- Rodzaj tłumika: otwarty
- Rodzaj montażu: z otworem przelotowym
- z szyną na kapelusz
- z akcesoriami
- Czas wentylacji przy nominalnym ciśnieniu roboczym: 3,63 s
- Ciśnienie robocze: 1 ... 8 barów
- Ciśnienie robocze dla maksymalnego przepływu objętości ssania: 3 bar
- Ciśnienie robocze dla maks. podciśnienia: 4,9 bar
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
- Pozycja montażowa: dowolna
- Charakterystyka wyrzutnika: standardowy
- wysokie podciśnienie
- Uwaga dotycząca medium roboczego i sterującego: praca z olejem nie jest możliwa
- Zintegrowana funkcja: pneumatyczny zawór impulsowy wyrzutnika
- Tłumik otwarty
- Konstrukcja: w kształcie litery T
- Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Maks. moment dokręcania: 0,5 Nm
- Maksymalny strumień objętości ssania w stosunku do atmosfery: 7,2 l/min
- Maksymalna próżnia: 0,92
- Średnia temperatura: 0 ... 60 °C
- Nominalne ciśnienie robocze: 6 bar
- Szerokość nominalna Dysza Lavala: 0,45 mm
- Przyłącze pneumatyczne 1: G1 / 8
- Połączenie pneumatyczne 3: tłumik otwarty
- Waga produktu: 49 g
- Raster: 14 mm
- Zalecenie czyszczenia: woda z mydłem
- Poziom ciśnienia akustycznego przy nominalnym ciśnieniu roboczym: 56 dB (A)
- Temperatura otoczenia: od 0 ... 60 °C
- Przyłącze próżni: G1/8
- Materiał gwintu połączenia: anodowany stop aluminium kutego,
- Materiał uszczelek: NBR
- Dysza chwytająca materiał: POM
- Materiał obudowy: wzmocniony PA
- Wzmocniony POM
- Materiał tłumika: PE
- Śruby materiałowe: stal
- Dysza strumieniowa materiału: kutego stopu aluminium
- Uwaga o materiałach: nie zawiera miedzi i PTFE
- Zgodny z RoHS
- Media robocze
Sprężone powietrze
- Typ
537225
- Rodzaj produktu
Dysza podciśnieniowa
- Materiał obudowy
PA
POM
- Połączenie pneumatyczne
G 1/8
Tłumik
- Maksymalne ciśnienie robocze
8 bar
- Specyfikacja
Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Numer katalogowy producenta
537225
- Minimalne ciśnienie robocze
1 bar
- Element uszczelniający
NBR
- Waga
49 g
- Płyn przeznaczony dla zaworu
sprężone powietrze
- Średnica nominalna
0.45 mm
- Maksymalna temperatura otoczenia
+60 °C
- Minimalna temperatura otoczenia
0 °C
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2204313 FESTO Dysza podciśnieniowa VN-05-H-T3-PI4-VI4-RO1-A 537225 G 1/8, Tłumik Średnica nominalna 0.45 mm Materiał obudowy PA,
Opis
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
