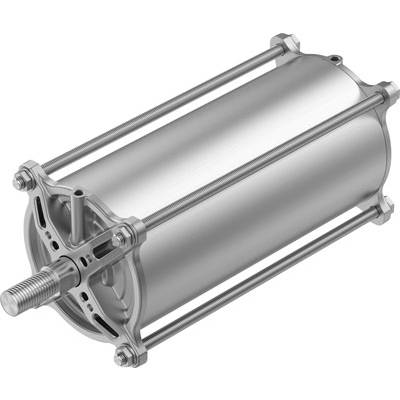

FESTO Napęd liniowy 8133105 DFPC-200-350-D Materiał obudowy: aluminium Długość skoku: 350 mm 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (3657,72 zł / Sztuka)
3657,72 zł
4499,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Energia kinetyczna zderzenia w pozycjach końcowych: 4.8 J.
- Rozmiar siłownika: 200
- Sposób montażu: opcjonalny: - na kołnierzu zgodnie z ISO 5210 - za pomocą śrub szpilkowych
- Ciśnienie robocze: 8,7 - 116 psi
- Ciśnienie robocze MPa: 0,06 - 0,8 MPa
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
- Masa ruchoma przy skoku 0 mm: 3575.4 g
- Tłumienie: P: elastyczne pierścienie/płytki tłumiące po obu stronach
- Pozycja montażowa: dowolna
- Schemat otworów kołnierza F10
- Funkcja: dwustronnego działania
- Dodatkowa waga na skok 10 mm: 255.79 g
- Masa podstawowa przy skoku 0 mm: 10258.2 g
- Uwaga dotycząca medium roboczego i sterującego: możliwa praca z olejem (wymagana do dalszej eksploatacji)
- Skok: 350 mm
- Średnica tłoka 200 mm
- Konstrukcja: tłok – tłoczysko – rura cylindra – drążek kierowniczy
- Zgodność z LABS: VDMA24364, strefa III
- Zużycie powietrza w ruchu wstecznym na 10 mm skoku: 2111 l
- Zużycie powietrza na skok 10 mm: 2199 l
- Znamionowe ciśnienie robocze: 6 bar
- Nominalne ciśnienie pracy psi: 87 psi
- Standardowe podłączenie do armatury: ISO 5210
- Przyłącze pneumatyczne G1/4
- Wykrywanie pozycji: dla przełączników zbliżeniowych
- Waga produktu: 19210 g
- Odporność na wstrząsy: Test wstrząsowy o poziomie surowości 1 zgodnie z FN 942017-5 i EN 60068-2-27
- Odporność na wibracje: Test aplikacji transportowych z poziomem surowości 1 zgodnie z FN 942017-4 i EN 60068-2-6
- Siła teoretyczna przy 0,6 MPa, 6 bar, 87 psi, siła powrotna: 18096 N
- Siła teoretyczna przy 0,6 MPa, 6 bar, 87 psi, wejście: 18850 N
- Temperatura otoczenia: -20 °C do 80 °C
- Materiał pokrywy: odlew aluminiowy
- Materiał tłoczyska: wysokostopowa stal nierdzewna
- Materiał uszczelki tłoczyska: TPE-U(PU)
- Materiał nakrętki: stal nierdzewna wysokostopowa
- Materiał na uszczelnienia statyczne: NBR
- Materiał drążka kierowniczego: stal nierdzewna wysokostopowa
- Materiał rury cylindra: stop aluminium kutego, anodowany suwakowo
- Uwaga o materiałach: Zgodne z RoHS
- Dodatkowa waga na skok 10 mm: 105.31 g
- Media robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
- Rodzaj produktu
Napęd liniowy
- Długość skoku
350 mm
- Maksymalne ciśnienie robocze
8 bar
- Średnica produktu
200 mm
- Temperatura urządzenia (min.)
-20 °C
- Temperatura urządzenia maks.
80 °C
- Numer katalogowy producenta
8133105
- Waga
19210 g
- Minimalne ciśnienie robocze
0.6 bar
- Medium transmisyjne
powietrze pod ciśnieniem
- Element uszczelniający
NBR
- Materiał obudowy
aluminium
- Średnica tłoka
200 mm
- Materiał pręta tłoka
stal nierdzewna
- Siła maksymalna
18850 N
- Przyłącze powietrza
G1/4
- Płyn przeznaczony dla zaworu
sprężone powietrze
- Maksymalna temperatura otoczenia
+80 °C
- Minimalna temperatura otoczenia
-20 °C
- Obsługa
dwusuwowy
Do pobrania
Karta katalogowa
Karta katalogowa 2802747 FESTO Napęd liniowy 8133105 DFPC-200-350-D Materiał obudowy: aluminium Długość skoku: 350 mm 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2802747 FESTO Napęd liniowy 8133105 DFPC-200-350-D Materiał obudowy: aluminium Długość skoku: 350 mm 1 szt.
Opis
Napęd liniowy DFPC-200-350-D Wielkość siłownika=200, rozstaw otworów w kołnierzu=F10, skok=350 mm, średnica tłoka=200 mm, standardowe podłączenie do złączki=ISO 5210
