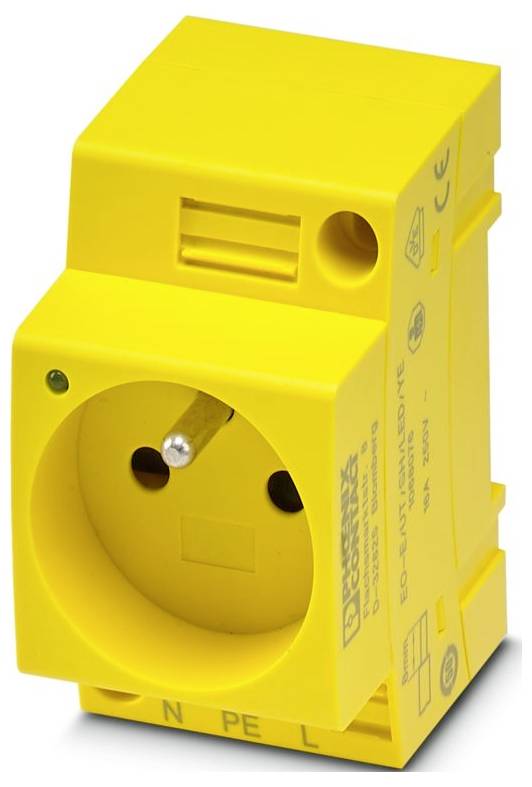

Zdjęcie poglądowe
Gniazdko Phoenix Contact EO-E/UT/SH/LED/YE żółty (D x S x W) 59.2 x 45 x 75 mm
Rodzaj produktu
Gniazdko
Certyfikat odporności
IP20
Model katalogowy producenta
EO-E/UT/SH/LED/YE
Kolor
żółty
Materiał
PA
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
28 Sztuki
Liczba (Rozmiar opakowania 5 szt.)
Suma (67,80 zł / Sztuka)
339,00 zł
275,61 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzaj połączenia: śrubowe.
- Gwint śrub M3
- Moment dokręcania: 0,5 ... 0,6 Nm
- Przekrój przewodu giętkiego: 0,25 mm² ... 2,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 4 mm²
- Przekrój przewodu AWG: 24 ... 12 (przeliczone na IEC)
- Szerokość: 45 mm
- Wysokość: 75 mm
- Głębokość: 59,2 mm
- Kolor: żółty (RAL 1018)
- Klasa palności zgodnie z UL 94: V0
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -5 °C ... 40 °C (według IEC 60884-1, średnia wartość w okresie 24 godzin nie przekracza +35 °C)
- Temperatura otoczenia (przechowywanie / transport): -25 ° C ... 60 °C (w krótkich okresach, nieprzekraczających 24 godzin, od -60 °C do +70 °C)
- Normy/przepisy: NF C61-314; IEC 60884-1
- Uwaga: Podany prąd znamionowy nie dotyczy wariantów bezpieczników. W tych urządzeniach natężenie prądu ustalane jest za pomocą zamontowanego bezpiecznika.
- Sposób montażu: do montażu na szynie montażowej w interfejsie serwisowym lub do montażu bezpośredniego
- Materiał izolacyjny PA
- Końcówka odizolowanego przewodu: 8 mm
- Napięcie znamionowe: 250 V AC (50 Hz)
- Ogólne: Ogólne
- Specyfikacja testu: DIN EN 50155 (VDE 0115-200):2022-06
- Wynik: Egzamin zdany
- Zastosowanie materiału izolacji statycznej w niskich temperaturach: -60 °C
- Wskaźnik temperatury materiału izolacyjnego (DIN EN 60216-1 (VDE 0304-21)): 130 °C
- Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22: HL 1 - HL 3
- Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23: HL 1 - HL 3
- Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24: HL 1 - HL 3
- Normy: Normy
- Wskaźnik względnej temperatury materiału izolacyjnego (Elec., UL 746 B): 130 °C
- Prąd znamionowy: 16 A
- Częstotliwość: f1 = 5 Hz do f2 = 250 Hz
- Dopuszczalna wilgotność (przechowywanie/transport): 30% ... 70 %
- Oscylacja/szum szerokopasmowy: Oscylacja/szum szerokopasmowy
- Widmo: Test trwałości użytkowej kategorii 2, zamontowany na wózku
- Poziom ASD: 6,12 (m/s²)²/Hz
- Przyspieszenie: 30g
- Czas trwania testu na oś: 5 godzin
- Kierunki testu: osie X, Y i Z (dodatnie i ujemne)
- Schocken: Schocken
- Kształt fali uderzeniowej: półsinusoidalny
- Czas trwania wstrząsu: 18 ms
- Liczba wstrząsów w każdym kierunku: 3
- Wskaźnik stanu: tak
- Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26: HL 1 - HL 3
- Kod kraju: Francja
- Lehrdorn: A3;B3
- Przekrój przewodu giętkiego [AWG]: 24 ... 14 (przeliczone na IEC)
- Przekrój przewodu giętkiego (tuleja bez osłony plastikowej): 0,25 mm² ... 2,5 mm²
- Przekrój przewodu giętkiego (tuleja z osłoną plastikową): 0,25 mm² ... 2,5 mm²
- Przekrój przewodu giętkiego (2 przewody o takim samym przekroju z końcówką kablową TWIN i osłoną plastikową): 0,2 mm² ... 4 mm²
- Głębokość na NS 35/7,5: 60 mm
- Głębokość na NS 35/15: 67,5 mm
- Średnica otworu: 4,4 mm
- Materiał styku: CuZn38
- Typ złącza: Złącze czołowe typu E
- Rodzaj produktu
Gniazdko
- Model katalogowy producenta
EO-E/UT/SH/LED/YE
- Kolor
żółty
- Materiał
PA
IP20
- Klasa ochrony
IP20
- Długość produktu
59.2 mm
- Szerokość produktu
45 mm
- Wysokość produktu
75 mm
- Wymiary
(D x S x W) 59.2 x 45 x 75 mm
- Zakończenie
Złącze śrubowe
- Napięcie znamionowe
| 250 V/AC
- Natężenie znamionowe
16 A
- Maksymalne pole przekroju przewodnika
4 mm²
- Minimalne pole przekroju przewodnika
0.2 mm²
- Sposób montażu
Szyna montażowa (szyna DIN)
montaż stały
- Funkcje gniazdek
zabezpieczenie przed dziećmi
- Głębokość montażowa
59.2 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3562583 Gniazdko Phoenix Contact EO-E/UT/SH/LED/YE żółty (D x S x W) 59.2 x 45 x 75 mm
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562583 Gniazdko Phoenix Contact EO-E/UT/SH/LED/YE żółty (D x S x W) 59.2 x 45 x 75 mm
Opis
Gniazdo wtykowe z ulepszoną ochroną przed dotykiem/przesłoną, lampka kontrolna, złącze typu E, zacisk śrubowy, kolor żółty, napięcie znamionowe: 250 V AC (50 Hz), prąd znamionowy: 16 A, do montażu na szynie DIN w interfejsie serwisowym lub montażu bezpośredniego, normy/przepisy: NF C61-314, IEC 60884-1, kod kraju: Francja
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
