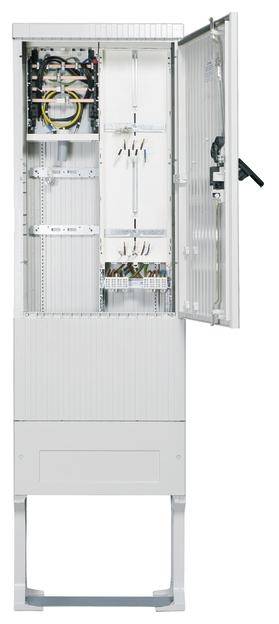

Hager ZAS205BD24 Hager ZAS205BD24 kolumna przyłączeniowa licznika universZ 2ZP 3.HZ 4-pin Kolumna przyłączeniowa licznik

Kolumna przyłączeniowa licznika 205, universZ, 2 pozycje licznika, 3-punktowa, 4-biegunowa, podstawa. Kolumna przyłączeniowa licznika o stopniu ochrony IP 44, jako kolumna podstawowa zawierająca podstawę wkopową, wykonana z poliestru wzmocnionego włóknem szklanym FS 833.5 zgodnie z normą DIN EN 14598. Kolumna przyłączeniowa licznika spełnia wymagania normy DIN VDE 0603-1 (VDE 0603-1):2017-06 w połączeniu z normą DIN VDE 0603-2-1 (VDE 0603-2-1):2017-06. Ponadto system opiera się na obowiązujących wytycznych stosowania VDE-AR-N 4100:2019-04, łącznie z powiązaną poprawką VDE-AR-N 4100 Ber 1:2019. Za pomocą dodatkowych elementów kolumna podstawowa zostaje rozbudowana o gotową do podłączenia kolumnę przyłączeniową licznika dla odpowiedniego OSD. Profilowana obudowa o żebrowanym wykonaniu. Drzwi o kącie otwarcia 180 stopni dla zabudów wolnostojących i 90 stopni dla zabudów szeregowych. Prawe drzwi można zdemontować. Zamknięcie za pomocą dźwigni obrotowej i trzypunktowego zamka zamkowego z 1 lub 2 półcylindrami profilowymi. Wbudowany cylinder na dole z jednakową serią wpustów. Na górze można zamontować drugą wkładkę patentową (np. z systemu zamykania VNB) po wyjęciu zamka kwadratowego. Jeżeli nie jest zamontowana druga półwkładka profilowa, drugi górny otwór należy wyposażyć w zaślepkę. Wentylacja odbywa się poprzez labiryntowe kanały wentylacyjne, co zapobiega przedostawaniu się ciał obcych i jest odporna na przekłucie. Słupy przyłączeniowe liczników budowane są według wytycznych technicznych: szafy przyłączeniowe zewnętrzne/podłączenie stacjonarnych szaf rozdzielczych i sterowniczych oraz kolumny przyłączeniowe liczników do sieci niskiego napięcia OSD. Instalacja składa się z izolowanych ochronnych pól licznikowych DIN 43870 (powierzchnie funkcjonalne) dla liczników. Pozycje liczników są przygotowane do pokrycia IP54. Podstawa grobowa i kolumna przyłączeniowa licznika tworzą całość. Zalecany jest stojak podłogowy. Aby uniknąć kondensacji, wnętrze podstawy należy wypełnić masą do wysokości szyny mocującej kable.



Opis tego produktu został przetłumaczony automatycznie.
