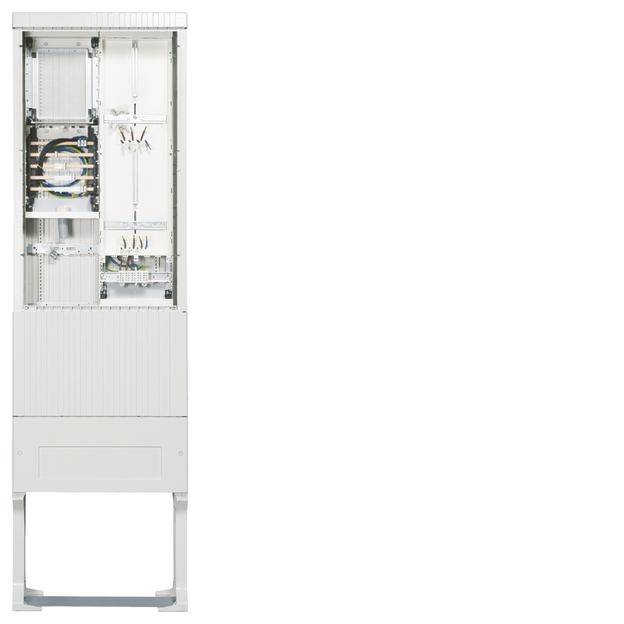

Hager ZAS205BD25A Hager ZAS205BD25A kolumna przyłączeniowa licznika universZ 2ZP 3.HZ 5-pin +APZ Kolumna przyłączeniowa

Kolumna przyłączeniowa licznika 205, universZ, 2 pozycje licznika, 3-punktowa, 5-biegunowa, podstawa, APZ. Kolumna przyłączeniowa licznika o stopniu ochrony IP 44, jako kolumna podstawowa zawierająca podstawę wkopową, wykonana z poliestru wzmocnionego włóknem szklanym FS 833.5 zgodnie z normą DIN EN 14598. Kolumna przyłączeniowa licznika spełnia wymagania normy DIN VDE 0603-1 (VDE 0603-1):2017-06 w połączeniu z normą DIN VDE 0603-2-1 (VDE 0603-2-1):2017-06. Ponadto system opiera się na obowiązujących wytycznych stosowania VDE-AR-N 4100:2019-04, łącznie z powiązaną poprawką VDE-AR-N 4100 Ber 1:2019. Za pomocą dodatkowych elementów kolumna podstawowa zostaje rozbudowana o gotową do podłączenia kolumnę przyłączeniową licznika dla odpowiedniego OSD. Profilowana obudowa o żebrowanym wykonaniu. Drzwi o kącie otwarcia 180 stopni dla zabudów wolnostojących i 90 stopni dla zabudów szeregowych. Prawe drzwiczki można zdemontować. Zamknięcie za pomocą dźwigni obrotowej i trzypunktowego zamka zamkowego z 1 lub 2 półcylindrami profilowymi. Wbudowany cylinder na dole z jednakową serią wpustową. Na górze można zamontować drugą wkładkę patentową (np. z systemu zamykania VNB) po wyjęciu zamka kwadratowego. Jeżeli nie jest zamontowana druga półwkładka profilowa, drugi górny otwór należy zamknąć zaślepką. Wentylacja odbywa się poprzez labiryntowe kanały wentylacyjne, co zapobiega przedostawaniu się ciał obcych i jest odporna na przekłucie. Słupy przyłączeniowe liczników budowane są według wytycznych technicznych: szafy przyłączeniowe zewnętrzne/podłączenie stacjonarnych szaf rozdzielczych i sterowniczych oraz kolumny przyłączeniowe liczników do sieci niskiego napięcia OSD. Instalacja składa się z izolowanych ochronnych pól licznikowych DIN 43870 (powierzchnie funkcjonalne) dla liczników. Pozycje liczników są przygotowane do pokrycia IP54. Podstawa grobowa i kolumna przyłączeniowa licznika tworzą całość. Zalecany jest stojak podłogowy. Aby uniknąć kondensacji, wnętrze podstawy należy wypełnić masą do wysokości szyny mocującej kable.



Opis tego produktu został przetłumaczony automatycznie.
