Name: HARTING 02011608101 Listwa ze złączami bagnetowymi Ilość rzędów 5 1 szt.
Brand: HARTING
SKU: 3002809
Availability: BackOrder

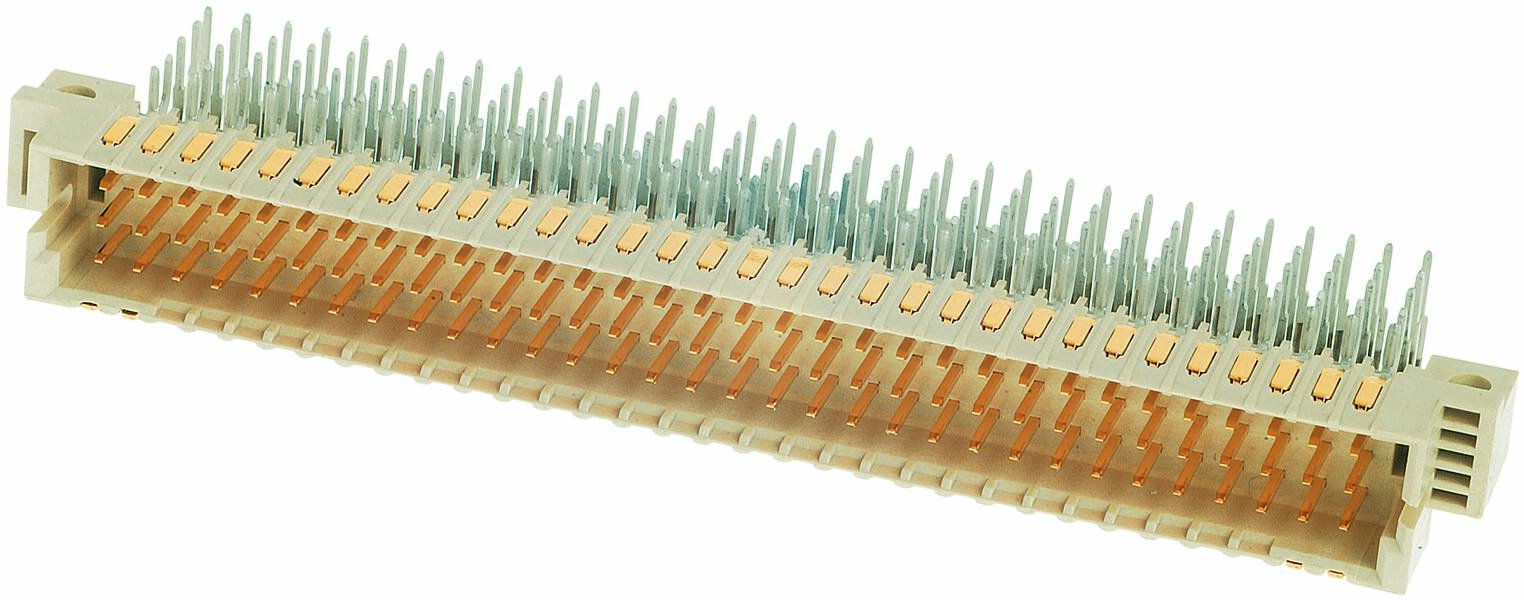

Prostokątny elektryczny złącz z licznymi stykami metalowymi, przeznaczony do zastosowań przemysłowych.

Rodzaj produktu

Listwa ze złączami bagnetowymi

Rodzaj złącza

proste

Wymiary siatki

2.54 mm

Zawartość

1 szt.

Ilość pinów

160

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 4.03.2027

Liczba

Sztuki

Suma (529,00 zł / Sztuka)

529,00 zł

430,08 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa o stykach nożowych

Ilość pinów 160
Ilość rzędów 5
Opis 1 szt.

Dane techniczne

Seria: har-bus® 64
Element: złącze męskie
Opis styku: kątowy
Typ połączenia: złącze do lutowania rozpływowego (THR); złącze do lutowania na fali
Rodzaj połączenia: Płyta główna do karty córki;Karta przedłużacza
Liczba kontaktów: 160
Rzędy styków wtyczki: 5
Skok, strona przyłącza: 2,54 mm
Prąd znamionowy: Prąd znamionowy mierzony w temperaturze 20°C, szczegóły można znaleźć w krzywej obniżania wartości znamionowych
Rezystancja izolacji:> 1010Ω
Rezystancja styku: ≤20 mΩ dla rzędów a, b, c ≤30 mΩ dla rzędów d, z
Temperatura graniczna: -55... +125°C (w przypadku lutowania rozpływowego maks. +240°C przez 15 s)
Siła wsuwania i wyciągania: ≤ 160 N
Cykle krycia: ≥ 500
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: polimer ciekłokrystaliczny (LCP)
Kolor wkładu: beżowy
Materiał styków: stop miedzi
Powierzchnia styku: Au nad Ni po stronie wtyczki; Sn nad Ni po stronie przyłącza
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 61076-4-113
Waga netto: 27,08 g
Grubość warstwy: ≥ 50 µcala
Raster, strona wtykowa: 2,54 mm
Luz: ‌1,2 mm między 2 rzędami (a, b, c);‌1,2 mm między 2 rzędami (d, z);‌1,2 mm między 2 stykami w rzędzie (a, b, c);‌1 mm pomiędzy 2 stykami w rzędzie (d, z)
Droga upływu: ‌1,2 mm między 2 rzędami (a, b, c);‌1,2 mm między 2 rzędami (d, z);‌1,2 mm między 2 stykami rzędu (a, b, c);‌1 mm pomiędzy 2 stykami w rzędzie (d, z)
Cechy: nie zawiera ołowiu
Montaż na PCB: z kołnierzem
Podłączanie na gorąco: nie
Klasyfikacja kolejowa: F1/I2 zgodnie z NFF 16-101/102
Montaż styków: rzędy a, b, c, d i z, pozycje 1, 2, ... , 31, 32
styk wiodący w pozycji: d1;d2;d31;d32

Rodzaj produktu: Listwa ze złączami bagnetowymi

Rodzaj złącza: proste

Ilość pinów: 160

Ilość rzędów: 5

Wymiary siatki: 2.54 mm

Połączenie komponentów: THR

Kolor: beżowy

Materiał obudowy: PA

Numer katalogowy producenta: 02011608101

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 02 01 160 8101

Rezystancja styku: 20 mΩ;30 mΩ

Rezystancja izolacji: 1010 Ω

: Other

: 160

: Other

: -55-125 °C

: Other

: Soldering connection

: Nickel/gold

: 2.54 mm

: 5

: 2.54 mm

: Liquid crystal polymer

: 0°/180° (horizontal)

: Flange

: 1 A

Do pobrania

Karta katalogowa

Karta katalogowa 3002809 HARTING 02011608101 Listwa ze złączami bagnetowymi Ilość rzędów 5 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3002809 HARTING 02011608101 Listwa ze złączami bagnetowymi Ilość rzędów 5 1 szt.

Opis

Złącze męskie, złącze do lutowania rozpływowego (THR), złącze do lutowania na fali, prąd znamionowy: 1 A, styki: 160, kątowe, stop miedzi

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
