Name: HARTING 09032966862 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.
Brand: HARTING
SKU: 2999438
Availability: BackOrder

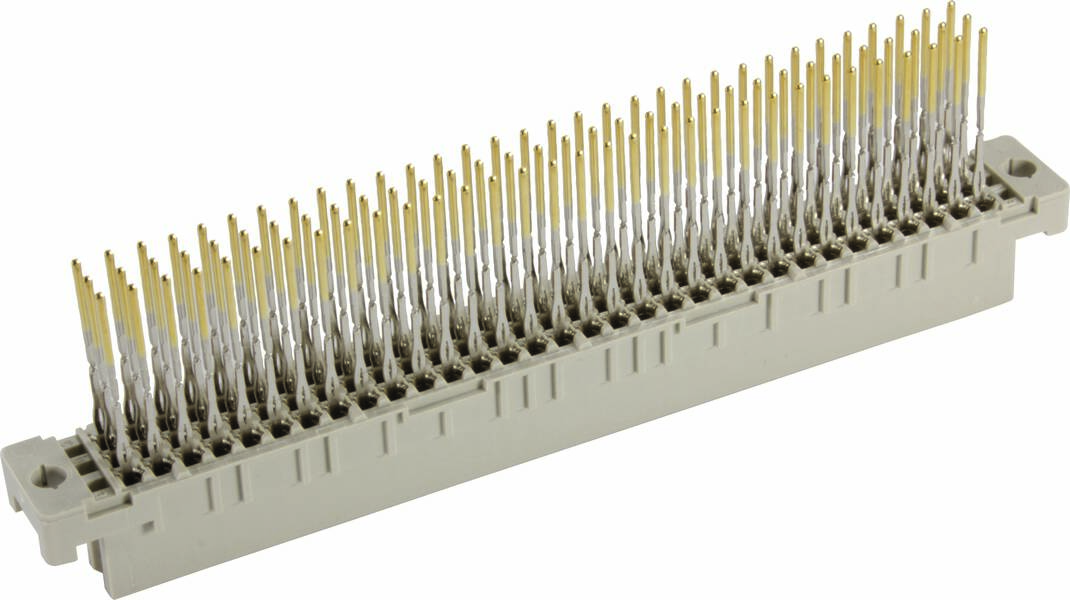

Złącze DIN 41612 z wieloma złoconymi stykami; powszechnie stosowane w zastosowaniach przemysłowych oraz do połączeń płytek drukowanych.

Rodzaj produktu

Złącze żeńskie wielopunktowe

Rodzaj złącza

proste

Wymiary siatki

2.54 mm

Zawartość

1 szt.

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 4.03.2027

Liczba

Sztuki

Suma (75,99 zł / Sztuka)

75,99 zł

61,78 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa sprężynowa

Ilość pinów 96
Ilość rzędów 3
Opis 1 szt.

Dane techniczne

Seria: DIN 41612
Element: złącze żeńskie
Opis kontaktu: prosty
Typ połączenia: połączenie wciskowe
Typ połączenia: Płyta główna do karty córki; Antresola
Liczba kontaktów: 96
Długość szpilki: 17 mm
Rzędy styków wtyczki: 3
Skok, strona przyłącza: 2,54 mm
Prąd znamionowy: Prąd znamionowy mierzony w temperaturze 20°C, szczegóły można znaleźć w krzywej obniżania wartości znamionowych
Rezystancja izolacji:> 1012Ω
Rezystancja objętościowa: ≤20 mΩ
Temperatura graniczna: -40... Górna granica temperatury +105°C ograniczona przez płytkę drukowaną
Siła wkładania i wyciągania: ≤ 90 N
Cykle krycia: ≥ 400
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Kolor wstawki: RAL 7032 (szary żwirowy)
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki; Ni po stronie połączenia
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 60603-2
Waga netto: 15 g
Oznaczenie: Typ C
Raster, strona wtykowa: 2,54 mm
Luz: ≥ 1 mm
Droga upływu: ≥ 1 mm
Cechy: nie zawiera ołowiu
Montaż na PCB: z kołnierzem
Podłączanie na gorąco: nie
Klasyfikacja kolejowa: F4/I3 zgodnie z NFF 16-101/102
Montaż styków: rzędy a, b i c, pozycje 1, 2, ... , 31, 32
Kodowanie: Kodowanie z utratą kontaktu
Grubość PCB: ≥1,6 mm

Rodzaj produktu: Złącze żeńskie wielopunktowe

Rodzaj złącza: proste

Ilość pinów: 96

Ilość rzędów: 3

Wymiary siatki: 2.54 mm

Połączenie komponentów: tłoczone

Kolor: szary krzem (ral 7032)

Materiał obudowy: PA

Numer katalogowy producenta: 09032966862

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 09 03 296 6862

Rezystancja styku: 20 mΩ

Rezystancja izolacji: 1012 Ω

Długość kołka: 17 mm

: Other

: 96

: Other

: -40-105 °C

: Other

: Press-in connection

: Other

: 17 mm

: 2.54 mm

: 3

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Do pobrania

Karta katalogowa

Karta katalogowa 2999438 HARTING 09032966862 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2999438 HARTING 09032966862 Złącze żeńskie wielopunktowe Ilość rzędów 3 1 szt.

Opis

Złącze żeńskie, złącze wciskane, prąd znamionowy: 2 A, styki: 96, proste, stop miedzi, metal szlachetny na Ni po stronie wtyku, Ni po stronie przyłącza
