HARTING 09664627813 Złącze męskie 09 66 462 7813, styki: 37, 1 szt.

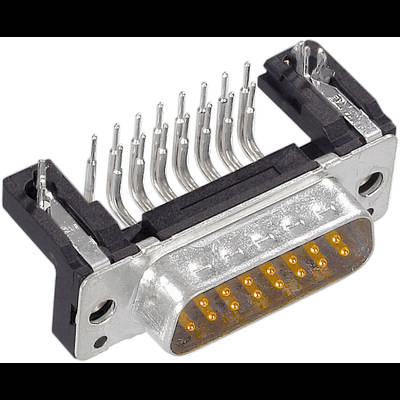

Wtyk DB-15, najczęściej stosowany w analogowych monitorach wideo, wyposażony w metalowe styki i prostokątną obudowę.

Opakowanie

sztuka

Rodzaj produktu

Złącze męskie

Rodzaj złącza

złącze męskie kątowe

Ilość styków

Połączenie komponentów

lutowane

Karta katalogowa (PDF)

Dostawa w pon. 9.11.2026

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (61,78 zł / Sztuka)

61,78 zł

75,99 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie Ilość styków: 37

Złącze męskie
Ilość styków: 37

Dane techniczne

Seria: D-Sub
Element: złącze
Opis styku: obrócony;
Typ połączenia: połączenie lutowane na fali
Rodzaj połączenia: Płyta główna do karty córki
Liczba kontaktów: 37
Długość szpilki: 3 mm
Typ ryglowania: Kołnierz z zamontowaną śrubą 4-40 UNC
Skok, strona przyłącza: 2,76 mm
Prąd znamionowy: ‌ 7,5 A
Rezystancja izolacji:> 1010Ω
Rezystancja objętościowa: ≤10 mΩ
Temperatura graniczna: -55... +125 °C
Cykle krycia: ≥ 50
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym (PBTP); Skorupa: stal, uszlachetniona powierzchnia
Kolor wkładu: czarny
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni
Klasa palności materiału zgodnie z UL 94: V-0
Normy: DIN 41652
Waga netto: 21,54 g
Opis: standardowy
Luz: ≥ 1 mm
Droga upływu: ≥ 1 mm
Montaż na płytce drukowanej: za pomocą zatrzasków
Podłączanie na gorąco: nie
Grubość PCB: ≥1,6 mm
Siła wsuwania: ≤ 123 N
Siła uciągu: ≥ 11 N; ≤ 82 N
Płeć: Długopis
Dalsze kontakty: z kontaktem z ziemią
Moment dokręcania: ≤0,4 Nm śruba zabezpieczająca
Rozmiar: D-Sub 4
Rozstaw rzędów: 2,54 mm
Wysokość montażowa: ‌ 7,3 mm

Opakowanie: sztuka

Typ: D-SUB

Rodzaj produktu: Złącze męskie

Rodzaj złącza: złącze męskie kątowe

Ilość styków: 37

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Ilość cykli roboczych złącza: ≥ 50

Numer katalogowy producenta: 09664627813

Kolor: czarny

Rodzaj styku DSUB: Styk przykręcany

Materiał styku: stop miedzi

Powierzchnia styku: metale szlachetne

Wymiary siatki: 2.76 mm

Specyfikacje klem zaciskowych: do złącza drutowego

Model katalogowy producenta: 09 66 462 7813

: Plug/bus

: 37

Do pobrania

Karta katalogowa

Karta katalogowa 3005367 HARTING 09664627813 Złącze męskie 09 66 462 7813, styki: 37, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3005367 HARTING 09664627813 Złącze męskie 09 66 462 7813, styki: 37, 1 szt.

Opis

Złącze, złącze lutowane na fali, prąd znamionowy: 7,5 A, pin, rozmiar: D-Sub 4

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
