HARTING 09692009147 Złącze męskie 09 69 200 9147, styki: 3, 1 szt.

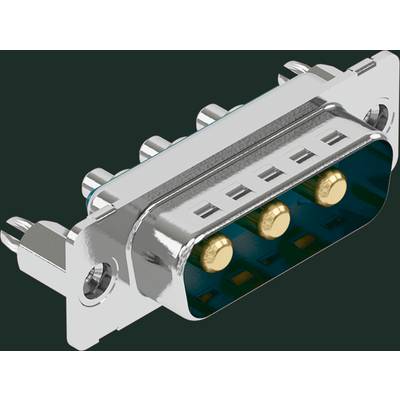

Metalowy złącze D-Sub z trzema złotymi stykami, powszechnie stosowany do przesyłania danych w urządzeniach elektronicznych.

Opakowanie

sztuka

Rodzaj produktu

Złącze męskie

Rodzaj złącza

złącze męskie proste

Ilość styków

Połączenie komponentów

lutowane

Karta katalogowa (PDF)

Dostawa w śr. 9.12.2026

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (69,50 zł / Sztuka)

69,50 zł

85,49 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie Ilość styków: 3

Złącze męskie
Ilość styków: 3

Dane techniczne

Seria: D-Sub
Element: złącze
Opis styku: obrócony;prosty
Typ połączenia: połączenie lutowane na fali
Liczba kontaktów: 3
Rodzaj mocowania: kołnierz z gwintem 4-40 UNC
Rezystancja izolacji: 105 Ω
Temperatura graniczna: -55... +125 °C
Cykle krycia: 500
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym (PBT); Skorupa: stal cynowana
Kolor wkładu: zielony
Materiał styków: stop miedzi
Powierzchnia styku: pozłacana od strony wtyku; Sn na Ni po stronie przyłącza
Klasa palności materiału zgodnie z UL 94: V-0
Normy: DIN 41652-1; CECC 75301-802
Waga netto: 11,92 g
Grubość warstwy: ≥ 30 µcala
Opis: Mieszane
Liczba styków sygnałowych: 0
Liczba styków mocy: 3
Montaż na płytce drukowanej: za pomocą zatrzasków
Podłączanie na gorąco: nie
Grubość PCB: ‌1,6 mm
Płeć: Długopis
Moment dokręcania: śruby śrubowe ≤0,6 Nm
Rozmiar: D-Sub 2
Prąd znamionowy (moc): 20 A
Wysokość kołnierza: 7,5 mm
Rezystancja styku (moc): ≤ 1 mΩ

Opakowanie: sztuka

Typ: D-SUB

Rodzaj produktu: Złącze męskie

Rodzaj złącza: złącze męskie proste

Ilość styków: 3

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Ilość cykli roboczych złącza: > 500

Przyporządkowanie styków D-Sub: 3 styki wysokoprądowe

Numer katalogowy producenta: 09692009147

Kolor: zielony

Rodzaj styku DSUB: Styk przykręcany

Materiał styku: stop miedzi

Powierzchnia styku: pozłacany wybiórczo

Specyfikacje klem zaciskowych: do lutowania falowego

Model katalogowy producenta: 09 69 200 9147

: Plug/bus

: 3

Do pobrania

Karta katalogowa

Karta katalogowa 3011482 HARTING 09692009147 Złącze męskie 09 69 200 9147, styki: 3, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3011482 HARTING 09692009147 Złącze męskie 09 69 200 9147, styki: 3, 1 szt.

Opis

Złącze, złącze do lutowania na fali, pin, rozmiar: D-Sub 2, materiał do formowania termoplastycznego, wzmocniony włóknem szklanym (PBT), obudowa: stal, cynowana, kolor zielony

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
