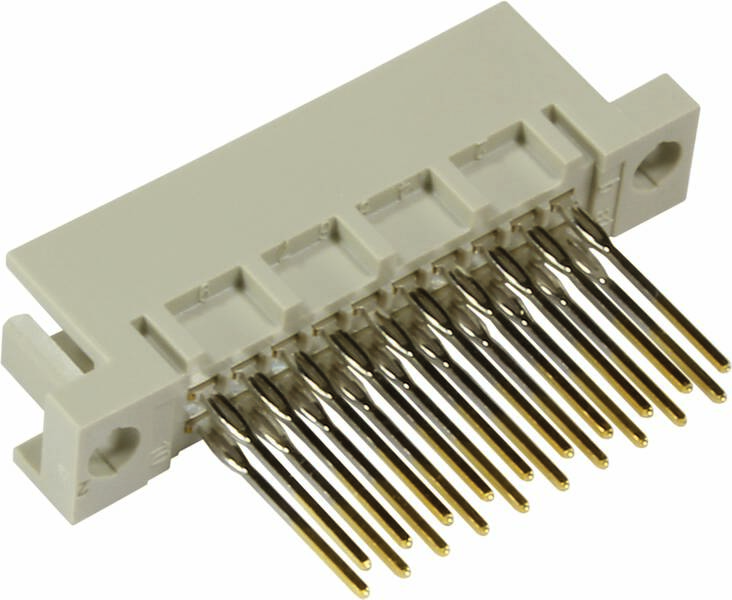

Name: HARTING 09751206974 Listwa ze złączami bagnetowymi Ilość rzędów 2 1 szt.
Brand: HARTING
SKU: 3001143
Availability: BackOrder

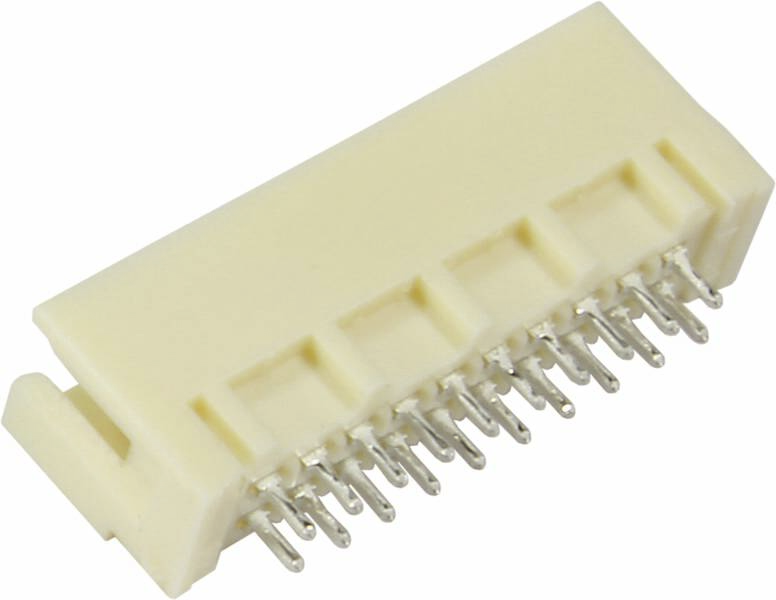

Wielostykowy, prostokątny, biały złącze z tworzywa sztucznego z metalowymi stykami, powszechnie stosowany w urządzeniach elektronicznych.

Rodzaj produktu

Listwa ze złączami bagnetowymi

Rodzaj złącza

proste

Wymiary siatki

2.54 mm

Zawartość

1 szt.

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 17.03.2027

Liczba

Sztuki

Suma (26,09 zł / Sztuka)

26,09 zł

21,21 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa o stykach nożowych

Ilość pinów 20
Ilość rzędów 2
Opis 1 szt.

Dane techniczne

Seria: DIN 41612
Element: złącze męskie
Opis kontaktu: prosty
Typ połączenia: połączenie wciskowe;
Typ połączenia: płyta główna do karty córki;
Liczba kontaktów: 20
Długość szpilki: 13 mm
Rzędy styków wtyczki: 2
Skok, strona przyłącza: 2,54 mm
Prąd znamionowy: Prąd znamionowy mierzony w temperaturze 20°C, szczegóły można znaleźć w krzywej obniżania wartości znamionowych
Rezystancja izolacji:> 1012Ω
Rezystancja objętościowa: ≤20 mΩ
Temperatura graniczna: -40... Górna granica temperatury +105°C ograniczona przez płytkę drukowaną
Siła wkładania i wyciągania: ≤ 20 N
Cykle krycia: ≥ 400
Napięcie probiercze Ueff: 1 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Kolor wstawki: RAL 7032 (szary żwirowy)
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki; Ni po stronie połączenia
Klasa palności materiału zgodnie z UL 94: V-0
Normy: IEC 60603-2 (uzupełniająca normę)
Waga netto: 5 g
Oznaczenie: Typ 3Q
Raster, strona wtykowa: 2,54 mm
Luz: ≥ 1,2 mm
Droga upływu: ≥ 1,2 mm
Cechy: nie zawiera ołowiu
Montaż na PCB: z kołnierzem
Podłączanie na gorąco: nie
Klasyfikacja kolejowa: F4/I3 zgodnie z NFF 16-101/102
Montaż styków: rzędy aib, pozycje 1, 2, ... , 9, 10
Kodowanie: Kodowanie z utratą kontaktu
Grubość PCB: ≥1,6 mm

Rodzaj produktu: Listwa ze złączami bagnetowymi

Rodzaj złącza: proste

Ilość pinów: 20

Ilość rzędów: 2

Wymiary siatki: 2.54 mm

Połączenie komponentów: tłoczone

Kolor: szary krzem (ral 7032)

Materiał obudowy: PA

Numer katalogowy producenta: 09751206974

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 09 75 120 6974

Rezystancja styku: 20 mΩ

Rezystancja izolacji: 1012 Ω

Długość kołka: 13 mm

: Other

: 20

: Other

: -40-105 °C

: Other

: Press-in connection

: Other

: 13 mm

: 2.54 mm

: 2

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Do pobrania

Karta katalogowa

Karta katalogowa 3001143 HARTING 09751206974 Listwa ze złączami bagnetowymi Ilość rzędów 2 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3001143 HARTING 09751206974 Listwa ze złączami bagnetowymi Ilość rzędów 2 1 szt.

Opis

Złącze męskie, złącze wciskane, przyłącze uzwojenia, prąd znamionowy: 2 A, styki: 20, proste, stop miedzi

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
