Name: HARTING 15822082601333 Złącze żeńskie wielopunktowe 1 szt.
Brand: HARTING
SKU: 2999570
Availability: BackOrder

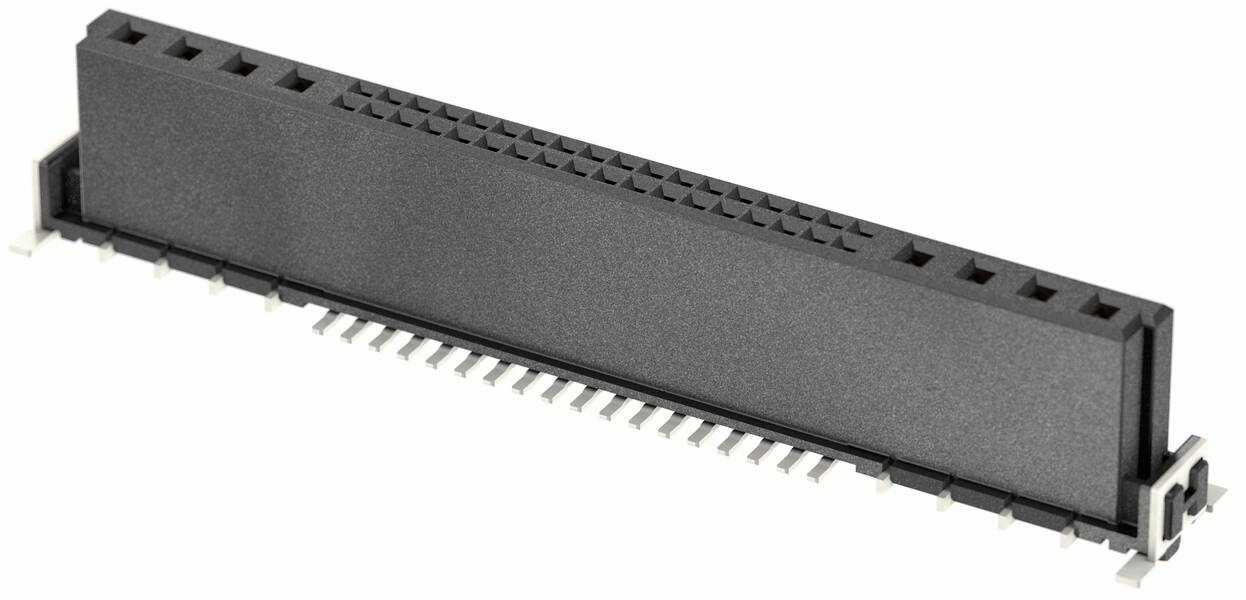

Czarny, prostokątny korpus złącza z wieloma stykami jest umieszczony na białej powierzchni.

Rodzaj produktu

Złącze żeńskie wielopunktowe

Rodzaj złącza

proste

Wymiary siatki

1.27 mm

2.54 mm

Zawartość

1 szt.

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 26.02.2027

Liczba

Sztuki

Suma (56,99 zł / Sztuka)

56,99 zł

46,33 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa sprężynowa

Ilość pinów 10
Opis 1 szt.

Dane techniczne

Seria: har-flex®
Element: złącze żeńskie
Opis kontaktu: prosty
Typ połączenia: złącze do lutowania rozpływowego (SMT)
Typ połączenia: płyta główna do karty córki;
Liczba kontaktów: 10
Siatka, strona przyłącza: 1,27 mm;
Rezystancja izolacji:> 1010Ω
Rezystancja objętościowa: ≤25 mΩ
Temperatura graniczna: -55... +125 °C
Cykle krycia: ≥ 500
Napięcie probiercze Ueff: sygnał 0,5 kV; sygnał/moc 1,39 kV;
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: polimer ciekłokrystaliczny (LCP)
Kolor wkładu: czarny
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki;
Klasa palności materiału zgodnie z UL 94: V-0
Nazwa: Hybryda
Skok, strona wtykowa: 1,27 mm;
Odstęp: styki sygnałowe ≥0,4 mm; styki mocy ≥1,74 mm;
Droga upływu: ≥0,4 mm PCB: styki sygnałowe; ≥1,74 mm PCB: styki mocy; ≥1,11 mm PCB: styki sygnał-zasilanie; złącze ≥0,4 mm: styki sygnałowe; złącze ≥1,89 mm: styki mocy; sygnał do styków zasilania
Wysokość stosu: 9,05 mm
Liczba styków sygnałowych: 8
Liczba styków mocy: 2
Napięcie znamionowe: zgodnie z IEC 60664-1
Mierzone napięcie szczytowe: 1,5 kV
Stopień zanieczyszczenia: 2
Poziom wrażliwości na wilgoć (MSL): 1 zgodnie z ECA/IPC/JEDEC J-STD-020D
Poziom czułości procesu (PSL): R0 zgodnie z ECA/IPC/JEDEC J-STD-020D
Współpłaszczyznowość styków: ‌ 0,12 mm

Rodzaj produktu: Złącze żeńskie wielopunktowe

Rodzaj złącza: proste

Ilość pinów: 10

Wymiary siatki: 1.27 mm
2.54 mm

Połączenie komponentów: SMT

Kolor: czarny

Materiał obudowy: PA

Numer katalogowy producenta: 15822082601333

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 15 82 208 2601 333

Rezystancja styku: 25 mΩ

Rezystancja izolacji: 1010 Ω

: Other

: 10

: Other

: -55-125 °C

: Other

: 1.5 kV

: Soldering connection

: Tin

: 1.27 mm

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Do pobrania

Karta katalogowa

Karta katalogowa 2999570 HARTING 15822082601333 Złącze żeńskie wielopunktowe 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2999570 HARTING 15822082601333 Złącze żeńskie wielopunktowe 1 szt.

Opis

Złącze żeńskie, złącze do lutowania rozpływowego (SMT), styki: 10, proste, stop miedzi, metal szlachetny na Ni po stronie przyłącza, Sn na Ni po stronie przyłącza
