Name: HARTING 17011541603 Listwa ze złączami bagnetowymi Ilość rzędów 7 1 szt.
Brand: HARTING
SKU: 3001049
Availability: BackOrder

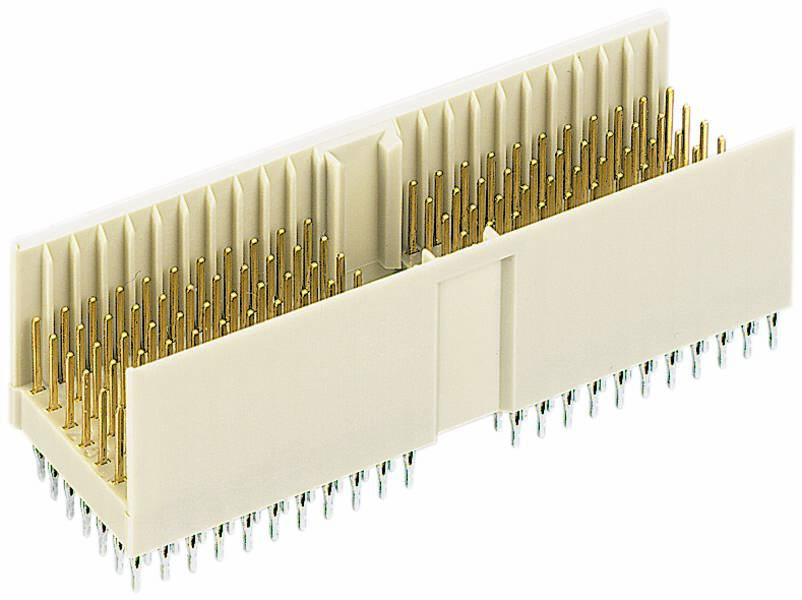

Biały złącze z licznymi złoconymi stykami, używane do połączeń elektronicznych i montażu płytek drukowanych.

Rodzaj produktu

Listwa ze złączami bagnetowymi

Rodzaj złącza

proste

Wymiary siatki

2 mm

Zawartość

1 szt.

Ilość pinów

154

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 27.01.2027

Liczba

Sztuki

Suma (179,00 zł / Sztuka)

179,00 zł

145,53 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa o stykach nożowych

Ilość pinów 154
Ilość rzędów 7
Opis 1 szt.

Dane techniczne

Seria: har-bus® HM
Element: złącze męskie
Opis kontaktu: prosty
Typ połączenia: połączenie wciskane
Rodzaj połączenia: Płyta główna do karty córki
Liczba kontaktów: 154
Rzędy styków wtyczki: 7
Siatka, strona przyłącza: 2 mm
Prąd znamionowy: ‌ 1 A
Rezystancja izolacji:> 109 Ω
Rezystancja objętościowa: ≤20 mΩ
Temperatura graniczna: -55... +125 °C
Napięcie probiercze Ueff: 0,75 kV
Grupa materiałów izolacyjnych: IIIa (175 ≤ CTI< 400)
Zastosowany materiał: termoplastyczny materiał do formowania, wzmocniony włóknem szklanym
Kolor wkładu: beżowy
Materiał styków: stop miedzi
Powierzchnia styku: metal szlachetny nad Ni po stronie wtyczki; Ni po stronie połączenia
Klasa palności materiału zgodnie z UL 94: V-0
Waga netto: 18,52 g
Oznaczenie: Typ A
Siatka, strona wtykowa: 2 mm
Konfiguracja styków: T/S/RS/ST/RST/S/T
Grubość PCB: ≥1,4 mm
Siła wsuwania: ≤ 115,5 N
Siła uciągu: ≥ 23,1 N
Szybkość transmisji danych: ≤ 2500 Mbit/s
Obszar zastosowania: CompactPCI pozycja P4

Rodzaj produktu: Listwa ze złączami bagnetowymi

Rodzaj złącza: proste

Ilość pinów: 154

Ilość rzędów: 7

Wymiary siatki: 2 mm

Natężenie znamionowe: 1 A

Natężenie znamionowe - zaokrąglone: 1 A

Połączenie komponentów: tłoczone

Kolor: beżowy

Materiał obudowy: PA

Numer katalogowy producenta: 17011541603

Zawartość: 1 szt.

Materiał styku: stop miedzi

Model katalogowy producenta: 17 01 154 1603

Rezystancja styku: 20 mΩ

Rezystancja izolacji: 109 Ω

: Other

: 154

: Other

: -55-125 °C

: Other

: Press-in connection

: Other

: 2 mm

: 7

: 1.4 mm

: 2 mm

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Do pobrania

Karta katalogowa

Karta katalogowa 3001049 HARTING 17011541603 Listwa ze złączami bagnetowymi Ilość rzędów 7 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3001049 HARTING 17011541603 Listwa ze złączami bagnetowymi Ilość rzędów 7 1 szt.

Opis

Złącze męskie, złącze wciskane, prąd znamionowy: 1 A, styki: 154, proste, stop miedzi, metal szlachetny na Ni po stronie wtyku, Ni po stronie przyłącza

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
