Name: ifm Electronic Czujnik ciśnienia 1 szt. PA3022 0 MPa do 10 MPa M12 Analog
Brand: ifm Electronic
SKU: 3320740
Availability: BackOrder

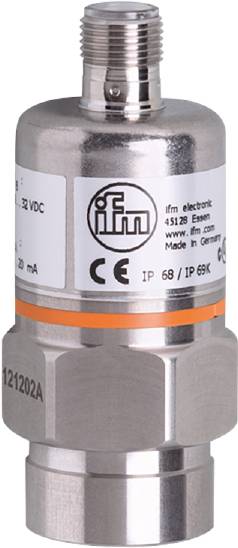

Czujnik firmy ifm electronic z oznaczeniem CE, stopień ochrony IP68/IP69K, odpowiedni dla 32 VDC i 20 mA, wyprodukowany w Niemczech.

Zdjęcie poglądowe

Rodzaj produktu

Czujnik ciśnienia

Złącze czujnika

M12

Typ czujnika

nadmiar ciśnienia

Zakres pomiarowy (ciśnienie) (maks.)

10 MPa

Maksymalne napięcie robocze

32 V/DC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 27.11

Liczba

Sztuki

Suma (1579,00 zł / Sztuka)

1579,00 zł

1283,74 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Czujnik ciśnienia

Precyzyjny, liniowy sygnał wyjściowy 4...20 mA
Wysoka powtarzalność i niskie odchylenie krzywej charakterystycznej
Długotrwała stabilność dzięki wysokiej odporności na przeciążenia
Solidna obudowa ze stali nierdzewnej do stosowania w trudnych warunkach przemysłowych
Szeroki zakres temperatur pracy i wysoki stopień ochrony

Dane techniczne

Prąd wyjścia analogowego [mA]: 4...20
Liczba wyjść analogowych: 1
Liczba wejść i wyjść: Liczba wyjść analogowych: 1
Wytrzymałość na ściskanie [MPa]: 30
Wytrzymałość na ściskanie [psi]: 4350
Charakterystyczne odchylenie krzywej:< ±0,25 (BFSL) /< ±0,5 (LS); (BFSL = linia prosta najlepszego dopasowania (ustawienie najmniejszej wartości); LS = ustawienie punktu granicznego)
Zakres pomiarowy [MPa]: 0...10
Min. ciśnienie rozrywające [MPa]: 65
Temperatura otoczenia-1 [°C]: -25...80
Zakres procentowy powtarzalności:< 0,1; (podczas wahań temperatury< 10 tys.)
Zastosowanie: do zastosowań przemysłowych
Sygnał wyjściowy: sygnał analogowy
Może być stosowany w ograniczonym zakresie do: Stosowania w mediach gazowych pod ciśnieniem> 25 barów tylko na zamówienie
Cecha szczególna: Pozłacane styki
Napięcie robocze [V]: 9,6...32 DC
Obecny element przepustnicy: nie (można doposażyć)
Rodzaj ciśnienia względnego
Wytrzymałość na ściskanie [bar]: 300
Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
Łączne wyniki: 1
Masa [g]: 222 000
Temperatura przechowywania [°C]: -40...100
Stabilność długoterminowa:< ±0,05; (na 6 miesięcy)
Maks. obciążenie [Ω]: 720; (Ub = 24 V; (Ub - 9,6 V) / 20 mA)
Media: Media płynne i gazowe
Temperatura medium [°C]: -25...90; (na zamówienie: -40...90)
Zakres pomiarowy [bar]: 0...100
Zakres pomiarowy [psi]: 0...1450
Min. ciśnienie rozrywające [bar]: 650
Min. ciśnienie rozrywające [psi]: 9425
Min. cykle drukowania: 100 milionów
Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
MTTF: 507
Przyłącze procesowe: przyłącze gwintowe G 1/4 z gwintem wewnętrznym
Stopień ochrony: IP 68; IP69K
Klasa ochrony III
Czas reakcji na krok wyjście analogowe [ms]: 3
Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
Punkt zerowy współczynnika temperaturowego: 0,1; (0...80°C)
Zakres współczynników temperaturowych: 0,2; (0...80°C)
Odporność na przeciążenie: tak
Ochrona przed nieprawidłowością biegunową tak
Materiały mające kontakt z medium: 1.4305 (stal nierdzewna / 303); ceramika; FKM

Rodzaj produktu: Czujnik ciśnienia

Model katalogowy producenta: PA3022

Złącze czujnika: M12

Typ czujnika: nadmiar ciśnienia

Minimalny sygnał wyjściowy: 4 mA

Maksymalny sygnał wyjściowy: 20 mA

Zakres pomiarowy (ciśnienie) (min.): 0 MPa

Zakres pomiarowy (ciśnienie) (maks.): 10 MPa

Zakres pomiarowy (ciśnienie): 0 MPa do 10 MPa

Minimalne napięcie robocze: 9.6 V/DC

Maksymalne napięcie robocze: 32 V/DC

Zasilanie (zakres): 9.6 - 32 V/DC

Rodzaj styku: Analog

: IP68

Złącze węża: G1/4 IG

Minimalna temperatura: -25 °C

Maksymalna temperatura: 80 °C

Waga: 0.2442 kg

Zgodne z RoHS: Tak

Zawartość: 1 szt.

UKCA: tak
