ifm Electronic Czujnik ciśnienia 1 szt. PA3589 0 kPa do 10 kPa M12 Analog

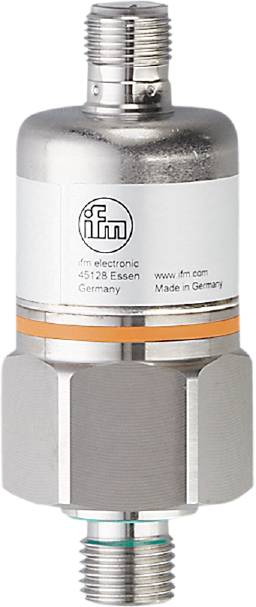

Cylindryczny, metalowy element czujnika z napisem 'ifm electronic, 45128 Essen, Germany'.
Zdjęcie poglądowe
Rodzaj produktu
Czujnik ciśnienia
Złącze czujnika
M12
Typ czujnika
ciśnienie względne
Zakres pomiarowy (ciśnienie) (maks.)
10 kPa
Maksymalne napięcie robocze
32 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w czw. 26.11
Liczba
Suma (1789,00 zł / Sztuka)
1789,00 zł
1454,47 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

Czujnik ciśnienia

  • Precyzyjny, liniowy sygnał wyjściowy 4...20 mA
  • Wysoka powtarzalność i niskie odchylenie krzywej charakterystycznej
  • Długotrwała stabilność dzięki wysokiej odporności na przeciążenia
  • Solidna obudowa ze stali nierdzewnej do stosowania w trudnych warunkach przemysłowych
  • Szeroki zakres temperatur pracy

Dane techniczne

  • Prąd wyjścia analogowego [mA]: 4...20
  • Liczba wyjść analogowych: 1
  • Liczba wejść i wyjść: Liczba wyjść analogowych: 1
  • Charakterystyczne odchylenie krzywej:< ±0,5 (BFSL) /< ± 1 (LS); (BFSL = linia prosta najlepszego dopasowania (ustawienie najmniejszej wartości); LS = ustawienie punktu granicznego)
  • Temperatura otoczenia-1 [°C]: -25...80
  • Zakres procentowy powtarzalności:< 0,2; (podczas wahań temperatury< 10 tys.)
  • Moment dokręcania [Nm]: 25...35; (zalecany moment obrotowy; zależny od smarowania, uszczelnienia i obciążenia ciśnieniowego)
  • Zastosowanie: do zastosowań przemysłowych
  • Sygnał wyjściowy: sygnał analogowy
  • Cecha szczególna: Pozłacane styki
  • Napięcie robocze [V]: 9,6...32 DC
  • Obecny element przepustnicy: nie (można doposażyć)
  • Rodzaj ciśnienia względnego
  • Wytrzymałość na ściskanie [inH2O]: 1606
  • Wytrzymałość na ściskanie [kPa]: 400
  • Wytrzymałość na ściskanie [mbar]: 4000
  • Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
  • Łączne wyniki: 1
  • Masa [g]: 215 500
  • Temperatura przechowywania [°C]: -40...100
  • Stabilność długoterminowa:< ±0,1; (na 6 miesięcy)
  • Maks. obciążenie [Ω]: 720; (Ub = 24 V; (Ub - 9,6 V) / 20 mA)
  • Media: Media płynne i gazowe
  • Temperatura medium [°C]: -25...90; (na zamówienie: -40...90)
  • Zakres pomiarowy [bar]: 0...0,1
  • Zakres pomiarowy [inH2O]: 0...40,16
  • Zakres pomiarowy [kPa]: 0...10
  • Zakres pomiarowy [mbar]: 0...100
  • Min. ciśnienie rozrywające [inH2O]: 12030
  • Min. ciśnienie rozrywające [kPa]: 3000
  • Min. ciśnienie rozrywające [mbar]: 30000
  • Min. cykle drukowania: 100 milionów
  • Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
  • MTTF: 555
  • Przyłącze procesowe: Przyłącze gwintowane G 1/4 z gwintem zewnętrznym (DIN EN ISO 1179-2); Gwint wewnętrzny: M5
  • Stopień ochrony: IP 68; (7 dni / 1 m głębokości wody / 0,1 bara)
  • Klasa ochrony III
  • Czas reakcji na krok wyjście analogowe [ms]: 3
  • Złącze wtykowe: Układ pinów: 0180 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
  • Punkt zerowy współczynnika temperaturowego:< ±0,5; (0...80°C)
  • Zakres współczynników temperaturowych:< ±0,5; (0...80°C)
  • Odporność na przeciążenie: tak
  • Ochrona przed nieprawidłowością biegunową tak
  • Materiały mające kontakt z medium: 1.4305 (stal nierdzewna / 303); ceramika; Pieczęć: FKM
Rodzaj produktu

Czujnik ciśnienia

Model katalogowy producenta

PA3589

Złącze czujnika

M12

Typ czujnika

ciśnienie względne

Czas reakcji

3 ms

Wyjście czujnika

analogowe prądowe

Minimalny sygnał wyjściowy

4 mA

Maksymalny sygnał wyjściowy

20 mA

Zakres pomiarowy (ciśnienie) (min.)

0 kPa

Zakres pomiarowy (ciśnienie) (maks.)

10 kPa

Zakres pomiarowy (ciśnienie)

0 kPa do 10 kPa

Minimalne napięcie robocze

9.6 V/DC

Maksymalne napięcie robocze

32 V/DC

Zasilanie (zakres)

9.6 - 32 V/DC

Rodzaj styku

Analog

Ciśnienie rozrywające

3000 kPa

Złącze węża

G1/4 AG

M5 IG

Minimalna temperatura

-25 °C

Maksymalna temperatura

80 °C

Waga

215.500 g

Zgodne z RoHS

Tak

Zawartość

1 szt.

UKCA

nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 3320935 ifm Electronic Czujnik ciśnienia 1 szt. PA3589 0 kPa do 10 kPa M12 Analog

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3320935 ifm Electronic Czujnik ciśnienia 1 szt. PA3589 0 kPa do 10 kPa M12 Analog

Opis

ifm PA3589 Elektroniczny czujnik ciśnienia
