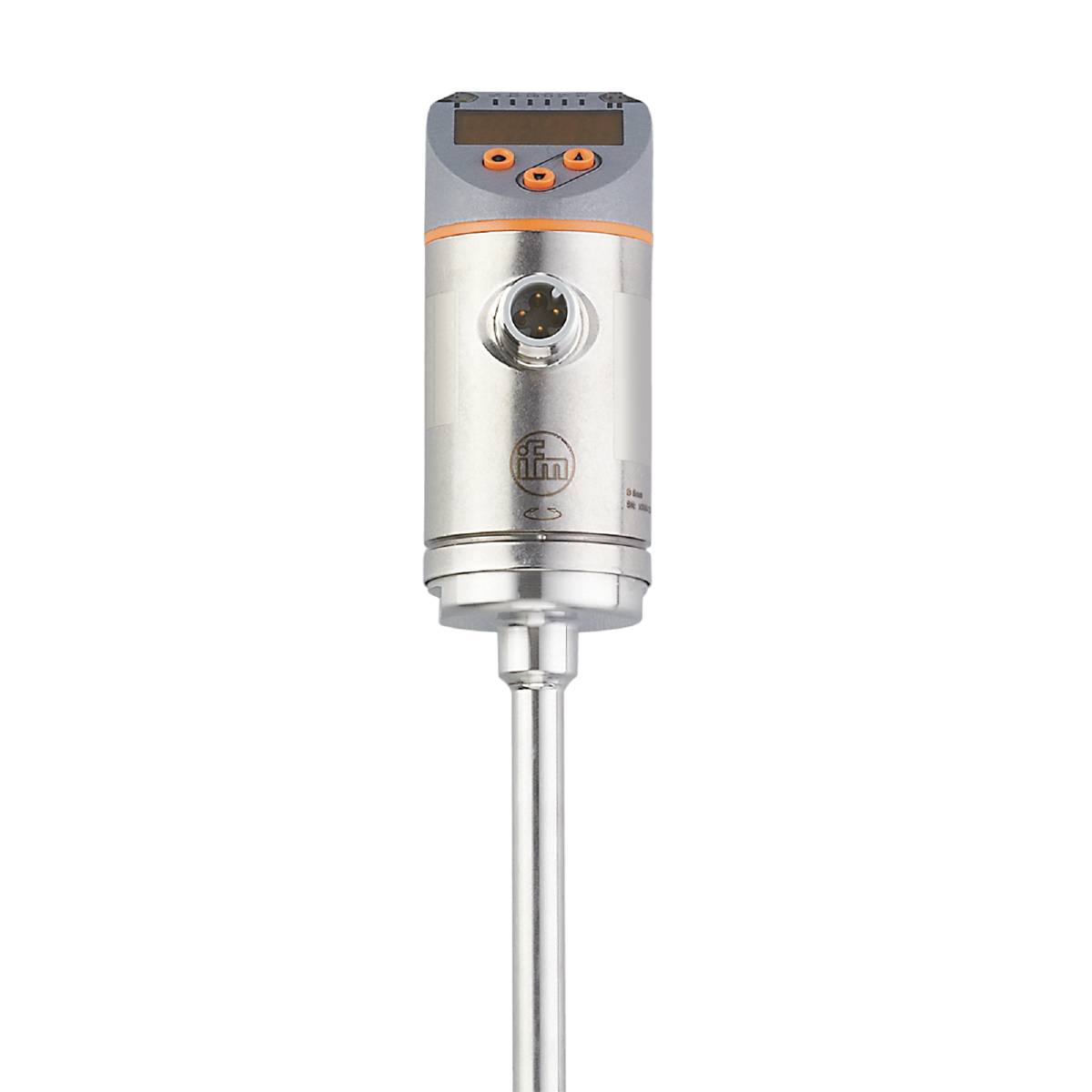

Zdjęcie poglądowe
Zdjęcie poglądowe
ifm Electronic Czujnik przepływu SA4114 SA4114 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik przepływu
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Model katalogowy producenta
SA4114
Zasilanie (zakres)
18 - 30 V/DC
Karta katalogowa (PDF)
Liczba
Suma (1771,54 zł / Sztuka)
zł
2178,99 zł
z VAT (klient indywidualny)
Cechy produktu
ifm SA4114 czujnik przepływu
- Jednoczesny pomiar przepływu i temperatury
- Ze zintegrowanymi krzywymi mediów dla wody, olejów i powietrza
- Czytelny 4-cyfrowy wyświetlacz LED
- Z dwoma skalowalnymi wyjściami analogowymi
- Optymalne ustawienie dzięki możliwości obracania przyłącza procesowego
Dane techniczne
- Prąd wyjścia analogowego [mA]: 4...20; (skalowalne)
- Analogowy punkt końcowy - monitorowanie temperatury [°F]: 39...212
- Analogowy punkt końcowy AEP - media płynne [ft/s]: 1,9...9,85
- Analogowy punkt końcowy AEP - Gasfoermige_Medien [ft/s]: 64...328
- Analogowy punkt startowy - monitorowanie temperatury [°F]: -4...169
- Analogowy punkt początkowy ASP - media płynne [ft/s]: 0...7,95
- Analogowy punkt początkowy ASP - Gasfoermige_Medien [ft/s]: 0...264
- Dynamika reakcji T05 / T09 - monitorowanie temperatury [s]: 1,5 (T09); (Waer; prędkość przepływu: 1...9,85 fp)
- Czas reakcji [s]: 0,5; (T09; woda; glikol: 0,8; powietrze: 7; olej: 1,8; T09 każdy)
- Liczba wyjść analogowych: 2
- Liczba wejść i wyjść: Liczba wyjść analogowych: 2
- Wyświetlacz: Jednostka wyświetlacza: 6 x LED, zielony (%, fps, gpm, cfm, °F, 10³); Mierzone wartości: wyświetlacz alfanumeryczny, czerwony/zielony 4 cyfry
- Wartość długości pręta L [mm]: 100
- Rozdzielczość – media płynne [ft/s]: 0,05
- Rozdzielczość - Gasfoermige_Medien [ft/s]: 2
- Rozdzielczość - monitorowanie temperatury [°F]: 0,5
- Wersja zabezpieczenia zwarciowego: taktowana
- Sygnał wyjściowy: sygnał analogowy
- Czas opóźnienia czuwania [s]: 10
- Cecha szczególna: Pozłacane styki
- Tryb pracy: względny; absolutnie płynny; całkowicie gazowy; (Bezwzględne: zalecany pomiar referencyjny; ustawienie fabryczne: względne)
- Napięcie robocze [V]: 18...30 DC
- Wytrzymałość na ściskanie [bar]: 50
- Zakres ustawień - tryb_pracy_płynu_media_absolutny [ft/s]: 0...9,85
- Zakres ustawień - liquid_media_operating_mode_relative [ft/s]: 0...19,5
- Zakres ustawień - gasfoermige_Medien_Betriebsart_absolut [ft/s]: 0...328
- Zakres ustawień - gasfoermige_Medien_Betriebsart_relativ [ft/s]: 0...656
- Dokładność – tryb pracy_względny: ± (7% MW + 2% MW); (dla trybu względnego w obszarze o największej czułości w następujących warunkach brzegowych:; woda: 68...158 °F; długość wlotu: 5 stóp; DN25 (DIN 2448); pozycja montażu zgodnie z instrukcją; dokładność może różnić się w przypadku innych mediów i pozycji montażowych.)
- Dokładność - monitorowanie temperatury [K]: ± 0,3 / ± 1; (Woda; prędkość przepływu: 1...9,85 fps/powietrze; prędkość przepływu:> 32,8 kl./s)
- Łączne wyniki: 2
- Masa [g]: 262 000
- Największa czułość - tryb_operacji cieczy_media_absolut [ft/s]: 0,15...9,85
- Największa czułość - płynny_media_tryb_operacyjny_względny [ft/s]: 0,15...9,85
- Największa czułość - gasfoermige_Medien_Betriebsart_absolut [ft/s]: 6...328
- Największa czułość - gasfoermige_Medien_Betriebsart_relativ [ft/s]: 6...328
- W krokach - Monitorowanie temperatury [°F]: 0,5
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°F]: -40...212
- Maks. obciążenie [Ω]: 350
- Media: Woda; roztwory glikolu; Powietrze; obrazy olejne
- Temperatura medium [°F]: -4...212
- Zakres pomiarowy - monitorowanie temperatury [°F]: -4...212
- MTTF: 179
- Możliwości parametryzacji: wybór mediów; Tłumienie; funkcja nauczania; Wyświetlacz można obracać / wyłączać; standardowa jednostka miary; Wartość procesu koloru
- Przyłącze procesowe: Ø 8 mm
- Stopień ochrony: IP 65; IP67
- Klasa ochrony III
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu [mA]:< 100
- Dryft temperaturowy [cm/sx 1/K]: 0,01 fps x 1/K (< 68°F;> 158°F)
- Dryft temperaturowy – monitorowanie temperatury: ± 0,003 K/°F
- Gradient temperatury [K/min]: 100
- Odporność na przeciążenie: tak
- Temperatura otoczenia [°F]: -40...176
- Ochrona przed nieprawidłowością biegunową tak
- Materiały mające kontakt z medium: 1.4404 (stal nierdzewna / 316L)
- Powtarzalność - tryb pracy_absolutny: 0,05 m/s; (Woda; prędkość przepływu: 0,05...3 m/s)
- Powtarzalność - tryb pracy_względny: 0,05 m/s; (Woda; prędkość przepływu: 0,05...3 m/s)
- Rodzaj produktu
Czujnik przepływu
- Model katalogowy producenta
SA4114
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Złącze czujnika
M12
- Maksymalne ciśnienie robocze
50 bar
- Rodzaj styku
Analog
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 3321166 ifm Electronic Czujnik przepływu SA4114 SA4114 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
Opis
ifm SA4114 czujnik przepływu
