Name: ifm Electronic Mechatroniczny czujnik przepływu SBZ224 SBZ224 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
Brand: ifm Electronic
SKU: 3321805
Availability: BackOrder

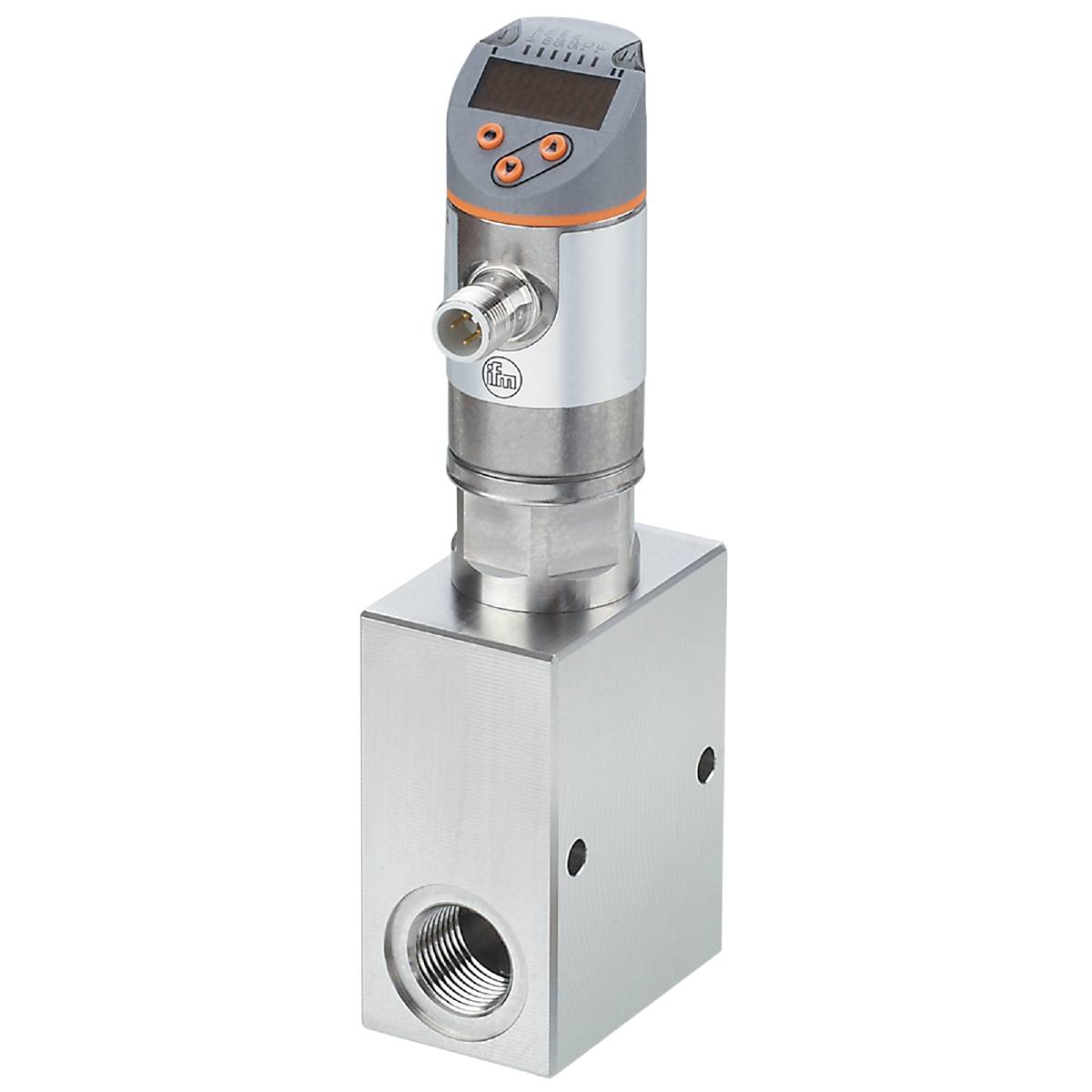

Cyfrowy metalowy czujnik ciśnienia z wyświetlaczem i dwoma pomarańczowymi przyciskami na górnej powierzchni, odpowiedni do połączeń rurowych.

Zdjęcie poglądowe

Rodzaj produktu

Mechatroniczny czujnik przepływu

Minimalne napięcie robocze

18 V/DC

Maksymalne napięcie robocze

30 V/DC

Model katalogowy producenta

SBZ224

Zasilanie (zakres)

18 - 30 V/DC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 26.11

Liczba

Sztuki

Suma (4659,00 zł / Sztuka)

4659,00 zł

3787,80 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 459,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Mechatroniczny czujnik przepływu ifm SBZ224

Solidna obudowa o bardzo dużej odporności na ciśnienie
Odporny na środki czyszczące dzięki elementom ze stali nierdzewnej
Elastyczne zastosowanie dzięki IO-Link, wyjściu analogowemu, przełączającemu i częstotliwościowemu
Zintegrowany czujnik temperatury oszczędza koszty sprzętu
IO-Link umożliwia dokumentowanie procesów czyszczenia

Dane techniczne

Wymiary [mm]: 175,5 x 39 x 59
Prąd wyjścia analogowego [mA]: 4...20
Dynamika odpowiedzi T05 / T09 - monitorowanie temperatury [s]: T09 = 120 (Q> 1 l/min)
Czas reakcji - kontrola przepływu [s]: 0,01
Wyświetlacz: Jednostka wyświetlacza: 6 x LED, zielona; Stan przełączania: 2 x dioda LED, żółta; Wartości mierzone: wyświetlacz alfanumeryczny, wyświetlacz naprzemienny czerwony/zielony, 4 cyfry; Programowanie: wyświetlacz alfanumeryczny, 4 cyfry
Zakres wyświetlania - monitorowanie temperatury [°C]: -32...122
Zakres wyświetlania - monitorowanie temperatury [°F]: -25,6...251,6
Zakres wyświetlania [gph]: 0...951
Zakres wyświetlania [gpm]: 0...15,86
Zakres wyświetlania [l/min]: 0...60
Zakres wyświetlania [m3/h]: 0...3,6
Wytrzymałość na ściskanie [MPa]: 20
Wersja IO-Link: 1.1
Rozmiar kroku - wyjścia przełączające monitorowania prądu [s]: 0,1
Wielkość kroku - wyjście analogowe monitorowania przepływu [s]: 0,1
Norma SDCI: IEC 61131-9 CDV
Typ transmisji IO-Link: COM2 (38,4 kbodów)
Temperatura otoczenia-1 [°C]: 0...60
Rozdzielczość [gph]: 1
Rozdzielczość [gpm]: 0,01
Rozdzielczość [l/min]: 0,01
Rozdzielczość [m3/h]: 0,001
Rozdzielczość - monitorowanie temperatury [°C]: 0,1
Rozdzielczość - monitorowanie temperatury [°F]: 0,1
Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; sygnał częstotliwościowy; Połączenie IO
Wymagana klasa portu głównego: A
Czas opóźnienia gotowości [s]:< 3
Cecha szczególna: Pozłacane styki
Napięcie robocze [V]: 18...30 DC; (wg SEL/PEL)
Tłumienie wyjścia analogowego dAA - kontrola przepływu [s]: 0...5
Wartość procesu tłumienia dAP - kontrola przepływu [s]: 0...5
Wytrzymałość na ściskanie [bar]: 200
Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra praktyka inżynierska
Częstotliwość w punkcie końcowym FRP [Hz]: 10...10000
Częstotliwość w punkcie końcowym FRP - monitorowanie temperatury [Hz]: 10...10000
Częstotliwość wyjściowa [Hz]: 0...10000
Punkt końcowy częstotliwości FEP [gph]: 53...793
Punkt końcowy częstotliwości FEP [gpm]: 0,88...13,2
Punkt końcowy częstotliwości FEP [l/min]: 3,35...50
Punkt końcowy częstotliwości FEP [m3/h]: 0,2...3
Punkt końcowy częstotliwości FEP - monitorowanie temperatury [°C]: 12...100
Punkt końcowy częstotliwości FEP - monitorowanie temperatury [°F]: 53,6...212
Punkt początkowy częstotliwości FSP - monitorowanie temperatury [°C]: -10...78
Punkt początkowy częstotliwości FSP - monitorowanie temperatury [°F]: 14...172,4
Dokładność - monitorowanie temperatury [K]: 3 (25°C; Q> 1 l/min)
Dokładność (w zakresie pomiarowym) - Monitorowanie przepływu: ± (4% MW + 1% MW); (Q> 1 l/min; Temperatura medium i otoczenia: + 22°C ± 4K; Pozycja montażowa stojąca)
Łączne wyniki: 2
Masa [g]: 1734300
W krokach - Monitorowanie temperatury [°C]: 0,1
W krokach - Monitorowanie temperatury [°F]: 0,2
Interfejs komunikacyjny: IO-Link
Zabezpieczenie przed zwarciem: tak
Temperatura przechowywania [°C]: -15...80
Maksymalne obciążenie [Ω]: 500
Maks. spadek napięcia na wyjściu DC [V]: 2
Media: media płynne; Woda; roztwory glikolu; Smar chłodzący
Temperatura medium [°C]: -10...100
Zakres pomiarowy [gph]: 16...793
Zakres pomiarowy [gpm]: 0,26...13,2
Zakres pomiarowy [l/min]: 1...50
Zakres pomiarowy [m3/h]: 0,06...3
Zakres pomiarowy - monitorowanie temperatury [°C]: -10...100
Zakres pomiarowy - monitorowanie temperatury [°F]: 14...212
Dynamika pomiaru: 1:50
Min. czas cyklu procesu [ms]: 3,2
MTTF: 170
Możliwości parametryzacji: Histereza / okno; normalnie otwarty / normalnie zamknięty; logika przełączania; wyjście prądowe/częstotliwościowe; Tłumienie przełączające/wyjście analogowe; Wyświetlacz można obracać / wyłączać; standardowa jednostka miary; wartość procesu barwnego; Współczynnik kalibracji
Profile: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzeń, diagnostyka urządzeń
Przyłącze procesowe: przyłącze gwintowe G 1/2 z gwintem wewnętrznym
Analogowe dane procesowe: 2
Binarne dane procesowe: 2
Punkt resetowania rP [gph]: 0...787
Punkt resetowania rP [gpm]: 0...13.12
Punkt przełączania rP [l/min]: 0...49,65
Punkt przełączania rP [m3/h]: 0...2,98
Punkt przełączenia rP - monitorowanie temperatury [°C]: -10...99,3
Punkt przełączenia rP - monitorowanie temperatury [°F]: 14...210,8
Punkt przełączania SP [gph]: 5...793
Punkt przełączania SP [gpm]: 0,08...13,2
Punkt przełączania SP [l/min]: 0,35...50
Punkt przełączania SP [m3/h]: 0,02...3
Punkt przełączania SP - kontrola temperatury [°C]: -9,3...100
Punkt przełączania SP - monitorowanie temperatury [°F]: 15,2...212
Mechaniczne cykle przełączania: 10 milionów
Rozmiar kroku [gph]: 1
Rozmiar kroku [gpm]: 0,02
Rozmiar kroku [Hz]: 10
Przyrost [l/min]: 0,05
Wielkość stopnia [m3/h]: 0,005
Rozmiar kroku - monitorowanie temperatury [Hz]: 10
Stopień ochrony: IP 65; IP67
Klasa ochrony III
Tryb SIO: tak
Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
Pobór prądu [mA]:< 50
Obciążalność prądowa na wyjście [mA]: 150; (200: ...60 °C; temperatura otoczenia; 250: ...40 °C; temperatura otoczenia)
Dryft temperaturowy – monitorowanie temperatury: 0,029°C/K
Odporność na przeciążenie: tak
Ochrona przed nieprawidłowością biegunową tak
Materiały mające kontakt z medium: 1.4401 (stal nierdzewna / 316); 1.4404 (stal nierdzewna / 316L); O-ring: FKM
Powtarzalność - monitorowanie przepływu: ± 1% MEW

Rodzaj produktu: Mechatroniczny czujnik przepływu

Model katalogowy producenta: SBZ224

Minimalne napięcie robocze: 18 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 18 - 30 V/DC

Złącze czujnika: M12

Czas reakcji: 0.01 s

Wyjście czujnika: IO-Link

Materiał: stal nierdzewna

Specyfikacja materiału: odporny na rdzę

Element uszczelniający: FKM

Materiał obudowy: stal nierdzewna

Minimalna temperatura medium: -10 °C

Maksymalna temperatura medium: 100 °C

Maksymalne ciśnienie robocze: 200 bar

Waga: 1734.300 g

Minimalna temperatura otoczenia: 0 °C

Maksymalna temperatura otoczenia: 60 °C

Długość produktu: 175.5 mm

Szerokość produktu: 39 mm

Wysokość produktu: 59 mm

Wymiary: (D x S x W) 175.5 x 39 x 59 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak
