Kabel do ładowania samochodów elektrycznych Phoenix Contact 1623224 4 m

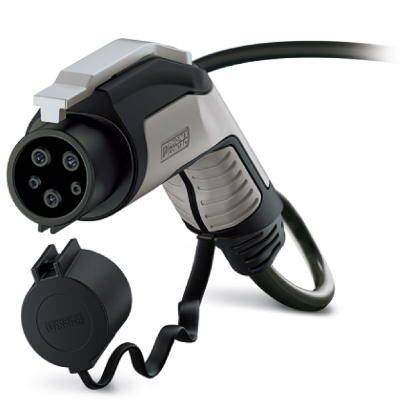

Wtyczka do ładowania samochodu elektrycznego z czarnym przewodem i osłoną ochronną, przeznaczona do podłączania do stacji ładowania.
Elektryczny wtyk ładujący o nowoczesnym designie, w kolorach czarnym i srebrnym, na neutralnym tle.

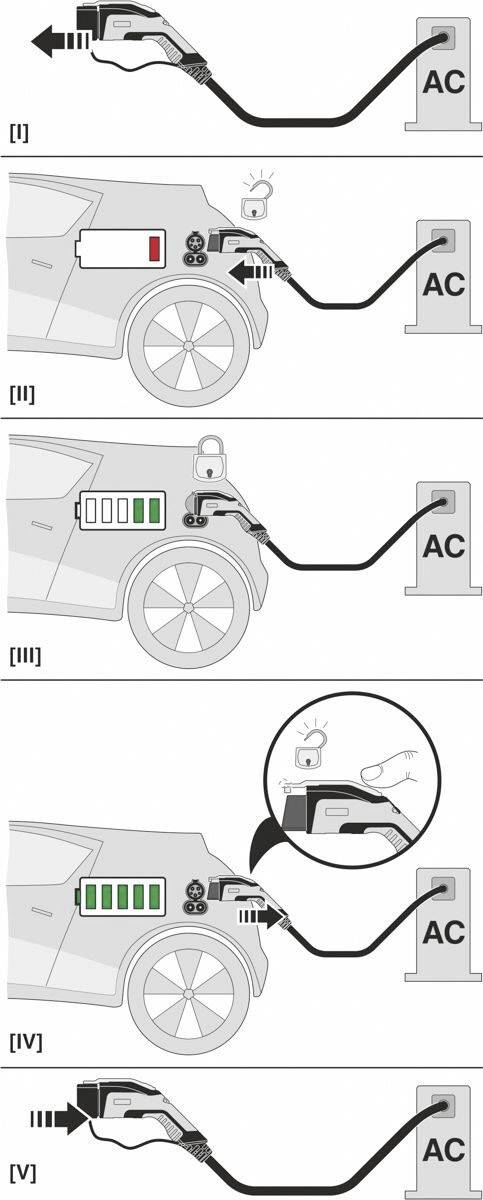

Diagram przedstawia proces ładowania samochodu elektrycznego na stacji ładowania prądem przemiennym, od niskiego do pełnego poziomu naładowania baterii.
Pojazd elektryczny jest podłączany do stacji ładowania prądem przemiennym za pomocą przewodu ładującego.

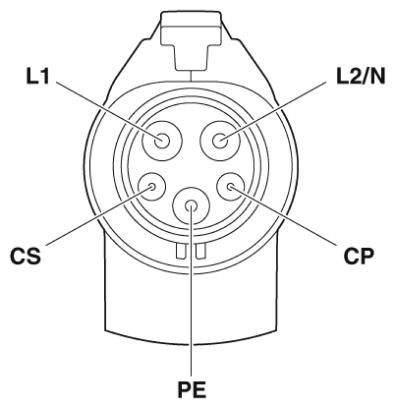

Schemat elektrycznej wtyczki z oznaczeniami: 'L1', 'L2/N', 'CS', 'CP' oraz 'PE', przedstawiający punkty styku i podłączenia.

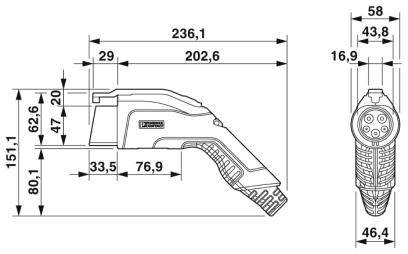

Rysunek techniczny złącza ładowania z wymiarami: długość 236,1 mm, wysokość 80,1 mm. Widok z boku i widok z góry z szczegółowymi wymiarami.
1/6
Zdjęcie poglądowe
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w pon. 4.01.2027
Liczba
Suma (799,00 zł / Sztuka)
799,00 zł
649,59 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Kolor obudowy: Czarny
  • Kolor: Czarny
  • Kolor uchwytu: Szary
  • Materiał obudowy: tworzywo sztuczne
  • Materiał uchwytu: Miękkie tworzywo sztuczne
  • Materiał: Tworzywo sztuczne
  • Styki z powierzchnią materiału: AG
  • Płaszcz zewnętrzny: Czarny
  • Kolor osłony: Czarny
  • Materiał: Nasadka ochronna z miękkiego tworzywa sztucznego
  • Płaszcz zewnętrzny, materiał: TPE-U.
  • Wtyczka ładowania pojazdu, szerokość 58 mm
  • Wtyczka ładowania pojazdu, wysokość: 151.1 mm
  • Wtyczka ładowania pojazdu głębokość 236.1 mm
  • Długość zdejmowanej izolacji 60 mm ±15 mm
  • Temperatura otoczenia (przechowywanie/transport): Od -40°C do +80°C.
  • Moc ładowania maks. 8 kW
  • Liczba styków zasilania: 3 (L1, N, PE)
  • Liczba styków sygnałowych: 2 (CP, CS)
  • Styki sygnałowe prąd znamionowy: 2 A.
  • Styki sygnalizacyjne napięcie znamionowe: 30 V/AC
  • Kodowanie rezystancji: 480 Ω (dźwignia uruchomiona), 150 Ω (dźwignia nieuruchomiona)
  • Cykle łączeniowe> 10000
  • Siła połączenia<: 75 N.
  • Siła ciążenia< 75 N.
  • Minimalny promień gięcia: 192 mm (15 x średnica)
  • Rodzaj przewodu: Proste
  • Średnica zewnętrzna przewodu 12.8 mm ±0.4 mm
  • Budowa przewodów: 3 x 6 mm m2 + 1 x 0.5 mm ²
  • Oporność przewodu< 0.00798 Ω/m.
  • Kolor elementu: Srebrny
  • Materiał dźwigni: Metal
Rodzaj produktu

Kabel do ładowania samochodów elektrycznych

Złącze A

typ 1

Złącze B

z wolnym końcem

Ilość faz

1 faza

Specyfikacja

C-Line, czarny / szary

Moduł obciążenia (eMobility)

Mode 3

Długość kabla

4 m

Napięcie znamionowe

250 V/AC

Natężenie znamionowe

32 A

Natężenie znamionowe - zaokrąglone

32 A

IP44

IP54

Minimalna temperatura

-30 °C

Maksymalna temperatura

+50 °C

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209263 Kabel do ładowania samochodów elektrycznych Phoenix Contact 1623224 4 m

Karta katalogowa 2209263 Kabel do ładowania samochodów elektrycznych Phoenix Contact 1623224 4 m

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209263 Kabel do ładowania samochodów elektrycznych Phoenix Contact 1623224 4 m

Opis

Posrebrzana powierzchnia styków mocy i sygnału. Certyfikat IATF 16949:2016 i ISO 9001:2015.
