Kabel do ładowania samochodów elektrycznych Phoenix Contact 1628199 7 m

Dwa wtyczki ładujące do pojazdów elektrycznych z kablami w kształcie spirali, ułożone obok siebie na białym tle.

Zdjęcie poglądowe

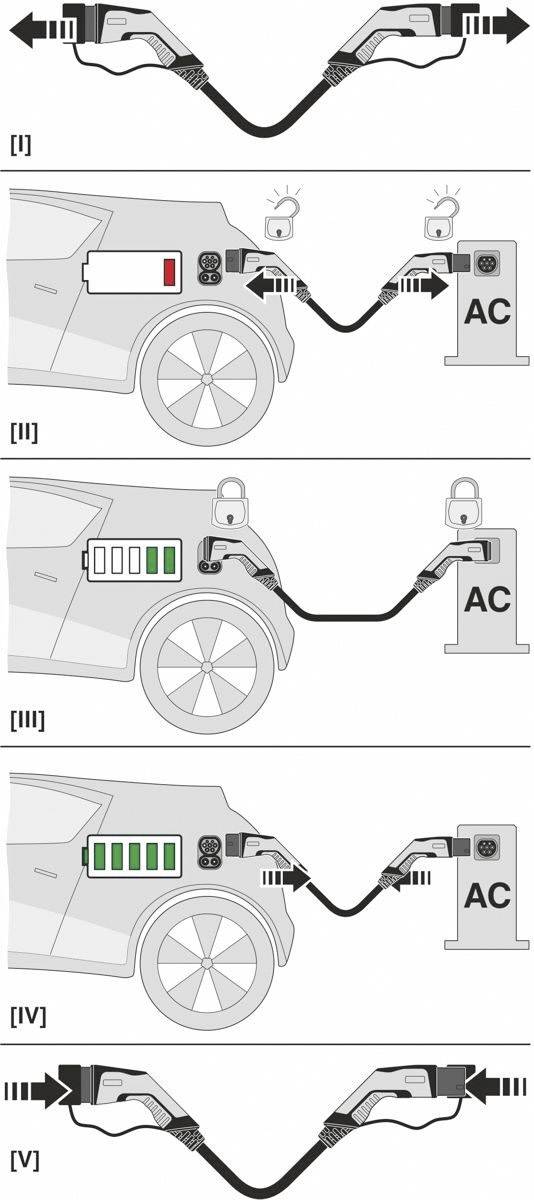

Diagram przedstawia proces ładowania samochodu elektrycznego w czterech krokach: podłączenie kabla, uruchomienie ładowania, napełnianie baterii, odłączenie kabla.

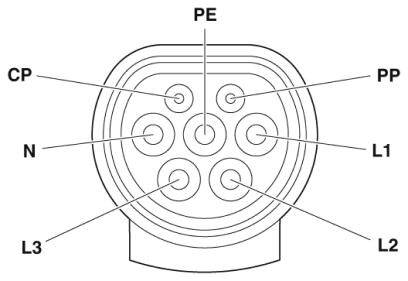

'Schemat złącza: PE, CP, PP, N, L1, L2, L3 z oznaczonymi poszczególnymi pozycjami. System 7-biegunowy, możliwe zastosowanie w ładowarkach.'

Rysunek techniczny wtyczki z wymiarami: długość 233,4 mm, szerokość 46,4 mm, wysokość 131,8 mm. Przedstawiono widok z boku i widok czołowy.

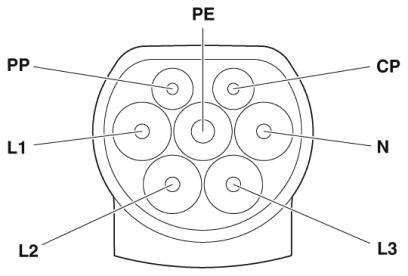

Diagram wtykowy z siedmioma opisanymi stykami: PE, PP, L1, L2, L3, CP, N. Przedstawia rozmieszczenie i funkcje styków.

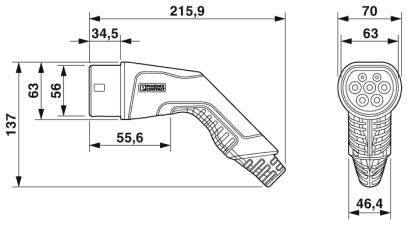

Rysunek techniczny wtyczki z wymiarami: długość 215,9 mm, szerokość 63 mm, wysokość 137 mm. Przedstawia widok z boku i widok z przodu.

Ilustracja samochodu elektrycznego podłączonego kablem do stacji ładowania z napisem "AC".

1/7

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w śr. 30.09

Liczba

Sztuki

Suma (1015,45 zł / Sztuka)

1015,45 zł

1249,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 162,59 zł

Zgłoś wątpliwości prawne

Dane techniczne

Kolor obudowy: Czarny
Kolor: Czarny
Kolor uchwytu: Szary
Materiał obudowy: tworzywo sztuczne
Materiał uchwytu: Miękkie tworzywo sztuczne
Materiał: Tworzywo sztuczne
Styki z powierzchnią materiału: AG
Płaszcz zewnętrzny: Czarny
Kolor osłony: Czarny
Materiał: Nasadka ochronna z miękkiego tworzywa sztucznego
Płaszcz zewnętrzny, materiał: TPE-U.
Wtyczka ładowania pojazdu, szerokość 70 mm
Wtyczka ładowania pojazdu, wysokość: 137 mm
Wtyczka ładowania pojazdu głębokość 215.9 mm
Wysokość wtyczki ładowania infrastruktury 131.8 mm
Wtyczka ładowania infrastruktury, szerokość 58 mm
Głębokość ładowania infrastruktury: 233.4 mm
Temperatura otoczenia (przechowywanie/transport): Od -40°C do +80°C.
Moc ładowania maks. 26.6 kW
Liczba styków mocy: 5 (L1, L2, L3, N, PE)
Liczba styków sygnałowych 2 (CP, PP)
Styki sygnałowe prąd znamionowy: 2 A.
Styki sygnalizacyjne napięcie znamionowe: 30 V/AC
Kodowanie rezystancji: 220 Ω (między PE i PP)
Cykle łączeniowe> 10000
Siła połączenia<: 100 N.
Siła ciążenia< 100 N.
Minimalny promień gięcia: 255 mm (15 x średnica)
Rodzaj przewodu: Proste
Średnica zewnętrzna przewodu 17 mm ±0.4 mm
Budowa przewodów: 5 x 6 mm m2 + 1 x 0.5 mm ²
Oporność przewodu< 0.0033 Ω/m.

Rodzaj produktu: Kabel do ładowania samochodów elektrycznych

Złącze A: typ 2

Złącze B: typ 2

Ilość faz: 3 fazy

Specyfikacja: C-Line, czarny / szary

Moduł obciążenia (eMobility): Mode 3

Długość kabla: 7 m

Napięcie znamionowe: 480 V/AC

Natężenie znamionowe: 32 A

Natężenie znamionowe - zaokrąglone: 32 A

: IP44
IP54

Minimalna temperatura: -30 °C

Maksymalna temperatura: +50 °C

Głębokość produktu: 400.0000 mm

Wysokość produktu: 60.0000 mm

Szerokość produktu: 400.0000 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209274 Kabel do ładowania samochodów elektrycznych Phoenix Contact 1628199 7 m

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209274 Kabel do ładowania samochodów elektrycznych Phoenix Contact 1628199 7 m

Opis

Posrebrzana powierzchnia styków mocy i sygnału. Certyfikat IATF 16949:2016 i ISO 9001:2015.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
