Kabel do ładowania samochodów elektrycznych samochodu elektrycznego Phoenix Contact 1627760 6 m

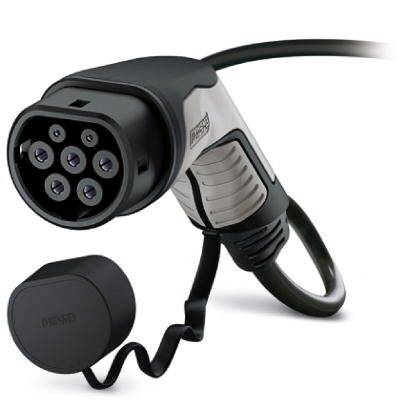

Wtyk ładowania Typ 2 do pojazdów elektrycznych z zdejmowaną nasadką ochronną, połączony z czarnym przewodem.

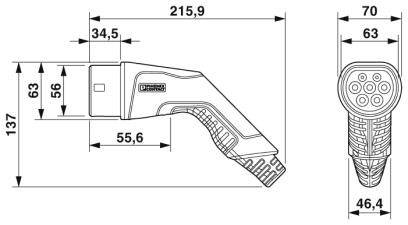

Rysunek techniczny wtyczki z wymiarami: długość 215,9 mm, szerokość 70 mm, wysokość 137 mm. Przedstawiono szczegóły widoku z boku i widoku z przodu.
Schemat elektrycznego samochodu podłączonego do ładowarki prądu przemiennego (AC), z wyraźnie widocznym gniazdem ładowania.
Schemat elektrycznej wtyczki z pięcioma oznaczonymi stykami: 'PE', 'PP', 'L1', 'N' oraz 'CP'.

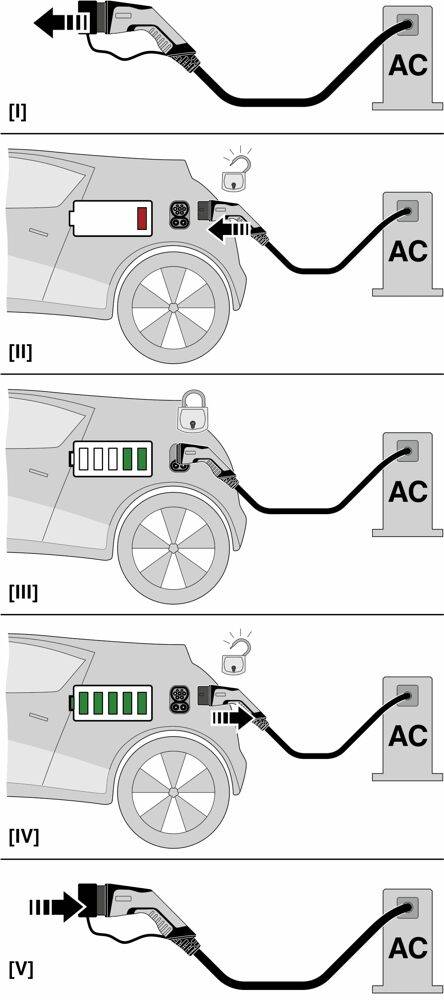

Instrukcja ładowania stacji dla samochodu elektrycznego:<br>1. Podłącz kabel.<br>2. Połącz złącze ładowania w samochodzie.<br>3. Rozpoczyna się ładowanie.<br>4. Sprawdź pełne naładowanie.<br>5. Odłącz kabel od samochodu i stacji.
1/5
Zdjęcie poglądowe
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w pon. 4.01.2027
Liczba
Suma (779,00 zł / Sztuka)
779,00 zł
633,33 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Kolor obudowy: czarny
  • Kolor złączy: czarny
  • Kolor chwytu: szary
  • Materiał obudowy: tworzywo sztuczne
  • Materiał uchwytu: Miękkie tworzywo sztuczne
  • Materiał wtyku: tworzywo sztuczne
  • Styki z powierzchnią: AG
  • Płaszcz zewnętrzny: Czarny
  • Kolor nasadki ochronnej: czarny
  • Materiał nasadki ochronnej: miękki plastik
  • Płaszcz zewnętrzny, materiał: TPE-U.
  • Wtyczka ładowania pojazdu, szerokość 70 mm
  • Wtyczka ładowania pojazdu, wysokość: 137 mm
  • Wtyczka ładowania pojazdu głębokość 215.9 mm
  • Temperatura otoczenia (przechowywanie/transport): Od -40°C do +80°C.
  • Maks. moc ładowania: 8 kW
  • Liczba styków zasilania: 3 (L1, N, PE)
  • Liczba styków sygnałowych 2 (CP, PP)
  • Styki sygnałowe prąd znamionowy: 2 A.
  • Styki sygnalizacyjne napięcie znamionowe: 30 V/AC
  • Kodowanie rezystancji: 220 Ω (między PE i PP)
  • Cykle łączeniowe 10000
  • Siła połączenia: 100 N.
  • Siła ciągnąca: <1 /> 100 N.
  • Minimalny promień gięcia: 192 mm (15 x średnica)
  • Rodzaj przewodu: Prosty
  • Średnica zewnętrzna przewodu 12.8 mm ±0.4 mm
  • Struktura kabla: 3 x 6 mm² + 1 x 0,5 mm²
  • Oporność przewodu 0.00798 Ω/m.
Rodzaj produktu

Kabel do ładowania samochodów elektrycznych

Złącze A

typ 2

Złącze B

z wolnym końcem

Ilość faz

1 faza

Specyfikacja

C-Line, czarny / szary

Moduł obciążenia (eMobility)

Mode 3

Długość kabla

6 m

Napięcie znamionowe

250 V/AC

Natężenie znamionowe

32 A

Natężenie znamionowe - zaokrąglone

32 A

IP44

IP54

Minimalna temperatura

-30 °C

Maksymalna temperatura

+50 °C

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209269 Kabel do ładowania samochodów elektrycznych samochodu elektrycznego Phoenix Contact 1627760 6 m

Karta katalogowa 2209269 Kabel do ładowania samochodów elektrycznych samochodu elektrycznego Phoenix Contact 1627760 6 m

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209269 Kabel do ładowania samochodów elektrycznych samochodu elektrycznego Phoenix Contact 1627760 6 m

Opis

Posrebrzana powierzchnia styków zasilających i sygnałowych. Certyfikowany zgodnie z IATF 16949: 2016 i ISO 9001: 2015.
