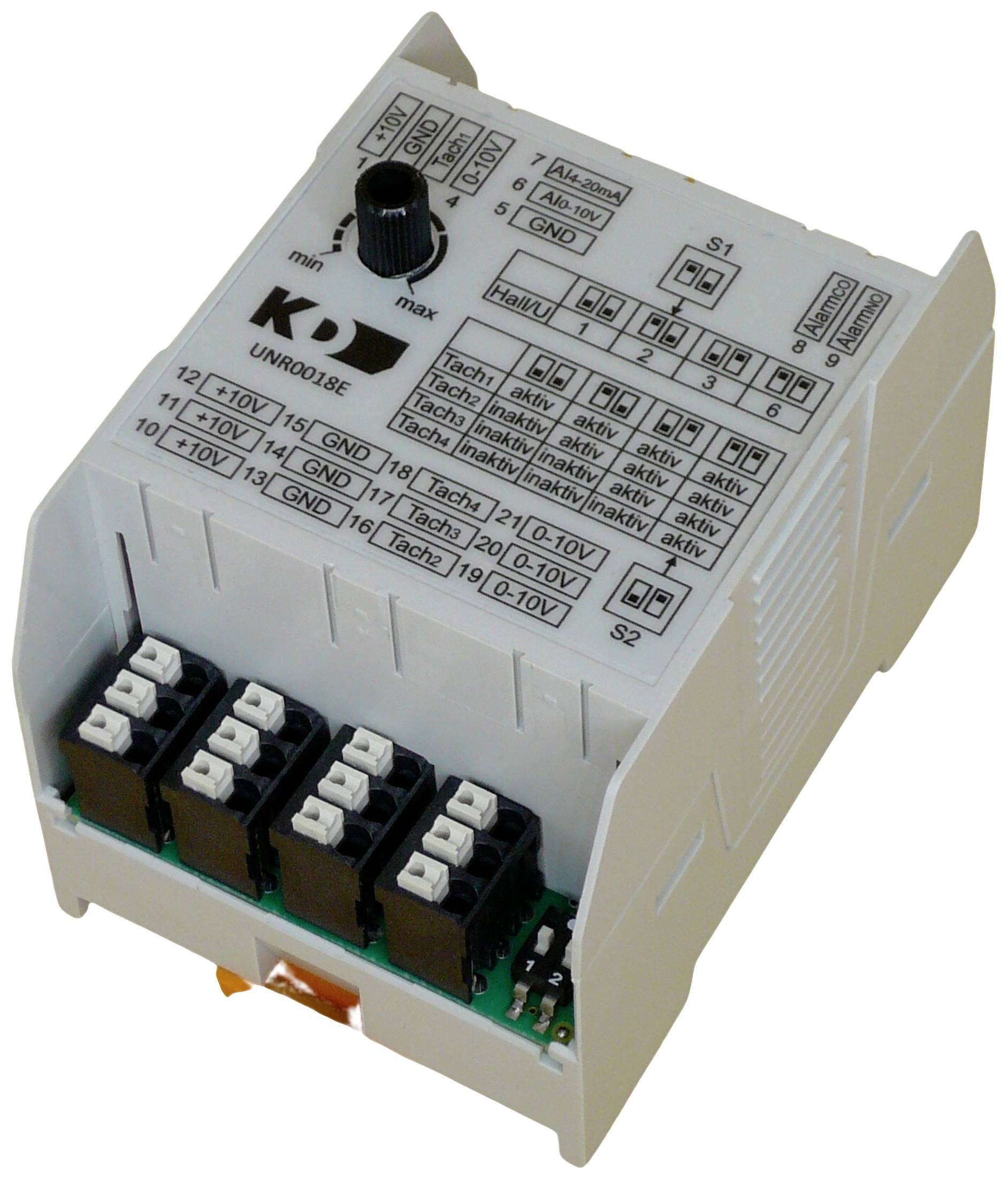

KD Elektronik 26052 Regulator prędkości system szynowy 1250 W
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (799,00 zł / Sztuka)
799,00 zł
649,59 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Kontroler prędkości/monitoring w obudowie
- Monitorowanie i ustawianie prędkości maksymalnie czterech wentylatorów EC
- Regulacja prędkości za pomocą zintegrowanego pokrętła (pot) lub zewnętrznych sygnałów standardowych (4…20 mA, 0…10 V)
- Zasilanie bezpośrednio z napięcia pomocniczego (+10 VDC) wentylatorów EC – nie jest wymagane oddzielne zasilanie
Dane techniczne
- Rodzaj produktu
Regulator prędkości
- Napięcie robocze
10 V
1250 W
- Maksymalne obciążenie styku
5 A
- Sposób montażu
system szynowy
- Kolor
jasnoszary
- Wymiary
(D x S x W) 76 x 52.5 x 60 mm
- Szerokość produktu
52.5 mm
- Wysokość produktu
60 mm
- Długość produktu
76 mm
Do pobrania
Karta katalogowa
Karta katalogowa 2901004 KD Elektronik 26052 Regulator prędkości system szynowy 1250 W
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2901004 KD Elektronik 26052 Regulator prędkości system szynowy 1250 W
Opis
Moduł służy do monitorowania maksymalnie czterech wentylatorów posiadających wyjście Halla (tacho). Awaria monitorowanego wentylatora sygnalizowana jest poprzez przekaźnik alarmowy (zamykacz bezpotencjałowy) i diodę LED.
Za pomocą przełącznika DIP można ustawić, które z przyłączy wentylatora ma być monitorowane. Ponadto próg prędkości, poniżej którego zgłaszana jest awaria, można ustawić za pomocą przełącznika DIP.
Oprócz funkcji monitorowania prędkość wentylatorów można również regulować za pomocą zamontowanego na stałe pokrętła (potencjometru) lub wejścia 4–20 mA lub 0–10 V. Na wyjściu zawsze podawana jest najwyższa wartość z dwóch wejść i potencjometru.
Moduł zasilany jest napięciem pomocniczym +10 VDC wentylatora i ma maksymalny pobór prądu 1,0 mA. Wentylatory należy dostarczyć osobno.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Za pomocą przełącznika DIP można ustawić, które z przyłączy wentylatora ma być monitorowane. Ponadto próg prędkości, poniżej którego zgłaszana jest awaria, można ustawić za pomocą przełącznika DIP.
Oprócz funkcji monitorowania prędkość wentylatorów można również regulować za pomocą zamontowanego na stałe pokrętła (potencjometru) lub wejścia 4–20 mA lub 0–10 V. Na wyjściu zawsze podawana jest najwyższa wartość z dwóch wejść i potencjometru.
Moduł zasilany jest napięciem pomocniczym +10 VDC wentylatora i ma maksymalny pobór prądu 1,0 mA. Wentylatory należy dostarczyć osobno.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Kontroler prędkości/monitoring w obudowie
- maksymalnie 4 wentylatorów EC
- 10VDC (Tolerancja: 9,70-12,4VDC)
- Prąd wejściowy maks. 1,0mA
- 76 x 52,2 x 60 mm
- Kompatybilny z wentylatorami EC firmy ebm-papst z wyjściem Halla/tacho i wejściem sterującym 0…10 V
- Powiadamianie o usterkach poprzez bezpotencjałowy styk alarmowy (obciążalność do 250 VAC / 30 VDC, 5 A)
- Możliwość konfiguracji za pomocą przełącznika DIP
- Montaż: standardowa szyna montażowa 35 mm (TS 35)
- Temperatura pracy: -25…+70°C
- Monitorowanie i wykrywanie awarii wentylatorów, dmuchaw i silników z wyjściem Halla
- Ustawianie prędkości lub sterowanie wentylatorami, dmuchawami i silnikami za pomocą wejścia sterującego (0…10 V)
- Zastosowanie w szafach sterowniczych, urządzeniach grzewczych, urządzeniach wentylacyjnych i klimatyzacyjnych oraz w automatyce budynkowej
Zakres dostawy
- 1 regulator prędkości
Uwagi
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
