Regulator prędkości KD Elektronik SN00009E 151749, 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
4 Sztuki
Liczba
Suma (608,94 zł / Sztuka)
608,94 zł
749,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 4 sztuka
Cechy produktu
Kontroler prędkości PWM SN00009E
- Ustawienie stałej prędkości dla silników prądu stałego i prądu przemiennego z wejściem sterującym PWM
- Bezstopniowa regulacja prędkości w całym zakresie regulacji
- Bezpośrednie podłączenie wentylatorów DC o poborze prądu do 5 A
- Szeroki zakres napięcia wejściowego 12…48 VDC
Dane techniczne
- Rodzaj produktu
Regulator prędkości
- Napięcie robocze
12 V
48 V
0.8 W
- Maksymalne obciążenie styku
5.1 A
- Kolor
jasnoszary
- Waga
40 g
- Wymiary
(D x S x W) 76 x 36 x 60 mm
- Szerokość produktu
36 mm
- Wysokość produktu
60 mm
- Długość produktu
76 mm
Do pobrania
Karta katalogowa
Karta katalogowa 2901007 Regulator prędkości KD Elektronik SN00009E 151749, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2901007 Regulator prędkości KD Elektronik SN00009E 151749, 1 szt.
Opis
Moduł regulatora prędkości służy do ustawiania prędkości silników, wentylatorów, dmuchaw lub pomp za pomocą wejścia sterującego PWM. Można obsługiwać silniki prądu przemiennego lub prądu stałego, chociaż silniki prądu stałego o poborze prądu do 5 A można podłączyć bezpośrednio do regulatora prędkości.
Moduł udostępnia trzy różne typy interfejsów sterujących PWM (otwarty kolektor, otwarty kolektor z podciąganiem, otwarty kolektor z podciąganiem i ograniczeniem do 12 V), z których każdy generuje tę samą prędkość.
Opcjonalnie sygnał tachometru z wentylatora lub silnika można zapętlić przez moduł w celu monitorowania go za pomocą poprzedzającego systemu wykrywania awarii. Sygnał prędkościomierza jest przesyłany wewnętrznie.

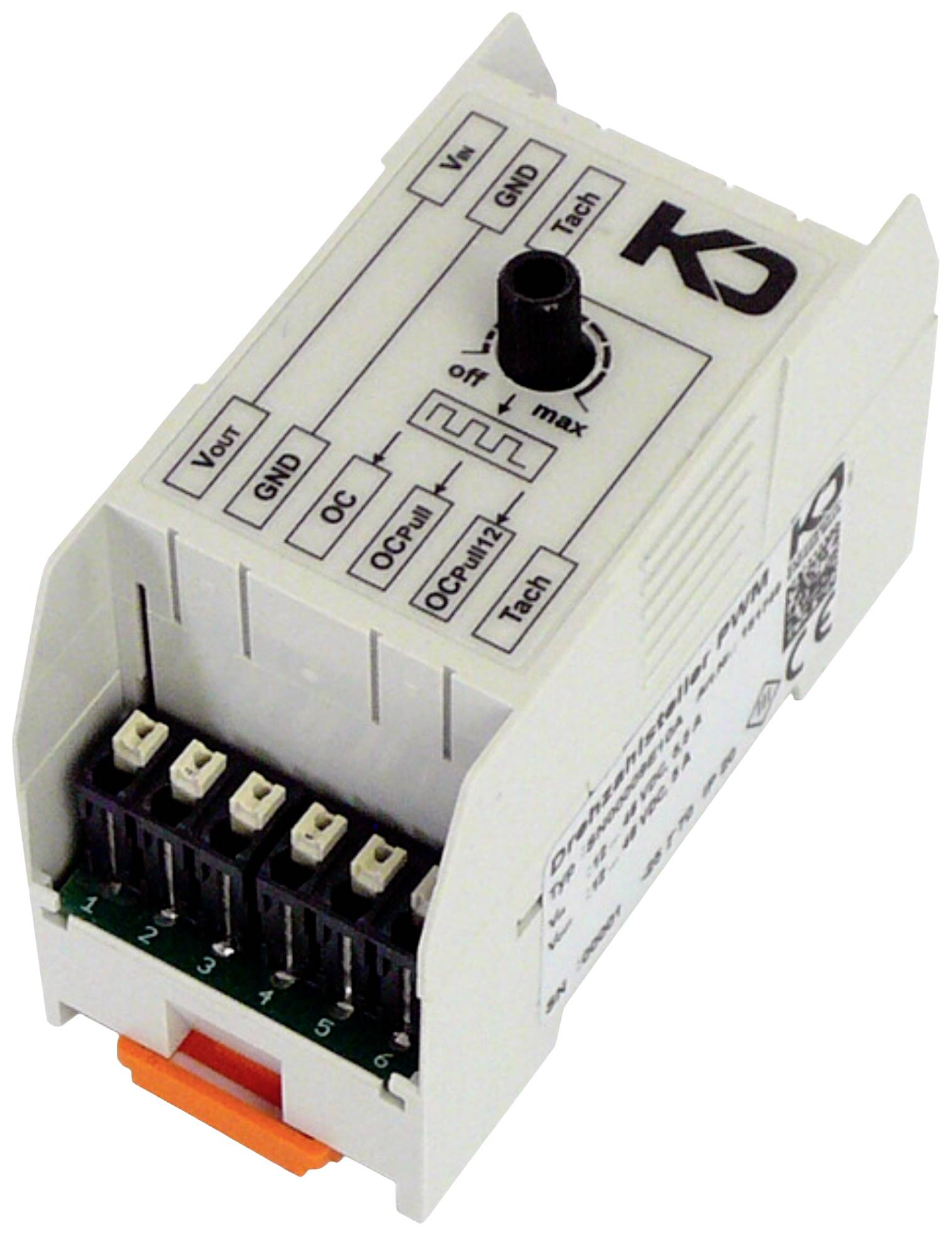

Moduł posiada na górze obsługiwane ręcznie pokrętło, które zmienia sygnał sterujący na trzech wyjściach sterujących PWM od 0% do 100% (cykl pracy). Lewy ogranicznik przycisku odpowiada 0%.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Moduł udostępnia trzy różne typy interfejsów sterujących PWM (otwarty kolektor, otwarty kolektor z podciąganiem, otwarty kolektor z podciąganiem i ograniczeniem do 12 V), z których każdy generuje tę samą prędkość.
Opcjonalnie sygnał tachometru z wentylatora lub silnika można zapętlić przez moduł w celu monitorowania go za pomocą poprzedzającego systemu wykrywania awarii. Sygnał prędkościomierza jest przesyłany wewnętrznie.
Moduł posiada na górze obsługiwane ręcznie pokrętło, które zmienia sygnał sterujący na trzech wyjściach sterujących PWM od 0% do 100% (cykl pracy). Lewy ogranicznik przycisku odpowiada 0%.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Regulator liczby obrotów
- W obudowie PWM SN00009E
- 76x36x60mm
- 12-48 V prądu stałego
- maks. 0,8 W (bez wentylatora)
- maks. 5,1A (w tym maks. prąd wentylatora)
- IP20
- Sygnał prędkościomierza przeszedł w pętlę
- Kompatybilny z wentylatorami ebm-papst
- Montaż: standardowa szyna montażowa 35 mm
- Regulacja prędkości wentylatorów, pomp i silników posiadających wejście sterujące PWM
- Połączona aplikacja z wykrywaniem awarii wentylatorów firmy KD Elektroniksysteme
Uwagi
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
