Konwerter CAN Ixxat 1.01.0353.22012 5 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (3673,98 zł / Sztuka)
3673,98 zł
4519,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka

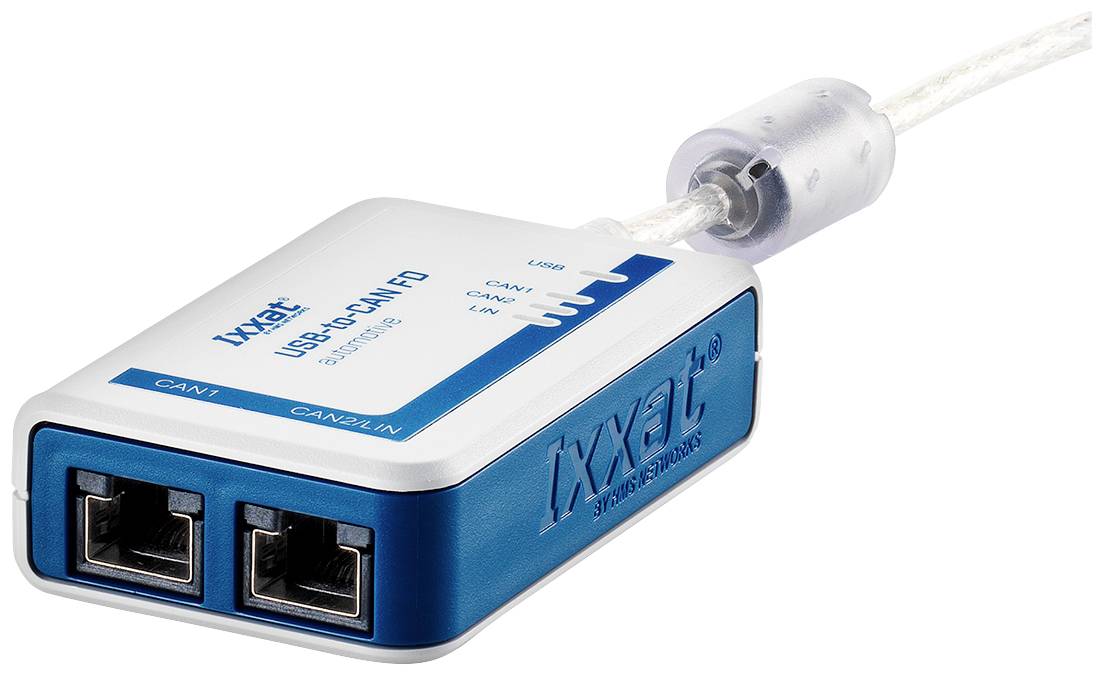

IXXAT USB-to-CAN FD Automotive, aktywny interfejs USB
Cechy produktu
- Interfejsy CAN, CAN-FD i LIN w jednym urządzeniu
- Ekonomiczny i niezwykle wszechstronny
- Jednolity interfejs sterownika umożliwiający łatwą zmianę typu interfejsu komputera
- Do zastosowań przemysłowych i motoryzacyjnych
- Separacja galwaniczna
- Wersja motoryzacyjna ma dwa przełączalne kanały CAN / CAN FD z gniazdami RJ45
Dane techniczne
- Mikrokontroler: 32-Bit
- Prędkości transmisji CAN:10 kBit/s ... 1 Mbit/s.
- Transceiver CAN: mikrochip MCP2562FDT
- Prędkość transmisji CAN-FD: 250/500 kbit / s Szybkość arbitrażu przy 500 ... 10000 kbit / s, szybkość transmisji danych (wstępnie zdefiniowana), możliwe prędkości transmisji określone przez użytkownika
- CAN-FD-Transceiver: mikrochip MCP2562FDT
- Bitrate LIN: maks. 20 kbit/s
- Transceiver LIN: NXP TJA1020
- Kontroler CAN: IFI CAN_FD IP
- Izolacja galwaniczna: 800 V DC/500 V AC 1 min
- Waga ok. 100 g
- Wymiary: 80 x 50 x 22 mm
- Certyfikacja: CE
- Rodzaj produktu
Konwerter CAN
- Model katalogowy producenta
USB-to-CAN FD Automotive
- Napięcie robocze
5 V/DC
- Maksymalna temperatura robocza
+ 70 °C
- Minimalna temperatura robocza
- 20 °C
- Napięcie robocze
Przez USB
- Zakres temperatury roboczej
- 20 do + 70 °C
- Numer katalogowy producenta
1.01.0353.22012
- Pobór prądu
300 mA
- Opakowanie bez plastiku
Opakowania bez tworzyw sztucznych
Do pobrania
Karta katalogowa
Karta katalogowa 1616329 Konwerter CAN Ixxat 1.01.0353.22012 5 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1616329 Konwerter CAN Ixxat 1.01.0353.22012 5 V/DC
Opis
W zależności od wariantu urządzenia, USB-to-CAN FD ma do dwóch przełączalnych kanałów CAN, które obsługują ISO CAN-FD, non-ISO CAN-FD i CAN high-speed. Wersja motoryzacyjna ma również dodatkowy LIN interfejs.
Dzięki zastosowaniu wydajnego sprzętu i podłączenie poprzez port USB 2.0 Hi-Speed (480 Mb/s) można połączyć różnorodność interfejsów szeregowych z bardzo wysoką prędkością przesyłu danych z minimalnym opóźnieniem i niskim poborem mocy. W ten sposób zapewniają niezawodne, bezstratne wysyłanie i odbieranie danych w sieciach CAN o dużej szybkość transmisji danych i małym obciążeniu sieci. Ponadto wiadomości są opatrzony stemplem czasowym i mogą być filtrowane i buforowane bezpośrednio w trybie USB-to-CAN V2.
Niezwykle atrakcyjna cena i kompaktowa konstrukcja interfejsu USB-to-CAN V2 do zastosowania w produktach szeregowych oraz w połączeniu z canAnalyser dla rozwoju, obsługi i konserwacji.
LIN (wariant samochodowy)
Komunikacja LIN jest opcjonalnie obsługiwana w trybie LIN master lub slave. Jako slave LIN interfejs reaguje automatycznie na otrzymane żądania master. Dane odpowiedzi są aktualizowane za pomocą bufora za pośrednictwem interfejsu API komputera. W trybie master połączenia główne są przetwarzane przez aplikację na komputerze. Odebrane wiadomości LIN są przekazywane do aplikacji ze znacznikiem czasu, żądaniem głównym, odpowiedzią i informacją o statusie.
Nowo opracowana, solidna obudowa ułatwia personalizację (custom design / brand labels).

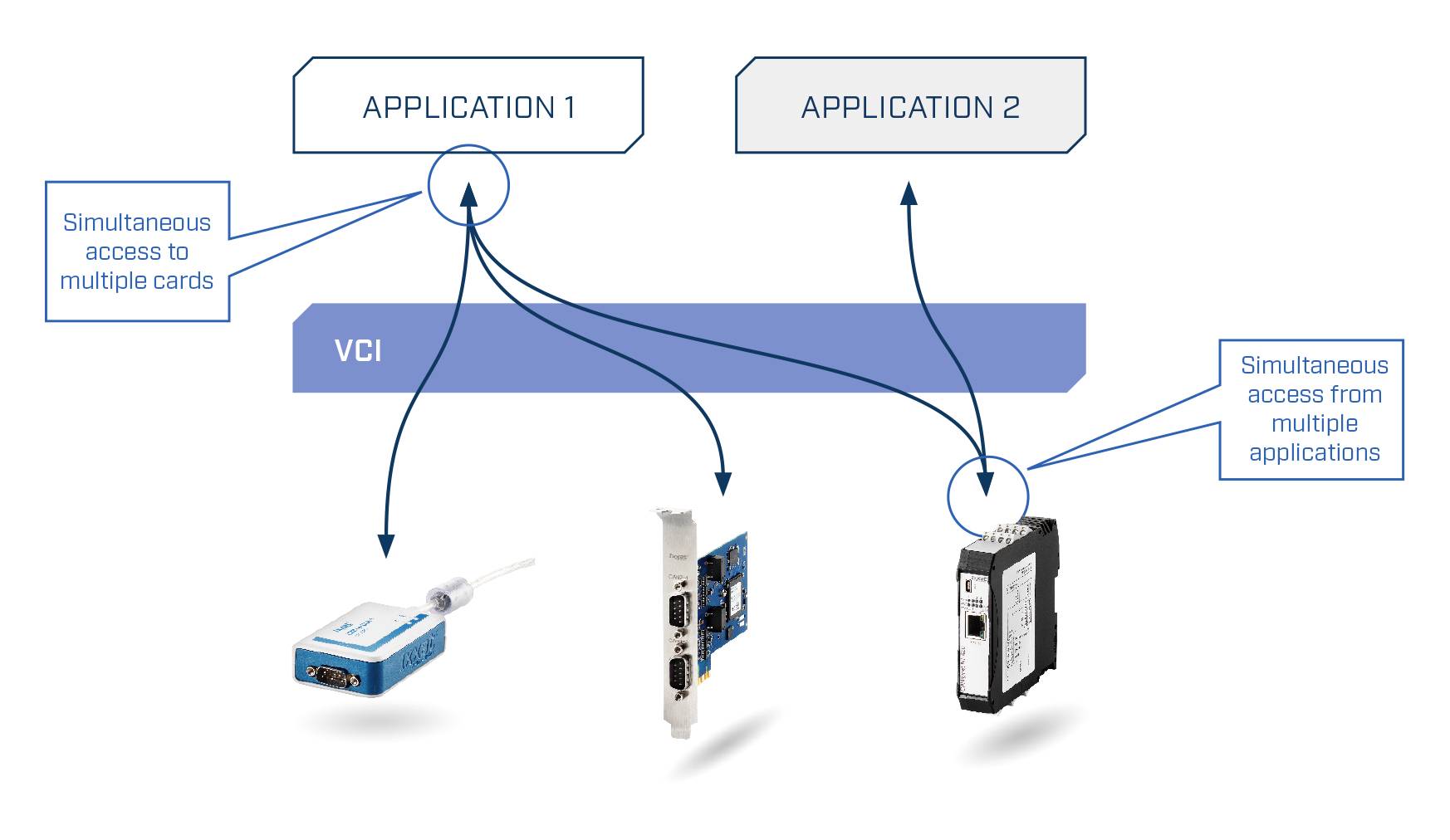

Wszystkie warianty USB-to-CAN FD są obsługiwane przez pakiety sterowników IXXAT, interfejsy API dla wyższych protokołów CAN i narzędzia IXXAT.
Dzięki zastosowaniu wydajnego sprzętu i podłączenie poprzez port USB 2.0 Hi-Speed (480 Mb/s) można połączyć różnorodność interfejsów szeregowych z bardzo wysoką prędkością przesyłu danych z minimalnym opóźnieniem i niskim poborem mocy. W ten sposób zapewniają niezawodne, bezstratne wysyłanie i odbieranie danych w sieciach CAN o dużej szybkość transmisji danych i małym obciążeniu sieci. Ponadto wiadomości są opatrzony stemplem czasowym i mogą być filtrowane i buforowane bezpośrednio w trybie USB-to-CAN V2.
Niezwykle atrakcyjna cena i kompaktowa konstrukcja interfejsu USB-to-CAN V2 do zastosowania w produktach szeregowych oraz w połączeniu z canAnalyser dla rozwoju, obsługi i konserwacji.
LIN (wariant samochodowy)
Komunikacja LIN jest opcjonalnie obsługiwana w trybie LIN master lub slave. Jako slave LIN interfejs reaguje automatycznie na otrzymane żądania master. Dane odpowiedzi są aktualizowane za pomocą bufora za pośrednictwem interfejsu API komputera. W trybie master połączenia główne są przetwarzane przez aplikację na komputerze. Odebrane wiadomości LIN są przekazywane do aplikacji ze znacznikiem czasu, żądaniem głównym, odpowiedzią i informacją o statusie.
Nowo opracowana, solidna obudowa ułatwia personalizację (custom design / brand labels).
Wszystkie warianty USB-to-CAN FD są obsługiwane przez pakiety sterowników IXXAT, interfejsy API dla wyższych protokołów CAN i narzędzia IXXAT.
Zakres dostawy
- Interfejs USB-to-CAN FD w wariancie Automotive
- 2 x RJ45 na kabel adaptera Sub-D9 (tylko dla motoryzacji USB-to-CAN V2)
- Instrukcja obsługi
- Sterownik CAN VCI dla Windows Prosty monitor CAN bus "canAnalyser Mini".
Uwagi
Sterowniki można pobrać od producenta.
