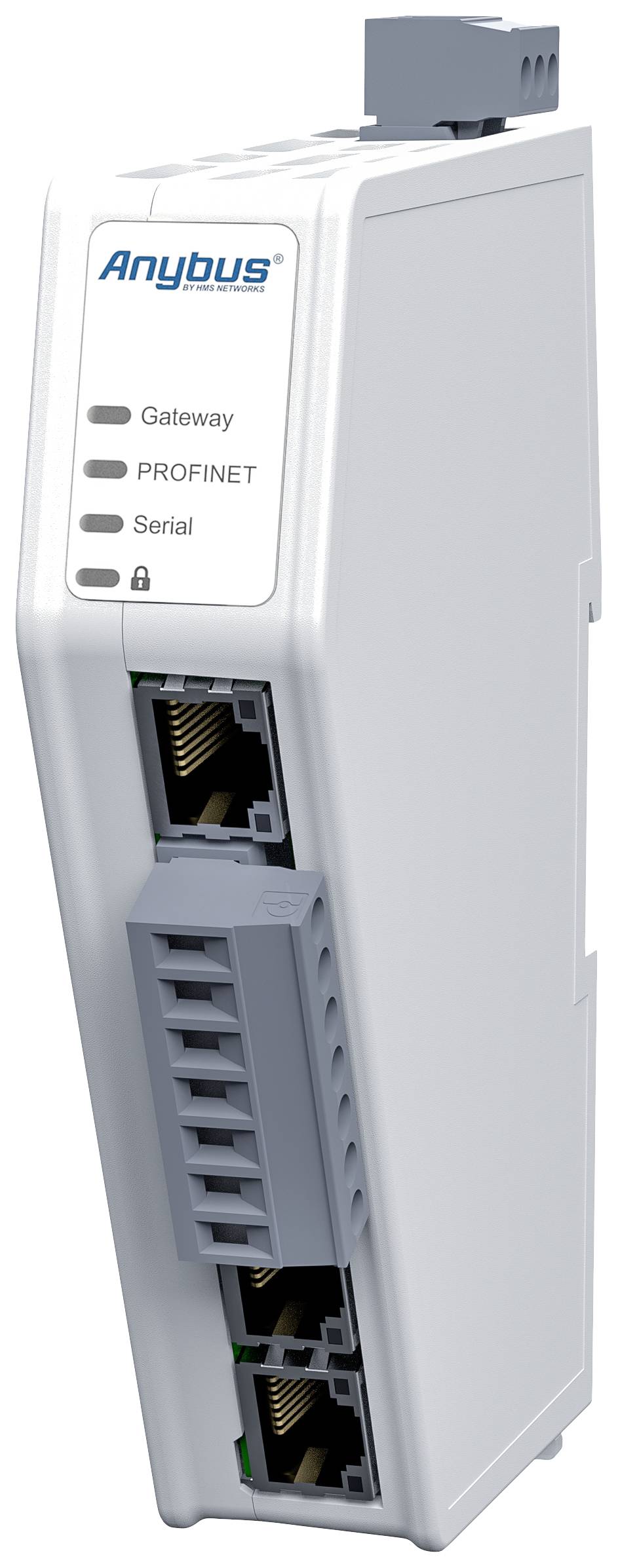

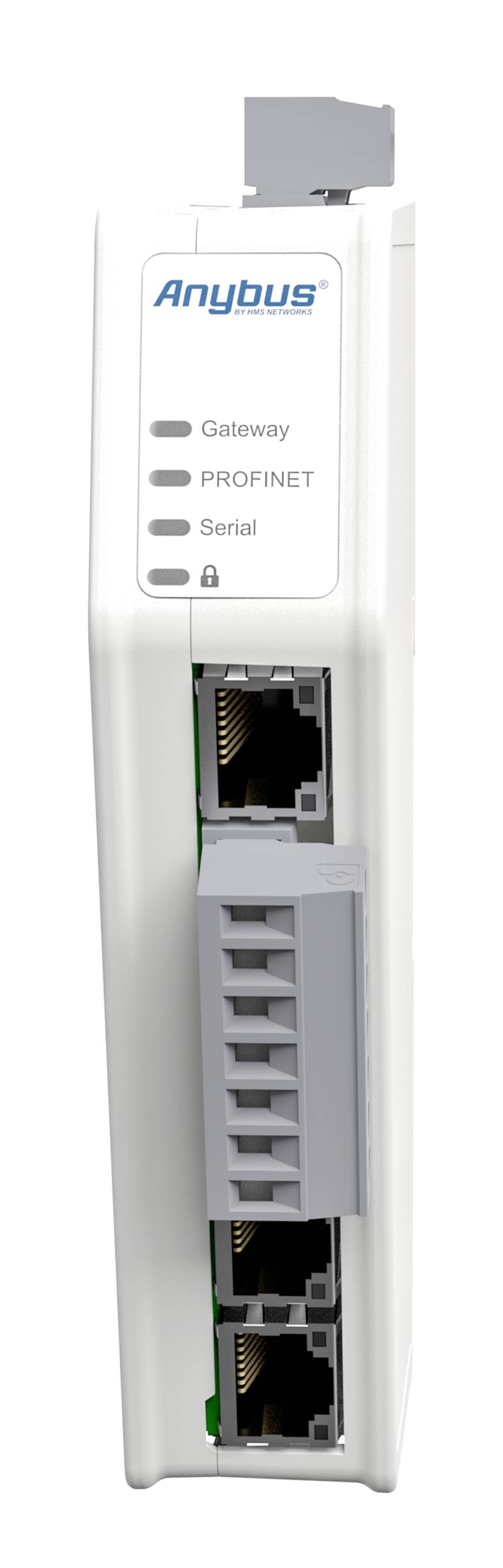

Konwerter szeregowy Anybus ABC3013 RS-485, RS-232, Modbus-RTU, Profinet
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
22 Sztuki
Liczba
Suma (2942,28 zł / Sztuka)
2942,28 zł
3619,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Wymiary: (dł. x szer. x wys.) z portem szeregowym i wtyczką zasilania: 98 x 27 x 144 mm
- Waga: 150 g
- Przyciski i przełączniki: przycisk resetowania i wyłącznik bezpieczeństwa
- Diody LED: Wyświetlanie statusu bramki, jak również sieci przemysłowej wyższego poziomu i podsieci szeregowej
- Stopień ochrony: IP20
- Materiał obudowy: PC ABS, UL 94 VO
- Montaż: szyna DIN (35*7,5/15)
- Temperatura robocza: -25 do +70°C
- Temperatura przechowywania: od -40 do + +85 °C
- Wilgotność względna: 0-95% bez kondensacji
- Wysokość montażu: do 2000 m
- Zasilanie
- Napięcie wejściowe: 12 - 30 VDC
- Pobór prądu: Typowe wartości: 160 mA przy 24 V, maksymalnie 400 mA przy 12 V
- Połączenie zasilania: 3-pinowe złącze Phoenix
- Ochrona: odwrotna polaryzacja i zabezpieczenie przed zwarciem
- PORT SZEREGOWY RS232/485
- Połączenia: 1 x RS232/RS485
- Szybkość transmisji: 1200 bps do 128 kbps
- Maksymalna liczba stacji: 31
- Izolacja: Izolacja galwaniczna
- Złącze: 7-pinowe złącze Phoenix
- Maksymalna liczba węzłów: 31
- MODBUS RTU
- Tryb pracy: master
- Obsługiwane funkcje: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Maksymalna liczba poleceń: 150
- Rozmiar danych wejściowych: 1024 bajty
- Rozmiar danych wyjściowych: 1024 bajty
- POŁĄCZENIA ETHERNETOWE
- Połączenia: 2 x Ethernet
- Izolacja: Izolacja galwaniczna
- Szybkość transmisji: 10/100 Mbit/s pełny dupleks
- Złącze: RJ45
- Przełącznik: dwuportowy przełącznik przecinający
- PROFINET
- Tryb pracy: urządzenie PROFINET IO (slave)
- Klasa: A, B
- Kanały komunikacji: Kanał czasu rzeczywistego (RT)
- Rozmiar danych wejściowych: 1 024 bajty
- Rozmiar danych wyjściowych: 1 024 bajty
- Minimalny czas cyklu: 1 ms
- Maksymalna liczba połączeń: 1 relacja aplikacji sterownika IO + 2 relacje aplikacji dostępu do urządzenia
- Klasa obciążenia sieci: Klasa III
- Rekordy I&M: dane producenta (I&M0), informacje o znaczniku (I&M1), data/godzina (I&M2), opis (I&M3)
- SNMP: Dostępne
- Rodzaj produktu
Konwerter szeregowy
- Interfejs Advantech
RS-485
RS-232
Modbus-RTU
Profinet
- Model katalogowy producenta
ABC3013
- Maksymalna temperatura robocza
+ 70 °C
- Minimalna temperatura robocza
-25 °C
- Napięcie robocze
12-30 V DC
- Zakres temperatury roboczej
-25 do + 70 °C
- Wymiary
(S x W) 27 mm x 144 mm
- Maksymalny pobór natężenia
400 mA
- Wysokość produktu
144 mm
- Szerokość produktu
27 mm
- Numer katalogowy producenta
ABC3013
- Interfejs
Profinet IO
- Pobór prądu
160 mA
- Opakowanie bez plastiku
Opakowania bez tworzyw sztucznych
Do pobrania
Karta katalogowa
Karta katalogowa 2476382 Konwerter szeregowy Anybus ABC3013 RS-485, RS-232, Modbus-RTU, Profinet
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2476382 Konwerter szeregowy Anybus ABC3013 RS-485, RS-232, Modbus-RTU, Profinet
Informacje
Informacje 2476382 Konwerter szeregowy Anybus ABC3013 RS-485, RS-232, Modbus-RTU, Profinet
Opis

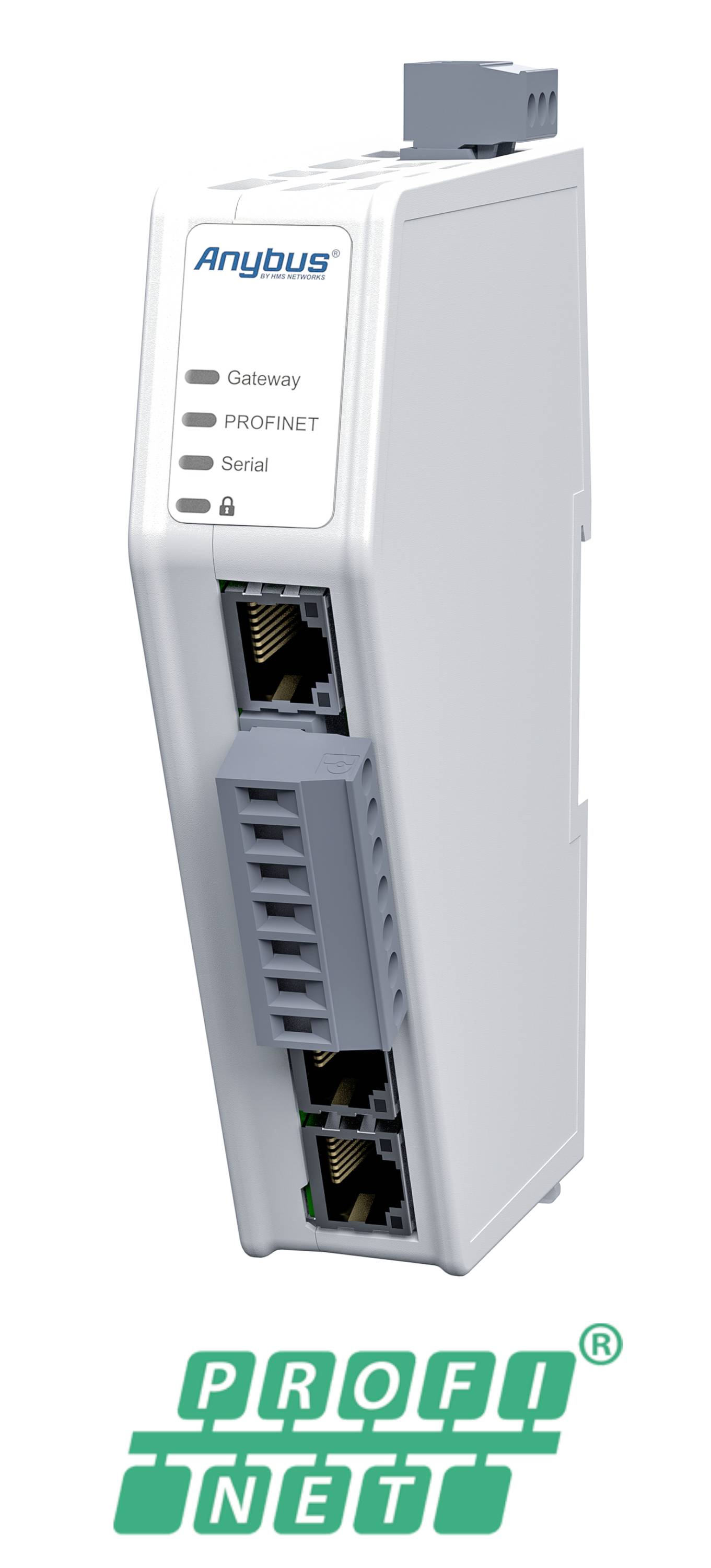

Serial master - urządzenie PROFINET IO
Komunikator Anybus umożliwia integrację urządzeń szeregowych (RS-232/485) w sieci PROFINET. Nie wymaga to żadnych zmian w urządzeniu szeregowym.
Konwerter protokołów może przesyłać duże ilości danych, jest łatwy w konfiguracji dzięki interfejsowi sieciowemu typu „przeciągnij i upuść” i jest oparty na sprawdzonej technologii Anybus.
Konwertuje prawie każdy protokół szeregowy
Komunikator może konwertować prawie każdy protokół szeregowy, np. protokoły master/slave, takie jak Modbus RTU, ale także specyficzne dla producenta protokoły Query/Response lub Produce/Consume.
Typowe aplikacje szeregowe
np. przetwornice częstotliwości, czujniki, siłowniki, terminale obsługowe, czytniki kodów kreskowych, czytniki RFID czy wagi przemysłowe.
Cechy i zalety
• Transmisja do 1024 bajtów w obu kierunkach
• Konwertuje standardowe i zastrzeżone protokoły RS-232/485
• Internetowy interfejs konfiguracyjny typu „przeciągnij i upuść”
• Zakres temperatur przemysłowych od -25 do +70 °C
• Sprawdzona technologia Anybus: procesor sieciowy NP40
• Układ bezpieczeństwa, przełącznik bezpieczeństwa i bezpieczne uruchamianie (Secure Boot)
Transmisja do 1024 bajtów danych
Trendem jest przesyłanie coraz większej ilości danych. Dlatego komunikator Anybus jest przeznaczony do przesyłania dużych ilości danych. Może wysyłać 1024 bajty danych do głównego sterownika PLC i odbierać 1024 bajty danych z PLC, więc łącznie można przesłać 2048 bajtów. Dzięki obsłudze do 150 poleceń Modbus, nawet złożone konfiguracje z wieloma węzłami mogą być łatwo przetwarzane.
Przeciągnij i upuść interfejs sieciowy
Konfiguracja konwertera protokołów odbywa się szybko za pomocą graficznego, internetowego interfejsu użytkownika. Nie trzeba instalować żadnego oprogramowania. Po prostu otwórz swoją ulubioną przeglądarkę internetową i zacznij.
Zakres temperatur przemysłowych
Przemysłowy zakres temperatur pracy od -25 do +70 °C zapewnia, że komunikator przekonuje nawet w wymagających warunkach.
Sprawdzona technologia NP40
Komunikator oparty jest na sprawdzonym procesorze sieciowym Anybus NP40. Wykorzystywany w niezliczonych aplikacjach wbudowanych na całym świecie, NP40 jest branżowym wzorcem niezawodnej komunikacji przemysłowej.
Wyłącznik bezpieczeństwa
Nawet przy wyrafinowanych środkach bezpieczeństwa błąd ludzki jest nadal główną przyczyną naruszeń bezpieczeństwa. Dlatego komunikator posiada przełącznik bezpieczeństwa, który blokuje konfigurację i uniemożliwia dostęp do internetowego interfejsu konfiguracyjnego. Po zakończeniu konfiguracji po prostu przesuń przełącznik bezpieczeństwa do pozycji zablokowanej. Dioda kłódki na komunikatorze zaświeci się.
Układ zabezpieczający i bezpieczny rozruch
Aby sprostać obecnym i przyszłym wyzwaniom związanym z bezpieczeństwem, komunikator jest wyposażony w najnowszy układ zabezpieczający Anybus. "Secure Boot" - bezpieczne uruchamianie - zapewnia, że oprogramowanie układowe nie zostało zmanipulowane.

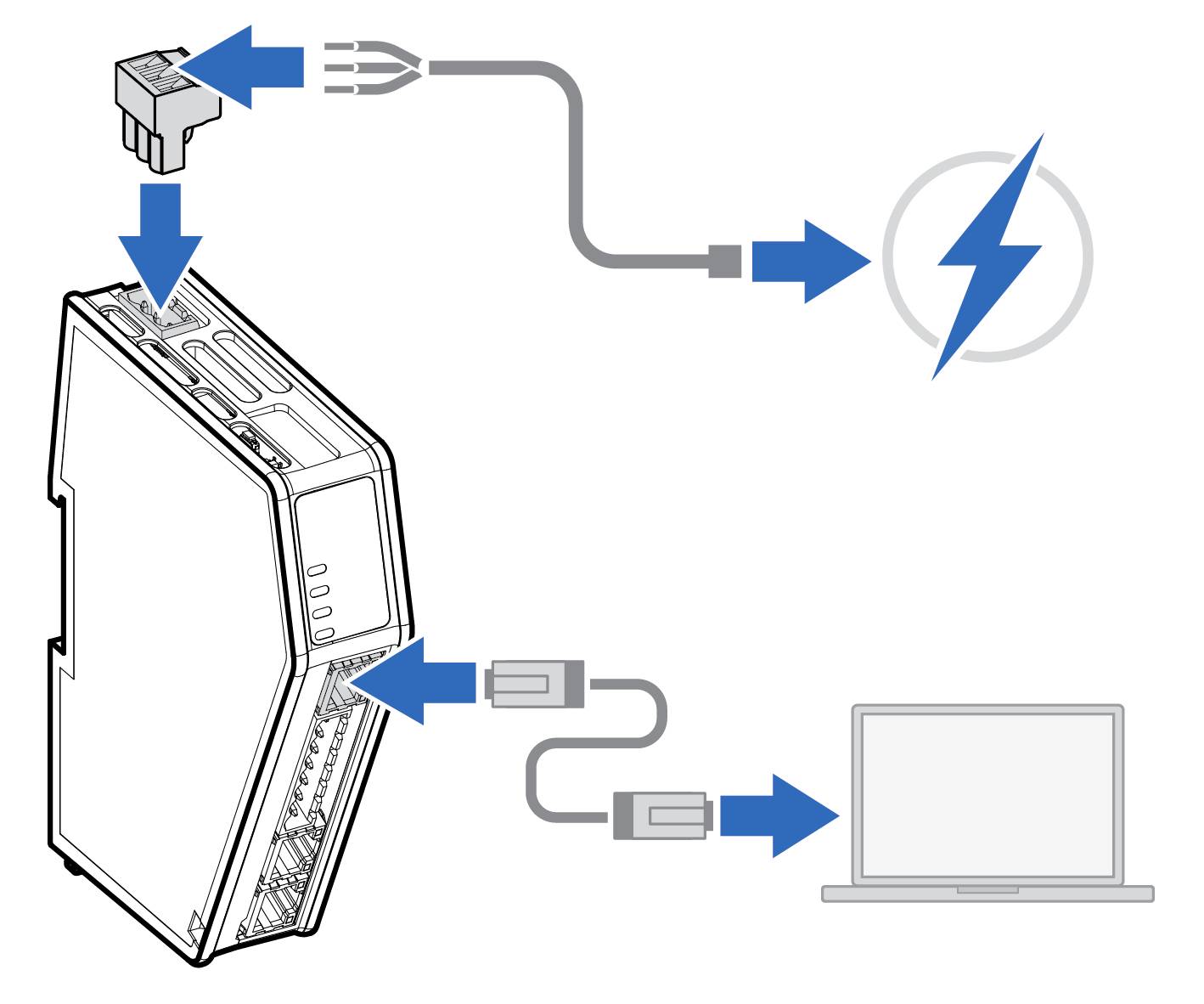

Port konfiguracyjny Ethernet
Dzięki portowi konfiguracyjnemu Ethernet nie jest wymagany żaden specjalny kabel konfiguracyjny. Można również łatwo nawiązać połączenie z konwerterem protokołów, m.in. B. do monitorowania ruchu w sieci.
Zoptymalizowany do montażu na szynie DIN
Smukła obudowa, porty sieciowe z przodu i wkręcane złącze kabla szeregowego zapewniają szybką i łatwą instalację oraz podłączenie komunikatora.
Diagnostyka
Kiedy otworzysz interfejs sieciowy Communicator, natychmiast zobaczysz status połączenia PROFINET i połączenia szeregowego. Możesz także zobaczyć stan poszczególnych węzłów szeregowych. Strona szeregowa i zdarzenia są rejestrowane w celach analitycznych.
Pomoc
Czasami natrafiasz na problem, z którym potrzebujesz pomocy. Dlatego w interfejsie użytkownika umieściliśmy stronę pomocy z informacjami kontaktowymi. Dostępny jest również przycisk do tworzenia pakietu pomocy technicznej, aby ułatwić rozwiązywanie problemów.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Komunikator Anybus umożliwia integrację urządzeń szeregowych (RS-232/485) w sieci PROFINET. Nie wymaga to żadnych zmian w urządzeniu szeregowym.
Konwerter protokołów może przesyłać duże ilości danych, jest łatwy w konfiguracji dzięki interfejsowi sieciowemu typu „przeciągnij i upuść” i jest oparty na sprawdzonej technologii Anybus.
Konwertuje prawie każdy protokół szeregowy
Komunikator może konwertować prawie każdy protokół szeregowy, np. protokoły master/slave, takie jak Modbus RTU, ale także specyficzne dla producenta protokoły Query/Response lub Produce/Consume.
Typowe aplikacje szeregowe
np. przetwornice częstotliwości, czujniki, siłowniki, terminale obsługowe, czytniki kodów kreskowych, czytniki RFID czy wagi przemysłowe.
Cechy i zalety
• Transmisja do 1024 bajtów w obu kierunkach
• Konwertuje standardowe i zastrzeżone protokoły RS-232/485
• Internetowy interfejs konfiguracyjny typu „przeciągnij i upuść”
• Zakres temperatur przemysłowych od -25 do +70 °C
• Sprawdzona technologia Anybus: procesor sieciowy NP40
• Układ bezpieczeństwa, przełącznik bezpieczeństwa i bezpieczne uruchamianie (Secure Boot)
Transmisja do 1024 bajtów danych
Trendem jest przesyłanie coraz większej ilości danych. Dlatego komunikator Anybus jest przeznaczony do przesyłania dużych ilości danych. Może wysyłać 1024 bajty danych do głównego sterownika PLC i odbierać 1024 bajty danych z PLC, więc łącznie można przesłać 2048 bajtów. Dzięki obsłudze do 150 poleceń Modbus, nawet złożone konfiguracje z wieloma węzłami mogą być łatwo przetwarzane.
Przeciągnij i upuść interfejs sieciowy
Konfiguracja konwertera protokołów odbywa się szybko za pomocą graficznego, internetowego interfejsu użytkownika. Nie trzeba instalować żadnego oprogramowania. Po prostu otwórz swoją ulubioną przeglądarkę internetową i zacznij.
Zakres temperatur przemysłowych
Przemysłowy zakres temperatur pracy od -25 do +70 °C zapewnia, że komunikator przekonuje nawet w wymagających warunkach.
Sprawdzona technologia NP40
Komunikator oparty jest na sprawdzonym procesorze sieciowym Anybus NP40. Wykorzystywany w niezliczonych aplikacjach wbudowanych na całym świecie, NP40 jest branżowym wzorcem niezawodnej komunikacji przemysłowej.
Wyłącznik bezpieczeństwa
Nawet przy wyrafinowanych środkach bezpieczeństwa błąd ludzki jest nadal główną przyczyną naruszeń bezpieczeństwa. Dlatego komunikator posiada przełącznik bezpieczeństwa, który blokuje konfigurację i uniemożliwia dostęp do internetowego interfejsu konfiguracyjnego. Po zakończeniu konfiguracji po prostu przesuń przełącznik bezpieczeństwa do pozycji zablokowanej. Dioda kłódki na komunikatorze zaświeci się.
Układ zabezpieczający i bezpieczny rozruch
Aby sprostać obecnym i przyszłym wyzwaniom związanym z bezpieczeństwem, komunikator jest wyposażony w najnowszy układ zabezpieczający Anybus. "Secure Boot" - bezpieczne uruchamianie - zapewnia, że oprogramowanie układowe nie zostało zmanipulowane.
Port konfiguracyjny Ethernet
Dzięki portowi konfiguracyjnemu Ethernet nie jest wymagany żaden specjalny kabel konfiguracyjny. Można również łatwo nawiązać połączenie z konwerterem protokołów, m.in. B. do monitorowania ruchu w sieci.
Zoptymalizowany do montażu na szynie DIN
Smukła obudowa, porty sieciowe z przodu i wkręcane złącze kabla szeregowego zapewniają szybką i łatwą instalację oraz podłączenie komunikatora.
Diagnostyka
Kiedy otworzysz interfejs sieciowy Communicator, natychmiast zobaczysz status połączenia PROFINET i połączenia szeregowego. Możesz także zobaczyć stan poszczególnych węzłów szeregowych. Strona szeregowa i zdarzenia są rejestrowane w celach analitycznych.
Pomoc
Czasami natrafiasz na problem, z którym potrzebujesz pomocy. Dlatego w interfejsie użytkownika umieściliśmy stronę pomocy z informacjami kontaktowymi. Dostępny jest również przycisk do tworzenia pakietu pomocy technicznej, aby ułatwić rozwiązywanie problemów.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Zakres dostawy
- Instrukcja szybkiej instalacji
- 7-pinowy zacisk śrubowy
- Złącze zasilania: 3-pinowe
- Oprogramowanie konfiguracyjne dostępne do pobrania
- (zasilacz nie jest dołączony)
