Moduł komunikacji PLC Arduino Smart-Industry-Kit AFX0175337396 12 V/DC, 24 V/DC
EAN:
Numer producenta
Numer produktu
Cechy produktu
Arduino Smart-Industry-Kit
- Dwurdzeniowa moc obliczeniowa umożliwiająca szybkie przetwarzanie sygnałów i jednoczesną komunikację sieciową
- Bezkontaktowe wykrywanie obiektów: Precyzyjne i dokładne wykrywanie obiektów metalowych, bez zużycia.
- Potrójna łączność za pośrednictwem zintegrowanego Wi-Fi, Bluetooth Low Energy (BLE) i Ethernetu
- Cztery wydajne styki przekaźnikowe (do 10 A)
- Stabilizowane zasilanie 24 V zapewniające bezproblemową pracę
- Łatwy montaż na szynie DIN
- Podwójny świat programowania: pełna zgodność z językami Arduino IDE (C++) i PLC (IEC 61131-3)
- Optyczny system sprzężenia zwrotnego: natychmiastowa wizualizacja stanu za pomocą solidnych przemysłowych diod LED 24 V
- IoT i gotowość do pracy w chmurze
- Rozszerzalna architektura z 8 wielofunkcyjnymi wejściami dla dodatkowych czujników lub przycisków
Dane techniczne
- Jednostka centralna: Arduino Opta WiFi (8 wejść, 4 wyjścia przekaźnikowe 10A)
- Typ czujnika: indukcyjny (M8), odległość przełączania 1,5 mm, styk normalnie otwarty PNP
- Zasilanie: wejście 230 V AC / wyjście 24 V DC (12 W)
- Komunikacja: Wi-Fi, Ethernet, Bluetooth LE, USB-C
- Montaż: Montaż na szynie DIN (szyna DIN 35 mm)
- Model katalogowy producenta
Smart-Industry-Kit
- Rodzaj produktu
Moduł komunikacji PLC
- Maksymalna ilość wyjść
4
- Maksymalna ilość wejść
8
- Ilość wejść / wyjść
12
- Maksymalna ilość wyjść przekaźnikowych
4
- Maksymalna ilość wejść analogowych
8
- Maksymalna ilość wejść cyfrowych
8
- Napięcie robocze
12 V/DC
24 V/DC
- Zegar czasu rzeczywistego
tak (integracja)
- Pamięci flash
16 MB
- Numer katalogowy producenta
AFX0175337396
- Interfejs komponentów
RJ45
RS-485
Wi-Fi
Bluetooth
USB-C
IP20
- Taktowanie
480 MHz
- Maksymalna temperatura otoczenia
+55 °C
- Minimalna temperatura otoczenia
-20 °C
- Wyłącznik czasowy
tak (integracja)
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3730891 Moduł komunikacji PLC Arduino Smart-Industry-Kit AFX0175337396 12 V/DC, 24 V/DC
Opis
Zestaw Smart Industry to skoordynowane rozwiązanie systemowe umożliwiające bezkontaktowe wykrywanie obiektów, sterowanie procesami i zdalne monitorowanie. Zestaw ten, oparty na wydajnym układzie Arduino Opta WiFi Micro-PLC, umożliwia bezpośrednie połączenie czujników fizycznych z cyfrowymi aplikacjami IIoT (przemysłowego Internetu Rzeczy).
Zestaw zapewnia solidną infrastrukturę 24 V do montażu na standardowych szynach DIN i idealnie nadaje się do prototypowania, edukacji i małych przemysłowych systemów sterowania.
Najważniejsze cechy:
- Inteligentne sterowanie: Arduino Opta WiFi z dwurdzeniowym procesorem (STM32H747XI) pozwala na programowanie w języku C++ (środowisko IDE Arduino) lub opcjonalnie zgodnie z normą IEC 61131-3 (języki PLC).
- Precyzyjne wykrywanie: Indukcyjny czujnik zbliżeniowy Contrinex M8 (PNP, płaski) niezawodnie i bez zużycia wykrywa przedmioty metalowe.
- Pełna łączność: Zintegrowane Wi-Fi, Bluetooth Low Energy i Ethernet umożliwiają transmisję danych w czasie rzeczywistym do chmury lub lokalnych pulpitów nawigacyjnych.
- Standardowy zasilacz przemysłowy: Wysoce wydajny zasilacz impulsowy Finder 78.12 zapewnia stabilizowane napięcie stałe 24 V do pracy ciągłej.
- Kontrola statusu wizualnego: Dwie przemysłowe diody sygnalizacyjne LED (czerwona/zielona) zapewniają czytelną informację wizualną o stanie systemu bezpośrednio na szafie sterowniczej.
Obszary zastosowań:
- Monitorowanie produkcji: Zliczanie komponentów i pomiar czasu cyklu.
- Monitorowanie stanu: Zdalne monitorowanie czasu pracy maszyn i komunikatów o błędach.
- Automatyzacja: Sterowanie taśmociągami, bramami lub prostymi etapami produkcji za pomocą łączności w chmurze.
Opis tego produktu został przetłumaczony automatycznie.
Zestaw zapewnia solidną infrastrukturę 24 V do montażu na standardowych szynach DIN i idealnie nadaje się do prototypowania, edukacji i małych przemysłowych systemów sterowania.
Najważniejsze cechy:
- Inteligentne sterowanie: Arduino Opta WiFi z dwurdzeniowym procesorem (STM32H747XI) pozwala na programowanie w języku C++ (środowisko IDE Arduino) lub opcjonalnie zgodnie z normą IEC 61131-3 (języki PLC).
- Precyzyjne wykrywanie: Indukcyjny czujnik zbliżeniowy Contrinex M8 (PNP, płaski) niezawodnie i bez zużycia wykrywa przedmioty metalowe.
- Pełna łączność: Zintegrowane Wi-Fi, Bluetooth Low Energy i Ethernet umożliwiają transmisję danych w czasie rzeczywistym do chmury lub lokalnych pulpitów nawigacyjnych.
- Standardowy zasilacz przemysłowy: Wysoce wydajny zasilacz impulsowy Finder 78.12 zapewnia stabilizowane napięcie stałe 24 V do pracy ciągłej.
- Kontrola statusu wizualnego: Dwie przemysłowe diody sygnalizacyjne LED (czerwona/zielona) zapewniają czytelną informację wizualną o stanie systemu bezpośrednio na szafie sterowniczej.
Obszary zastosowań:
- Monitorowanie produkcji: Zliczanie komponentów i pomiar czasu cyklu.
- Monitorowanie stanu: Zdalne monitorowanie czasu pracy maszyn i komunikatów o błędach.
- Automatyzacja: Sterowanie taśmociągami, bramami lub prostymi etapami produkcji za pomocą łączności w chmurze.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Wejście: 8 konfigurowalnych wejść cyfrowych/analogowych (0-10 V)
- Wyjście: 4x przekaźnik (250 V AC - 10 A)
- Procesor: STM32H747XI Dual ARM® Cortex®: rdzeń Cortex-M7 do 480 MHz i rdzeń Cortex-M4 do 240 MHz
- Łączność: Obsługuje Ethernet 10/100 (TCP/IP lub Modbus TCP), USB-C, Wi-Fi + Bluetooth® Low Energy (tylko Opta WiFi), RS485 half-duplex (tylko Opta RS485 i Opta WiFi)
- Pamięć: 1 MB RAM (programowanie), 2 MB wewnętrzna + 16 MB Flash QSPI
- RTC: Typowa 10-dniowa oszczędność energii w temp. 25°C, możliwa synchronizacja NTP przez Ethernet.
- Stopień ochrony IP20
- Programowanie
- Języki: język programowania Arduino za pośrednictwem IDE / IEC-61131-3 jako opcja: schemat drabinkowy (LD), schemat bloków funkcyjnych (FBD), sekwencyjny schemat funkcyjny (SFC), tekst strukturalny (ST), lista instrukcji (IL)
- Bezpieczeństwo: Element bezpieczeństwa ATECC608B
- Napięcie zasilania: 12...24 V DC
- Temperatura pracy: od -20°C do +50°C (od -4°F do 122°F)

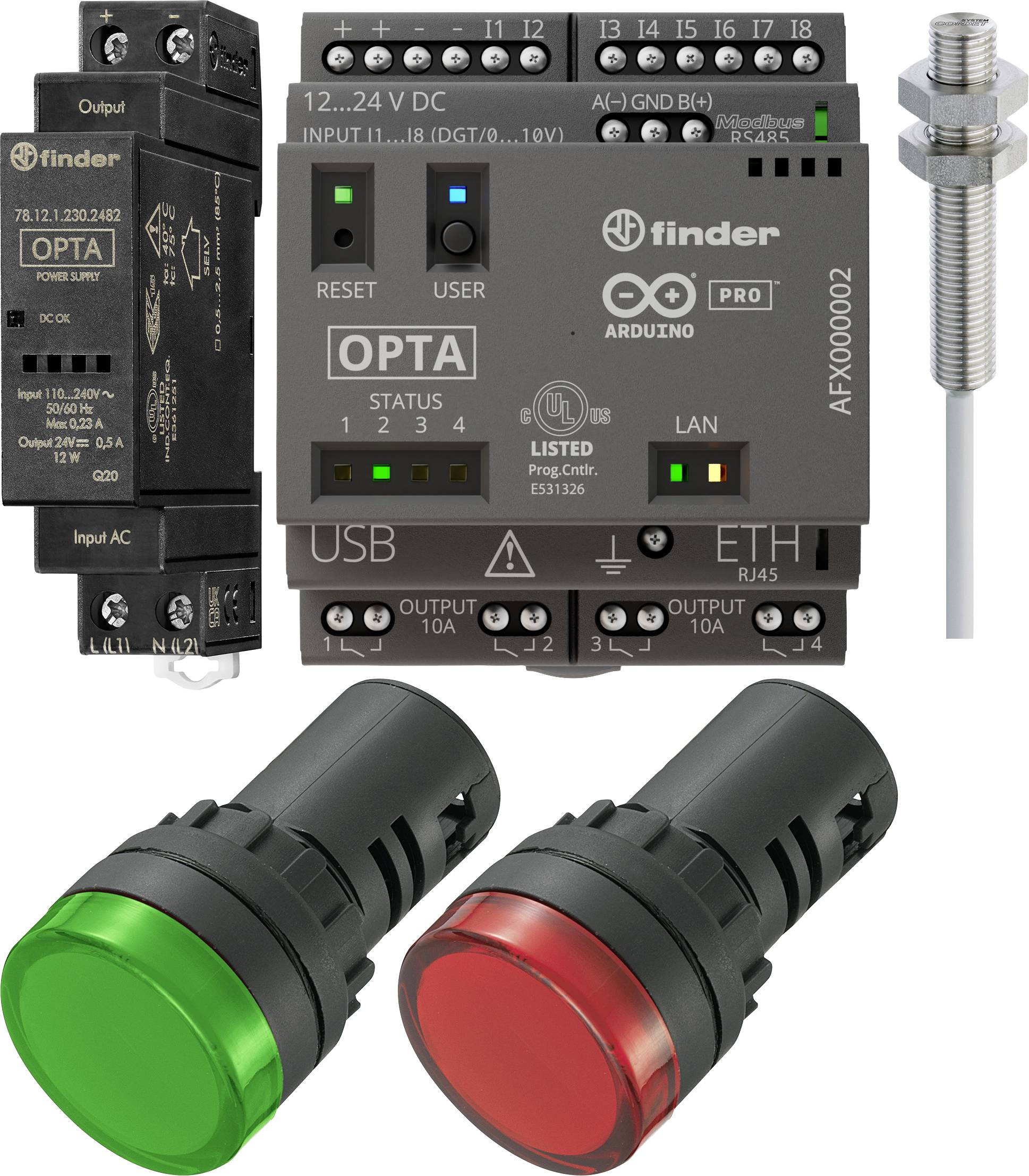

Zakres dostawy
- Arduino Opta WiFi AFX00002
- Zasilacz na szynę DIN Finder 78.12.1.230.2482
- Czujnik indukcyjny Contrinex M8 Flush PNP DW-AD-703-M8-BAS
- TRU COMPONENTS Lampa sygnalizacyjna LED zielona 24 V/DC
- TRU COMPONENTS Lampa sygnalizacyjna LED czerwona 24 V/DC
Uwagi
Należy pamiętać, że zestaw zawiera najważniejsze elementy techniczne. Aby zagwarantować natychmiastowe uruchomienie, konieczne jest zastosowanie dodatkowych, indywidualnych materiałów instalacyjnych (nie wchodzą w zakres dostawy). Do profesjonalnej konfiguracji zalecamy:
- Kabel połączeniowy: Elastyczny kabel/przewód sterowniczy (0,75 mm²) do wewnętrznego okablowania komponentów 24 V.
- Akcesoria przyłączeniowe: Tuleje zapewniające bezpieczne połączenia śrubowe.
- Podłączenie sieciowe: Przewód sieciowy (230V) do zasilania zasilacza na szynie DIN.
- Montaż: Standardowa szyna DIN (35 mm) umożliwiająca stabilny montaż wszystkich podzespołów.
- Bluetooth® to zastrzeżony na całym świecie znak towarowy firmy Bluetooth SIG, Inc.
