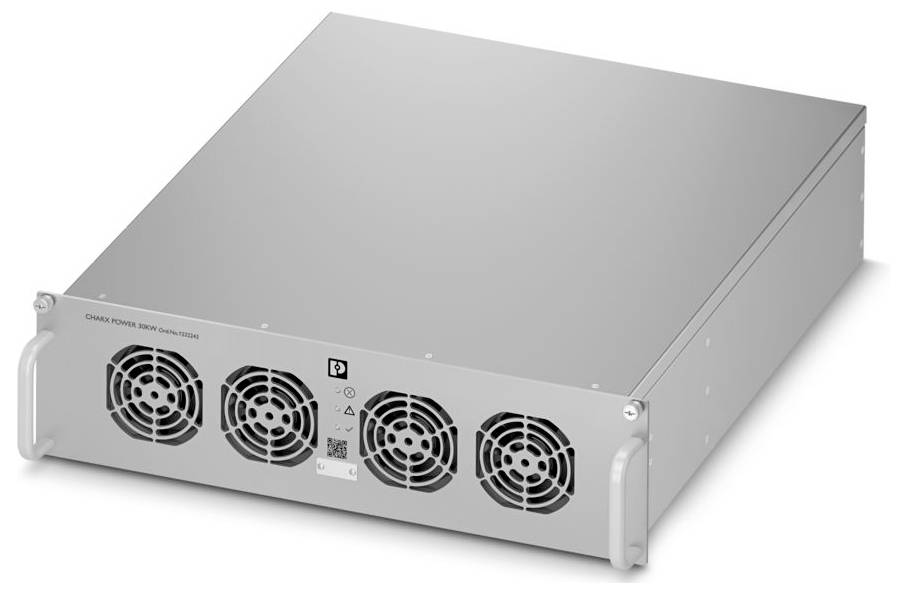

Moduł mocy DC Phoenix Contact CHARX PS-M2/3AC/1000DC/30KW 1232243
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (8698,37 zł / Sztuka)
8698,37 zł
10 699,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: CHARX power basic
- Typ połączenia: 2x RJ45
- Szerokość: 483 mm
- Wysokość: 134 mm
- Głębokość: 550 mm
- Materiał obudowy: stop Zn-Al
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -40 ° C ... + 70 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... + 70 °C
- Normy/przepisy: ANSI/UL 2202
- Typ montażu: montaż w szafie rack 19"
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: Kategoria przepięcia
- Stopień zanieczyszczenia: 2
- Dopuszczalna wilgotność (podczas pracy): ≤ 95% (bez kondensacji)
- Długość zdjęcia izolacji: 18 mm ... 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
- Jednostka wysokości: 3U
- Prędkość transmisji: 125 kbit/s
- Oznaczenie: IEC
- Klasa ochrony: I
- Moc: 30 kW
- Liczba interfejsów: 1
- Długość transmisji: maks. 20 m
- Technologia połączeń: Technologia połączeń
- Zakres napięcia wejściowego: 3x 400 V AC ... 480 V AC
- Zakres napięcia wejściowego: 3x 340 V AC ... 530 V AC
- Ograniczanie prądu rozruchowego:< 60 A
- Znamionowy pobór mocy: 31870 VA
- Efektywność:> 95% (wyjście PO> 50%)
- Zabezpieczenie przeciwprzepięciowe na wyjściu (OVP):> 1040 V prądu stałego
- Połączenie przewodów: Połączenie przewodów
- sztywny: 10 mm² ... 50 mm²; 25 mm² (zalecane)
- Elastyczny: 16 mm² ... 50 mm²; 25 mm² (zalecane)
- Wyjście: Wyjście
- Cyfrowy: Cyfrowy
- Liczba faz: 3
- Napięcie izolacji wejścia/wyjścia: 2121 V DC
- Średni czas międzyawaryjny (IEC 61709, SN 29500):> 300 000 godzin
- Wymiary artykułu: Wymiary artykułu
- Wysokość robocza: ≤ 4000 m (obniżenie wartości znamionowych)> 2000 m: 10% / 1000 m)
- Nazwa normy: Norma dotycząca bezpieczeństwa urządzeń do ładowania pojazdów elektrycznych (EV)
- AWG: 8 ... 0 (Cu); 3 (zalecane)
- Praca AC: Praca AC
- Forma sieci: Sieć gwiazdy (TN, TT, IT (PE))
- Współczynnik mocy (cos phi): 0,99
- Obniżanie wartości:> 55 °C (3,2 A/K);> 55 °C (1 kW/K)
- Odchylenie od reguły:< 0,5% (odchylenie naprężenia, zmiana obciążenia statycznego 20% ... 100%);< 1% (odchylenie prądu, zmiana obciążenia, statyka 20% ...) 100%); ± 0,2% (zmiana napięcia wejściowego ±20%)
- Emisja zakłóceń: IEC 61000-6-3
- Odporność: IEC 61000-6-2
- Oznaczenie bieguna: +, -
- Magistrala CAN: Magistrala CAN
- Interfejs: magistrala CAN
- Obsługiwane protokoły: CAN 2.0B
- Mechanizm blokujący: hak zatrzaskowy
- Fizyka transmisji: przewodowa
- Topologia: Łańcuchowa
- Rezystor końcowy: 120 Ω (końcowy uczestnik końcowy)
- Całkowite zniekształcenia (THDi):< 5% (50% ... 100% obciążenia wyjściowego)
- Zakres napięcia wyjściowego: 30 V DC ... 1000 V DC
- Zakres prądu wyjściowego: 0 A ... 100 A
- Utrata zasilania w trybie gotowości:< 14 W
- Nazwa: Wyjście
- Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
- Napięcie izolacji wejście, wyjście/obudowa: 2121 V DC (izolacja podstawowa)
- Wentylatory wewnętrzne: tak
- Kierunek przepływu powietrza: od przodu do tyłu
- Poziom hałasu:< 60 dB (1 m)
- IEC 60664-1: II
- Systemy ładowania przewodowego pojazdów elektrycznych – Część 21-2: Wymagania EMC dla zewnętrznych systemów ładowania pojazdów elektrycznych: Systemy ładowania przewodowego pojazdów elektrycznych – Część 21-2: Wymagania EMC dla zewnętrznych systemów ładowania pojazdów elektrycznych
- Prąd wejściowy: 3x 54 A (340 V AC); 3x 46 A (400 V AC)
- Rezystancja izolacji:> 10 MΩ
- Opóźnienie włączania:< 8 sekund
- Zachowanie przeregulowania: ± 3% (proces włączania)
- Liczba modułów mocy jako uczestników magistrali CAN: maks. 48
- Napięcie izolacji wejściowe, wyjściowe/sygnałowe, komunikacyjne: 4242 V DC
- Sygnał napięciowy izolacji, komunikacja/obudowa: 707 V DC
- Żywotność: 90 000 h (40 °C, kondensatory elektrolityczne); 70 000 h (40 °C, wentylatory)
- Zabezpieczenie przed przegrzaniem (OTP):> 75 °C
- Systemy ładowania przewodowego pojazdów elektrycznych – Część 1: Wymagania ogólne: Systemy ładowania przewodowego pojazdów elektrycznych – Część 1: Wymagania ogólne
- Układy ładowania przewodowego pojazdów elektrycznych – Część 23: Urządzenia zasilania prądem stałym do pojazdów elektrycznych: Układy ładowania przewodowego pojazdów elektrycznych – Część 23: Urządzenia zasilania prądem stałym do pojazdów elektrycznych
- Norma bezpieczeństwa dla urządzeń układu ładowania pojazdów elektrycznych (EV): Norma bezpieczeństwa dla urządzeń układu ładowania pojazdów elektrycznych (EV)
- Częstotliwość wejściowa: 3x 50 Hz 60 Hz ±10 %
- Tętnienia prądu wyjściowego: ≤ 1%
- Połączenie typu hot-plug: nie
- Wentylacja: nie
- Rodzaj produktu
Moduł mocy DC
- Klasa ochrony
I
- Głębokość produktu
550 mm
- Wysokość produktu
134 mm
- Szerokość produktu
483 mm
IP20
- Wysokość montażowa
134 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3566939 Moduł mocy DC Phoenix Contact CHARX PS-M2/3AC/1000DC/30KW 1232243
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3566939 Moduł mocy DC Phoenix Contact CHARX PS-M2/3AC/1000DC/30KW 1232243
Opis
Moduł szybkiego ładowania CHARX power basic do budowy stacji ładowania prądem stałym, montaż w szafie rack 19", wejście: 3-fazowe, wyjście: 30 V DC...1000 V DC / 0 A...100 A
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
