Moduł odbiorczy wielofunkcyjny SVS Nachrichtentechnik CX-12R / 01250.00, zasięg 1000 m

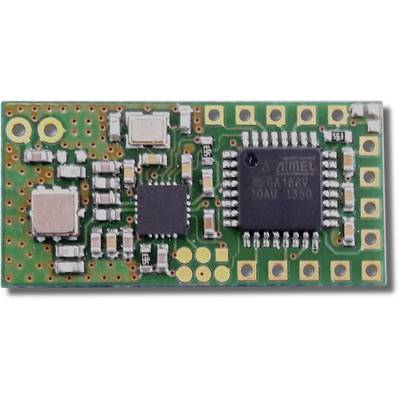

Płytka mikrokontroletra z różnymi elementami elektronicznymi i zintegrowanymi obwodami na zielonej płytce drukowanej.

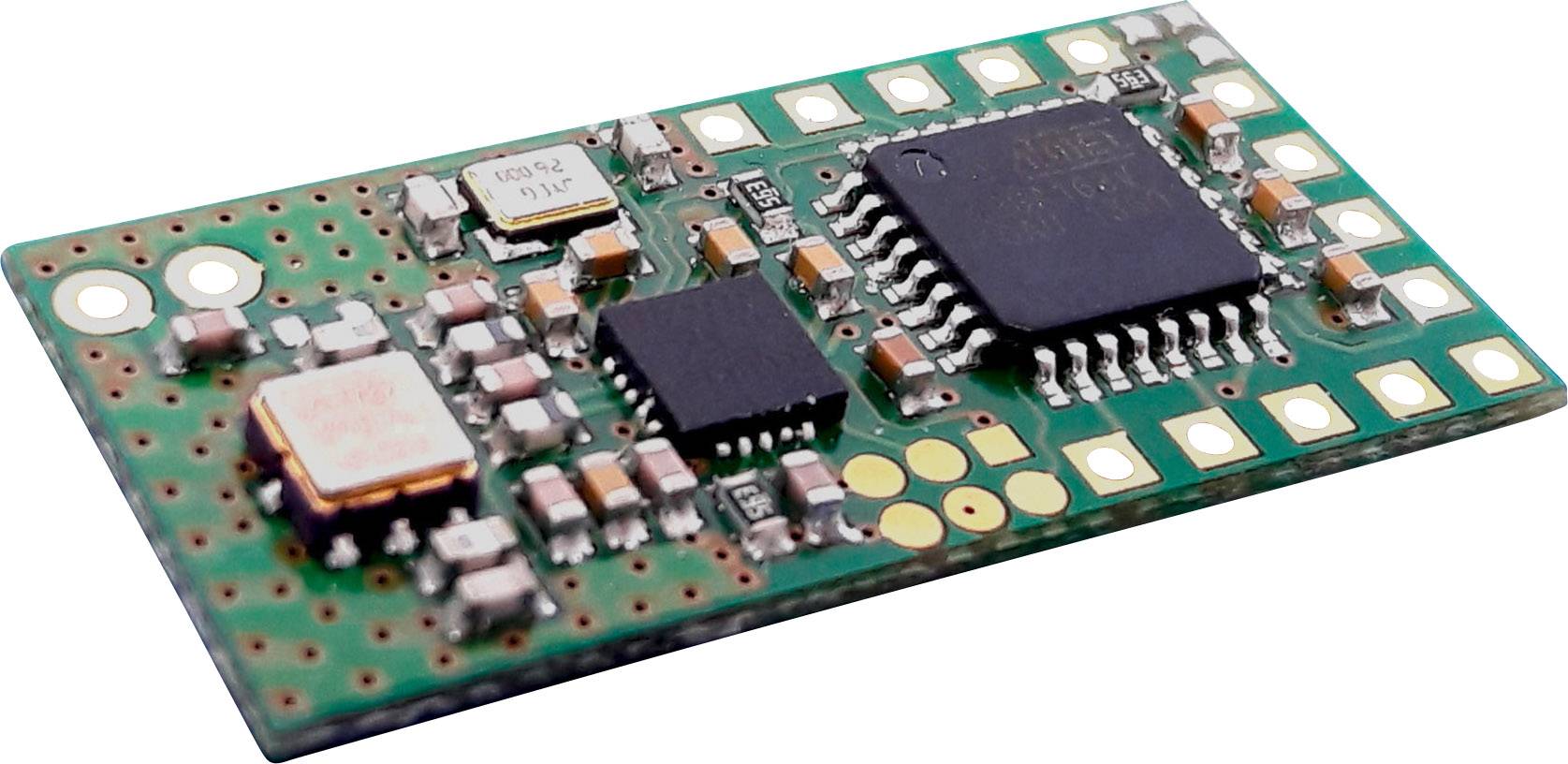

Zielony mikroukład scalony z wieloma zintegrowanymi obwodami i elementami elektronicznymi na płytce drukowanej. Odpowiedni do zastosowań technicznych.

1/2

Szybka dostawa w wt. 22.09

155 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (121,14 zł / Sztuka)

121,14 zł

149,00 zł

z VAT (klient indywidualny)

Cena netto

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Wielofunkcyjny moduł odbioru i analizy 434 MHz CX-12 R

Zasięg do 1000 m
2 regulowane częstotliwości
Status dostarczenia i RSSI możliwe do przekazania do nadajnika.

Dane techniczne

Pojemność pamięci: do 60 kodów identyfikacyjnych.

Rodzaj produktu: Moduł odbiornika

Model katalogowy producenta: CX-12 R

Napięcie robocze: 2 V/DC
3.6 V/DC

Wymiary: (D x S x W) 31.4 x 15.2 x 3 mm

Wysokość produktu: 3 mm

Długość produktu: 31.4 mm

Szerokość produktu: 15.2 mm

Rodzaj produktu: element

: 1000 m

Częstotliwość transmisji: 433,62 und 434,22 MHz

Pobór prądu: Praca ciągła ok. 19 mA

Napięcie robocze: 2 - 3.6 V/DC

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 192443 Moduł odbiorczy wielofunkcyjny SVS Nachrichtentechnik CX-12R / 01250.00, zasięg 1000 m

Opis

Moduł analizuje odebrane dane z nadajnika CX-12 T lub nadajnika ręcznego SHT-12 C4. Informacje są przekazywane do dalszego przetwarzania jako słowa 4-bitowe. Tak długo jak odbierane są dane, odpowiednie wejścia pozostają aktywne i są one natychmiast wyłączane w przypadku odbioru sygnału dezaktywacji. Wyjście analogowe podaje wartość odebraną przez nadajnik. Każdy pakiet danych zostaje potwierdzony nadajnikowi z dodatkowymi informacjami, takimi jak RSSI i status dostarczenia. Wybór częstotliwości (433,62 oraz 434,22 MHz) i specjalny protokół transferu zapewniają pracę bez zakłóceń. Zasięg do 1000 m zależnie od terenu.

Charakterystyka

Transmisja 4 stanów cyfrowych i 1 wartości analogowej
2-, 4-, 5- i 5-pinowe rzędy pinów raster 2,54 mm
Wejścia: 1x analogowe: np. dla obniżonego napięcia zasilania 1x cyfrowe: ustawianie częstotliwości 1x cyfrowe: ustawianie trybu oszczędzania energii 1x cyfrowe: wybór trybów uczenia i kasowania
Wyjścia: 4x cyfrowe: D1 do D4 CMOS 3,3V wysokoaktywne 2x cyfrowe: np. do sterowania diodami LED 1x cyfrowe: sterowanie dyskiem piezo 1x analogowe: filtrowany sygnał PWM rec. Wartość analogowa
2 regulowane częstotliwości
Bezpieczna i niskozakłóceniowa transmisja sygnału
System radiowy z raportem potwierdzenia
Funkcje sterowania: 4 wejścia cyfrowe + 1 wejście analogowe
Pobór prądu: czuwanie 18,2 mA (taktowany 1,4 mA) przy 3,3 V
Zakres temperatur: -20 ° C do + 65 ° C

Zakres dostawy

Moduł odbiornika
Instrukcja obsługi

Uwagi

Brak anteny w zestawie.

Odpowiednie nadajniki i moduły - patrz akcesoria opcjonalne.

Zasięg wolnego pola osiąga się tylko w optymalnych warunkach.

Achtung: Produkty z serii radiowej SH-7 nie są kompatybilne z produktami z serii radiowej SH-12.
