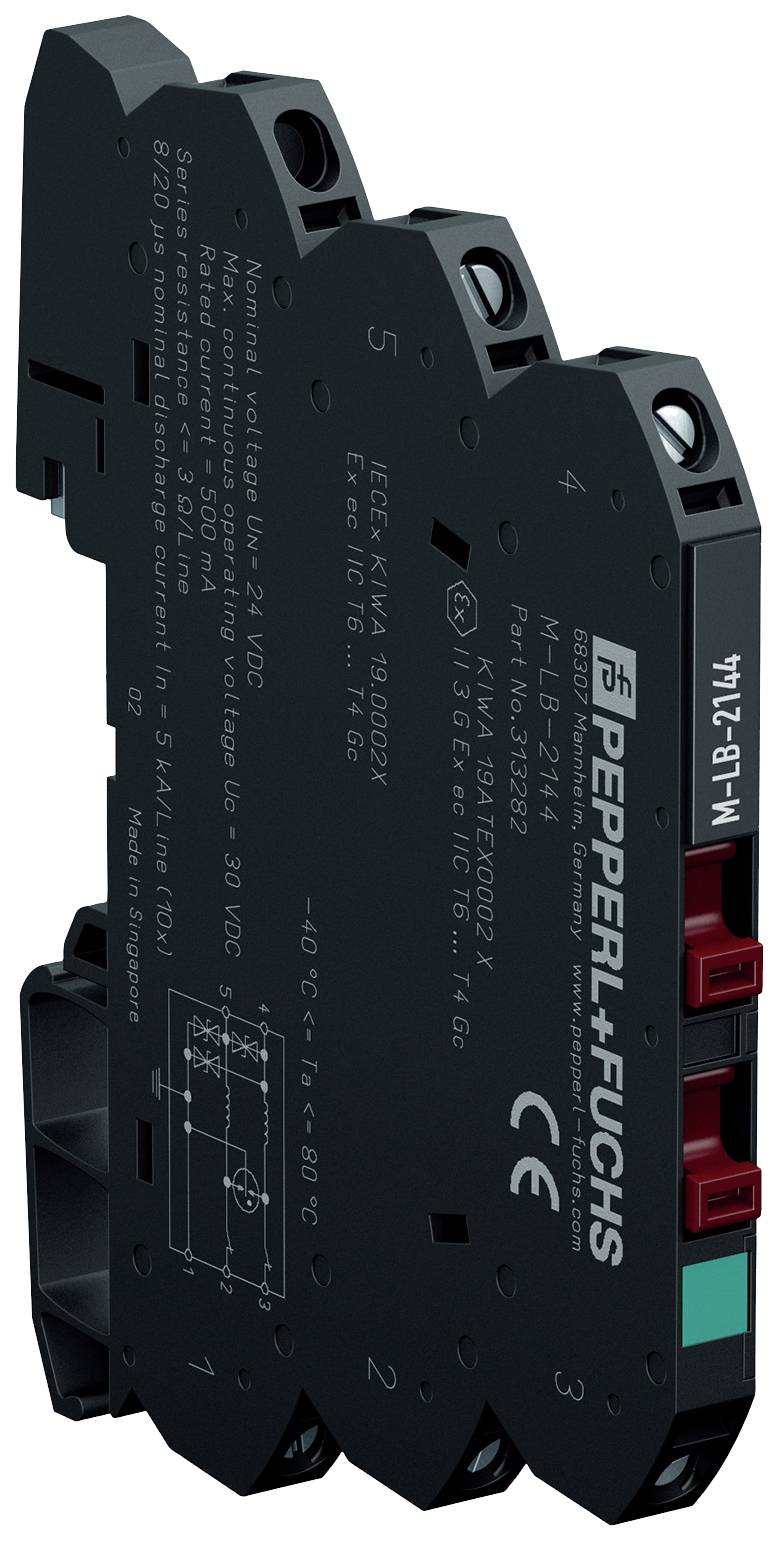

Moduł Pepperl+Fuchs 313282 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (300,00 zł / Sztuka)
300,00 zł
369,00 zł
z VAT (klient indywidualny)
Cena netto
14 dni na zwrot w cenie
Dane techniczne
- Rodzaj produktu
Moduł
- Natężenie upływu
5 kA
- Napięcie znamionowe
24 V/DC
- Numer katalogowy producenta
313282
- Wymiary
(S x W x G) 6.2 x 93 x 72.4 mm
- Szerokość produktu
6.2 mm
- Wysokość produktu
93 mm
- Głębokość produktu
72.4 mm
- Zawartość
1 szt.
- Opakowanie
sztuka
- Funkcja ładowania bezprzewodowego
Nie
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 2630687 Moduł Pepperl+Fuchs 313282 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2630687 Moduł Pepperl+Fuchs 313282 1 szt.
Opis
"M-LB Series 2000; zabezpieczenie przeciwprzepięciowe; zacisk śrubowy; napięcie znamionowe 24V; napięcie maksymalne 30V; 2 zabezpieczone przewody; prąd upływu 5kA; uziemiony"
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Ogólne dane
- Liczba chronionych przewodów sygnalizacyjnych 2
- Topologia: uziemiona
- Funkcjonalne cechy bezpieczeństwa
- Poziom nienaruszalności bezpieczeństwa (SIL): SIL 3
- dane elektryczne
- Połączenie: obszar chroniony: zaciski 4, 5 | obszar niechroniony: zaciski 2, 3 | Tarcza/Uziemienie: Terminal 1 (opcjonalnie)
- Prąd znamionowy: 500 mA, ograniczenia patrz tabele redukcyjne | UL : 400 mA , patrz tabele redukcji dla ograniczeń
- prąd upływu:< 6 µA przy 24 V i 25 °C (77 °F), linia-linia
- Napięcie znamionowe: 24 V DC
- Najwyższe napięcie ciągłe: 30 V/DC
- Rezystancja szeregowa: ≤ 3 Ω na linię
- Prąd udarowy: 1 kV/0,5 kA (kategoria C1), 10 kV/5 kA (kategoria C2), 1 kA (kategoria D1)
- Impulsowy prąd rozładowania (10/350 µs): 1 kA na linię (2x)
- Znamionowy prąd rozładowania (8/20 µs): 5 kA na linię (10x)
- Całkowity prąd wyładowczy (8/20 µs): 20 kA (1x) , przeciążenie tryb 3 wg IEC 61643-21
- Poziom ochrony: maks. 45 V linia-linia przy znamionowym prądzie wyładowczym I n | maks. 60 V uziemienie liniowe przy znamionowym prądzie wyładowczym I n
- Czas resetu impulsu: < 500 ms
- Tłumienie wtrąceniowe: ≤ 3 dB przy 0 ... 700 kHz w systemie 100 Ω
- konformizm
- Kompatybilność elektromagnetyczna: EN 61326-3-1:2017
- Stopień ochrony: IEC 60529:2013
- Bezpieczeństwo funkcjonalne: IEC/EN 61508:2010
- Urządzenia ochrony przeciwprzepięciowej niskiego napięcia: IEC 61643-21:2000+A1:2008+A2:2012
- Warunki otoczenia
- Temperatura otoczenia: Od -40... 80°C (-40... 176°F) | Zwróć uwagę na zakres temperatur ograniczony przez obniżanie wartości znamionowych, patrz rozdział Obniżanie wartości znamionowych.
- Temperatura przechowywania: -40 ... 85 °C (-40 ... 185 °F)
- Wilgotność względna: maks. 95 %, bez kondensacji
- dane mechaniczne
- Stopień ochrony: IP20 po zamontowaniu płyty izolacyjnej
- Podłączenie: zaciski śrubowe, maks. przekrój żyły 1 x 2,5 mm 2
- Materiał: Poliamid (PA)
- Masa ok. 32 g
- Wymiary: 6,2 x 93 x 72,4 mm (szer. x wys. x gł.)
- Mocowanie: na szynie DIN 35 mm zgodnie z EN 60715:2001
- Dane do użytku w połączeniu z atmosferami potencjalnie wybuchowymi
- Certyfikat: KIWA 19 ATEX 0002 X
- Oznaczenie: ATEX II 3G Ex ec IIC T6...T4 Gc
- Klasa temperaturowa: T6, T5 lub T4, ograniczenia patrz tabele redukcyjne
- Zgodność z polityką
- Dyrektywa 2014/34/UE: EN IEC 60079-0:2018+AC:2020 , EN 60079-7:2015+A1:2018
- Aprobaty międzynarodowe
- Aprobata UL: E501704 | E501881
- Napięcie przebicia: 30... 45 V linia-linia przy 100 V/s zgodnie z UL 497B | 30... Uziemienie 45 V przy 100 V/s zgodnie z UL 497B |< 1000 V przy 100 V/µs zgodnie z UL 497B
- Aprobata IECEx
- Certyfikat IECEx: IECEx KIWA 19.0002X
- Oznaczenie IECEx: Ex ec IIC T6...T4 Gc
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
