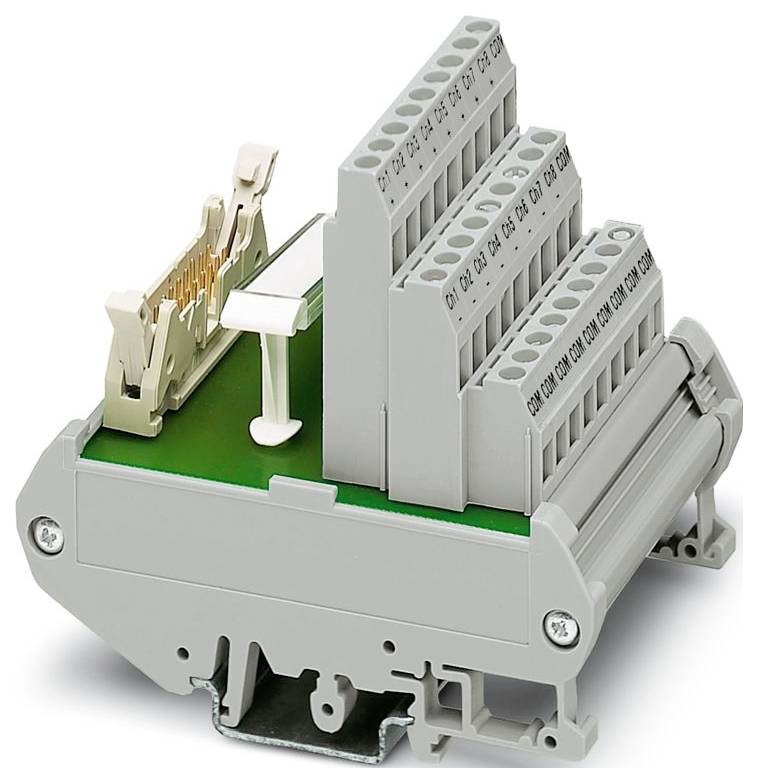

Zdjęcie poglądowe
Moduł przejścia Phoenix Contact 2304432 FLKM 16/DV Zawartość: 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Moduł przejścia
Łączna ilość styków
16
Połączenie komponentów
listwa męska IDC/FLK
śrubowe
Rodzaj mocowania
Montaż na szynie DIN
Średnica przewodu (system AWG)
24 - 12
Karta katalogowa (PDF)
Suma (359,00 zł / Sztuka)
359,00 zł
291,87 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: VARIOFACE
- Liczba słupów: 16
- Rodzaj połączenia: śrubowe.
- Gwint śrub M3
- Moment dokręcania: 0,5 Nm ... 0,6 Nm
- Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 1,5 mm² (tuleja bez osłony plastikowej); 0,25 mm² ... 2,5 mm² (tuleja z osłoną plastikową)
- Przekrój przewodu sztywnego: 0,2 mm² ... 4 mm²
- Przekrój przewodu AWG: 24 ... 12
- Szerokość: 44,5 mm
- Wysokość: 89,6 mm
- Głębokość: 65,9 mm
- Kolor: szary (RAL 7042)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -20 °C ... 50 °C
- Temperatura otoczenia (przechowywanie/transport): -20 °C ... + 70 °C
- Wysokość: ≤ 2000 m
- Normy/Przepisy: EN IEC 60664-1
- Typ montażu: montaż na szynie DIN
- Kategoria przepięcia: II
- Stopień zanieczyszczenia: 2
- Końcówka odizolowanego przewodu: 7 mm
- Odstępy izolacyjne i odległości prześwitu: Odstępy izolacyjne i odległości prześwitu
- Pozycja montażowa: dowolna
- Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
- Raster: 5,08 mm
- Podłączenie zgodnie z normą: IEC 60603-13
- Certyfikat: zgodny z UKCA
- Wymiary artykułu: Wymiary artykułu
- Liczba kanałów: 8
- Izolacja: Izolacja funkcjonalna
- UKCA: UKCA
- Napięcie znamionowe izolacji: 63 V
- Znamionowe napięcie impulsowe: 0,6 kV (1,2 / 50 μs)
- Stopień ochrony (miejsce montażu): ≥ IP54
- Przekrój przewodu giętkiego (2 przewody o tym samym przekroju): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (tuleja bez osłony plastikowej); 0,5 mm² ... 0,5 mm² (podwójna końcówka przewodu z osłoną plastikową)
- Wskaźnik statusu dostępny: nie
- Liczba portów: 1
- Właściwości izolacyjne: Odległości powietrzne i powierzchniowe: Właściwości izolacyjne: Odległości powietrzne i powierzchniowe
- Materiał izolacyjny typu obudowy: PVC
- Cykle podłączania:> 50
- Obsługiwany kontroler: EMERSON DeltaV: Obsługiwany kontroler: EMERSON DeltaV
- Pasująca karta I/O: VE4001S2T2B3;VE4001S2T2B3 seria 2;VE4001S2T1B3;VE4002S1T1B3;VE4002S1T2B3;VE4002S1T2B3 seria 2;VE4003S2B4;VE4005S2B3;VE4003S2B5
- Napięcie robocze (AC): ≤ 30 V AC
- Napięcie robocze (DC): ≤ 60 V DC
- Prąd (na gałąź): ≤ 1 A
- Połączenie 1 (poziom sterowania): Połączenie 1 (poziom sterowania)
- Połączenie 2 (poziom pola): Połączenie 2 (poziom pola)
- Przekrój przewodu sztywnego (2 przewody o takim samym przekroju): 0,2 mm² ... 1,5 mm²
- Klasa ochrony (moduł): IP00
- Rodzaj produktu
Moduł przejścia
- Łączna ilość styków
16
- Połączenie komponentów
listwa męska IDC/FLK
śrubowe
- Rodzaj mocowania
Montaż na szynie DIN
24 - 12
- Wymiary
(D x S x W) 65.9 x 44.5 x 89.6 mm
- Zawartość
1 szt.
- Ilość styków
16
- Szerokość produktu
44.5 mm
- Wysokość produktu
89.6 mm
- Długość produktu
65.9 mm
- Maksymalny przekrój przewodu elastycznego
2.5 mm²
- Maksymalny przekrój przewodu sztywnego
4 mm²
- Minimalny przekrój przewodu elastycznego
0.2 mm²
- Minimalny przekrój przewodu sztywnego
0.2 mm²
- Głębokość produktu
65.9 mm
- Natężenie znamionowe
1 A
- Napięcie znamionowe
30 V
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579018 Moduł przejścia Phoenix Contact 2304432 FLKM 16/DV Zawartość: 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579018 Moduł przejścia Phoenix Contact 2304432 FLKM 16/DV Zawartość: 1 szt.
Opis
Moduł transferowy, połączenie 1: złącze IDC/FLK 1x16-pinowe, połączenie 2: zacisk śrubowy 16-pinowy, liczba kanałów: 8
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
