Moduł przejścia Phoenix Contact 2903058 DFLK-D50 SUB/M/FKCT Zawartość: 1 szt.

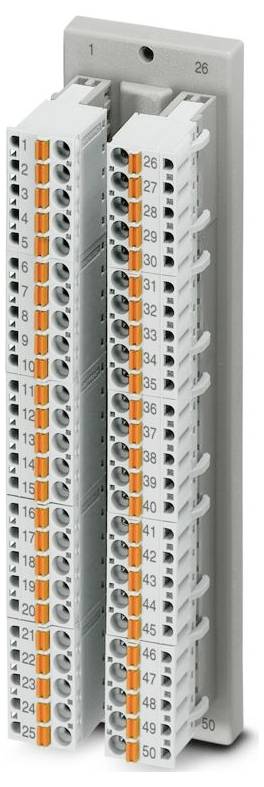

Dwupoziomowy blok zacisków z numerami od 1 do 50 oznaczonymi kolejno w każdym punkcie połączenia, stosowany do organizowania połączeń przewodów.
Zdjęcie poglądowe
Rodzaj produktu
Moduł przejścia
Łączna ilość styków
50
Połączenie komponentów
listwa męska Pin D-Sub
Wciskane złącze sprężynowo-klatkowe
Rodzaj mocowania
Mocowanie tylne
Średnica przewodu (system AWG)
24 - 12
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w pt. 11.12
Liczba
Suma (689,00 zł / Sztuka)
689,00 zł
560,16 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Rodzina produktów: VARIOFACE
  • Liczba słupów: 52
  • Typ połączenia: Połączenie sprężynowe wtykowe
  • Gwint śruby: UNC 4-40
  • Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 2,5 mm² (tuleja bez osłony plastikowej); 0,25 mm² ... 2,5 mm² (tuleja z osłoną plastikową)
  • Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
  • Przekrój przewodu AWG: 24 ... 12
  • Szerokość: 38 mm
  • Wysokość: 143,4 mm
  • Głębokość: 46 mm
  • Kolor: szary (RAL 7042)
  • Warunki środowiskowe: Warunki środowiskowe
  • Temperatura otoczenia (praca): -20 °C ... 50 °C
  • Temperatura otoczenia (przechowywanie/transport): -20 °C ... + 70 °C
  • Wysokość: ≤ 2000 m
  • Normy/Przepisy: EN IEC 60664-1
  • Typ montażu: Montaż na ścianie tylnej
  • Kategoria przepięcia: II
  • Stopień zanieczyszczenia: 2
  • Końcówka odizolowanego przewodu: 10 mm
  • Odstępy izolacyjne i odległości prześwitu: Odstępy izolacyjne i odległości prześwitu
  • Pozycja montażowa: dowolna
  • Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
  • Raster: 5 mm
  • Podłączenie zgodnie z normą: IEC 60807-2
  • Certyfikat: zgodny z UKCA
  • Wymiary artykułu: Wymiary artykułu
  • Izolacja: Izolacja funkcjonalna
  • UKCA: UKCA
  • Napięcie znamionowe izolacji: 125 V
  • Znamionowe napięcie impulsowe: 1,2 kV (1,2 / 50 μs)
  • Stopień ochrony (miejsce montażu): ≥ IP54
  • Przekrój przewodu giętkiego (2 przewody o tym samym przekroju): 0,5 mm² ... 1,5 mm² (podwójna końcówka przewodu z osłoną plastikową)
  • Wskaźnik statusu dostępny: nie
  • Liczba portów: 1
  • Właściwości izolacyjne: Odległości powietrzne i powierzchniowe: Właściwości izolacyjne: Odległości powietrzne i powierzchniowe
  • Materiał izolacyjny typu obudowy: Poliamid niewzmocniony PA
  • Cykle podłączania: 500
  • Napięcie robocze (AC): ≤ 30 V AC
  • Napięcie robocze (DC): ≤ 60 V DC
  • Prąd (na gałąź): ≤ 2,5 A
  • Prąd (prąd całkowity): ≤ 50 A (50 °C)
  • Połączenie 1 (poziom sterowania): Połączenie 1 (poziom sterowania)
  • Połączenie 2 (poziom pola): Połączenie 2 (poziom pola)
  • Stopień ochrony (moduł): IP20
Rodzaj produktu

Moduł przejścia

Łączna ilość styków

50

Połączenie komponentów

listwa męska Pin D-Sub

Wciskane złącze sprężynowo-klatkowe

Rodzaj mocowania

Mocowanie tylne

24 - 12

Wymiary

(D x S x W) 46 x 38 x 143.4 mm

Zawartość

1 szt.

Ilość styków

50

Szerokość produktu

38 mm

Wysokość produktu

143.4 mm

Długość produktu

46 mm

Maksymalny przekrój przewodu elastycznego

2.5 mm²

Maksymalny przekrój przewodu sztywnego

2.5 mm²

Minimalny przekrój przewodu elastycznego

0.2 mm²

Minimalny przekrój przewodu sztywnego

0.2 mm²

Głębokość produktu

46 mm

Natężenie znamionowe

2,5 A

Napięcie znamionowe

30 V

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579674 Moduł przejścia Phoenix Contact 2903058 DFLK-D50 SUB/M/FKCT Zawartość: 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579674 Moduł przejścia Phoenix Contact 2903058 DFLK-D50 SUB/M/FKCT Zawartość: 1 szt.

Opis

Moduł przepustowy VARIOFACE, połączenie 1: 1x 50-pinowe złącze D-SUB, połączenie 2: 52-pinowe złącze sprężynowe wciskane

Opis tego produktu został przetłumaczony automatycznie.
