Moduł przejścia Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Zawartość: 1 szt.

EAN:
Numer producenta
Numer produktu

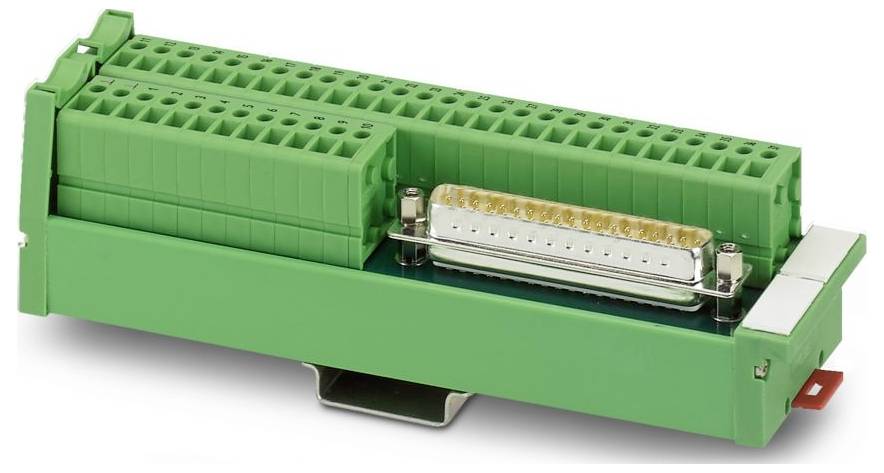

'Zielony blok zaciskowy z wieloma punktami połączeniowymi i metalowym łącznikiem pasma umieszczonym centralnie w jego konstrukcji.'
Zdjęcie poglądowe
Rodzaj produktu
Moduł przejścia
Łączna ilość styków
37
Połączenie komponentów
listwa męska Pin D-Sub
śrubowe
Rodzaj mocowania
Montaż na szynie DIN
Średnica przewodu (system AWG)
24 - 14
Karta katalogowa (PDF)
Niedostępne
Suma (689,00 zł / Sztuka)
689,00 zł
560,16 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Liczba słupów: 38
  • Rodzaj połączenia: śrubowe.
  • Gwint śrub M3
  • Moment dokręcania: 0,4 Nm ... 0,5 Nm
  • Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 1,5 mm² (tuleja bez osłony plastikowej); 0,25 mm² ... 1,5 mm² (tuleja z osłoną plastikową)
  • Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
  • Przekrój przewodu AWG: 24 ... 14
  • Szerokość: 45 mm
  • Wysokość: 156 mm
  • Głębokość: 46,6 mm
  • Kolor: zielony (RAL 6021)
  • Warunki środowiskowe: Warunki środowiskowe
  • Temperatura otoczenia (praca): -20 °C ... 50 °C
  • Temperatura otoczenia (przechowywanie/transport): -20 °C ... + 70 °C
  • Wysokość: ≤ 2000 m
  • Normy/Przepisy: EN IEC 60664-1
  • Typ montażu: montaż na szynie DIN
  • Kategoria przepięcia: II
  • Stopień zanieczyszczenia: 2
  • Końcówka odizolowanego przewodu: 9 mm
  • Odstępy izolacyjne i odległości prześwitu: Odstępy izolacyjne i odległości prześwitu
  • Pozycja montażowa: dowolna
  • Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
  • Raster: 5 mm
  • Podłączenie zgodnie z normą: IEC 60807-2
  • Certyfikat: zgodny z UKCA
  • Wymiary artykułu: Wymiary artykułu
  • Izolacja: Izolacja funkcjonalna
  • UKCA: UKCA
  • Napięcie znamionowe izolacji: 125 V
  • Znamionowe napięcie impulsowe: 1,2 kV (1,2 / 50 μs)
  • Stopień ochrony (miejsce montażu): ≥ IP54
  • Przekrój przewodu giętkiego (2 przewody o tym samym przekroju): 0,2 mm² ... 0,75 mm²; 0,25 mm² ... 0,34 mm² (tuleja bez tulei plastikowej)
  • Wskaźnik statusu dostępny: nie
  • Liczba portów: 1
  • Właściwości izolacyjne: Odległości powietrzne i powierzchniowe: Właściwości izolacyjne: Odległości powietrzne i powierzchniowe
  • Materiał izolacyjny typu obudowy: PVC
  • Cykle podłączania: 500
  • Napięcie robocze (AC): ≤ 30 V AC
  • Napięcie robocze (DC): ≤ 60 V DC
  • Prąd (na gałąź): ≤ 2,5 A
  • Prąd (prąd całkowity): ≤ 55,5 A
  • Połączenie 1 (poziom sterowania): Połączenie 1 (poziom sterowania)
  • Połączenie 2 (poziom pola): Połączenie 2 (poziom pola)
  • Przekrój przewodu sztywnego (2 przewody o takim samym przekroju): 0,2 mm² ... 0,75 mm²
  • Stopień ochrony (moduł): IP20
Rodzaj produktu

Moduł przejścia

Łączna ilość styków

37

Połączenie komponentów

listwa męska Pin D-Sub

śrubowe

Rodzaj mocowania

Montaż na szynie DIN

24 - 14

Wymiary

(D x S x W) 46.6 x 45 x 156 mm

Zawartość

1 szt.

Ilość styków

37

Szerokość produktu

45 mm

Wysokość produktu

156 mm

Długość produktu

46.6 mm

Maksymalny przekrój przewodu elastycznego

2.5 mm²

Maksymalny przekrój przewodu sztywnego

2.5 mm²

Minimalny przekrój przewodu elastycznego

0.2 mm²

Minimalny przekrój przewodu sztywnego

0.2 mm²

Głębokość produktu

46.6 mm

Natężenie znamionowe

2,5 A

Napięcie znamionowe

30 V

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 3580367 Moduł przejścia Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Zawartość: 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580367 Moduł przejścia Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Zawartość: 1 szt.

Opis

VARIOFACE SLIM-LINE, z zaciskami śrubowymi i listwą szpilkową D-subminiature, do montażu poprzecznego na szynie NS 35/7,5, 37 biegunów

Opis tego produktu został przetłumaczony automatycznie.

Uwagi

Produkt kierowany jest dla Przedsiębiorców
