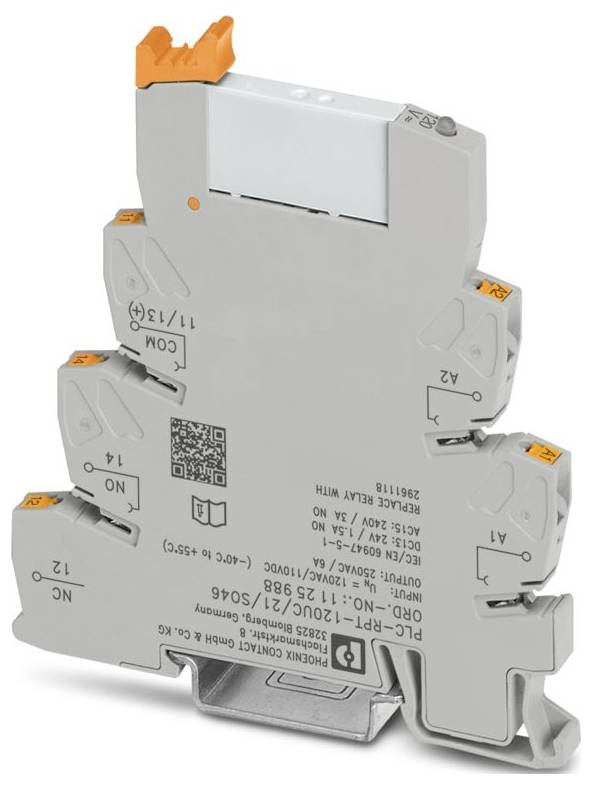

moduł przekaźnikowy Phoenix Contact PLC-RPT-120UC/21/SO46

Zdjęcie poglądowe

Rodzaj produktu

moduł przekaźnikowy

Rodzaj styku

1 zestyk przełączny

Maksymalne napięcie przełączania

250 V DC/AC

Model katalogowy producenta

PLC-RPT-120UC/21/SO46

Połączenie komponentów

Wciskane złącze sprężynowo-klatkowe

Karta katalogowa (PDF)

Dostawa w pon. 28.09

35 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (100,73 zł / Sztuka)

1007,32 zł

1239,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 162,59 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Interfejs PLC
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1 mm² (podwójna końcówka przewodu)
Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG: 26 ... 14
Szerokość: 6,2 mm
Wysokość: 80 mm
Głębokość: 94 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -40 ° C ... 55 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 2000 m
Normy/Przepisy: IEC 60947-5-1
Typ montażu: montaż na szynie DIN
Kategoria przepięcia III
Stopień zabrudzenia 3
Końcówka odizolowanego przewodu: 10 mm
Pozycja montażowa: dowolna
Instrukcja obsługi: Należy zastosować zabezpieczenie przed dotykiem przedmiotu (w przypadku występowania napięć)> 25 V AC/60 V DC) musi zostać zapewnione przez instalatora systemu. Jest to urządzenie do zabudowy, nie posiadające zabezpieczenia przed bezpośrednim kontaktem.
Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
Maksymalna strata mocy w warunkach nominalnych: 0,84 W.
Tryb pracy: 100% ED
CE: CE
Certyfikat: TAE0000196
Zakres napięcia wejściowego: 93,6 V AC ... 168 V prądu przemiennego (20°C); 85,8 V prądu stałego... 154 V prądu stałego (20 °C)
Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
Obwód zabezpieczający: Mostek prostowniczy; Sieć RC
Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Maksymalne napięcie przełączania: 250 V AC/DC
Wskaźnik stanu: dioda LED (żółta)
Zastosowanie: Filtr przeciw zakłóceniom
Prąd zwarciowy: 200 A (warunkowy prąd zwarciowy)
Maksymalny prąd rozruchowy: 10 A (4 s)
Izolacja: Bezpieczna separacja, wzmocniona izolacja
Status konserwacji danych: Status konserwacji danych
Data ostatniej aktualizacji danych: 11 grudnia 2025 r.
Napięcie znamionowe wejściowe UN: 120 V AC; 110 V DC
Typowy prąd wejściowy przy UN: 7 mA (50 Hz); 8 mA (60 Hz)
Konfiguracja styków: 1 styk przełączny
Maksymalny prąd ciągły: 6 A
UKCA: UKCA
Dane dotyczące budowy statków: Dane dotyczące budowy statków
Temperatura: D
Wilgotność: A
Wibracje: B/C
EMC: B
Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
Napięcie znamionowe izolacji: 250 V AC
Mierzone napięcie szczytowe: 6 kV
Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami: Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami
Odległości powietrzne i powierzchniowe między obwodami: Odległości powietrzne i powierzchniowe między obwodami
Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
Klasa ochrony (przekaźnik): RT III (przekaźnik)
Stopień ochrony (miejsce instalacji): IP54 (miejsce instalacji)
Przełączanie: Przełączanie
Żywotność mechaniczna: 2 x 10⁷ cykli przełączania
Napięcie probiercze (uzwojenie/styk): 4 kVrms (50 Hz, 1 min., uzwojenie/styk)
Strona patogenu: Strona patogenu
Zachowanie podczas przełączania napędu: Monostabilny
Napęd (biegunowość): spolaryzowany
Typowy czas reakcji: 7 ms
Typowy czas nawrotu: 20 ms
Rodzaj styku przełączającego: Styk pojedynczy
Materiał styków: AgSnO, pokryte twardym złotem
Minimalne napięcie przełączania: 5 V (100 mA)
Minimalny prąd przełączania: 10 mA (12 V)
Maksymalna moc wyłączania (obciążenie rezystancyjne): 140 W (24 V DC); 20 W (48 V DC); 18 W (60 V DC); 23 W (110 V DC); 40 W (220 V DC); 1500 VA (250 V AC)
Minimalna moc przełączania: 0,12 W
Moc przełączania: 2 A (przy 24 V, DC13); 0,2 A (przy 110 V, DC13); 0,1 A (przy 220 V, DC13); 3 A (przy 24 V, AC15); 3 A (przy 120 V, AC15); 3 A (przy 230 V, AC15)
Częstotliwość sieciowa: 50/60 Hz
Napięcie znamionowe (dołączony przekaźnik elektromechaniczny): 60 V DC
Bezpiecznik wyjściowy: 4 A gL/gG NEOZED
Typowe napięcie zaniku: 50 V AC

Rodzaj produktu: moduł przekaźnikowy

Model katalogowy producenta: PLC-RPT-120UC/21/SO46

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Minimalne napięcie robocze: 93.6 V/AC

Maksymalne napięcie robocze: 168 V/AC

Czas reakcji: 7 ms

Czas rozpadu: 20 ms

Rodzaj styku: 1 zestyk przełączny

Materiał styku: AgSnO + złocenie elektrolityczne

Maksymalne napięcie przełączania: 250 V DC/AC

Maksymalna moc przełączania: 1500 VA

Cechy przekaźnika: wtykowy

: IP20

Maksymalna temperatura: 85 °C

Minimalna temperatura: -40 °C

Głębokość produktu: 94 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 80 mm

Wymiary: (S x W x G) 6.2 x 80 x 94 mm

Zawartość: 10 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3564579 moduł przekaźnikowy Phoenix Contact PLC-RPT-120UC/21/SO46

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564579 moduł przekaźnikowy Phoenix Contact PLC-RPT-120UC/21/SO46

Opis

Interfejs PLC chroniący przed prądami i napięciami zakłócającymi po stronie sterowania. Składa się z podstawowego terminala PLC-BPT-120UC/21/SO46 ze złączem wtykowym i wtykowym przekaźnikiem miniaturowym ze stykiem mocy do 6 A, 1 stykiem przełącznym, napięciem wejściowym 120 V AC
