moduł przekaźnikowy Phoenix Contact PLC-RPT-230UC/21HC/SO46

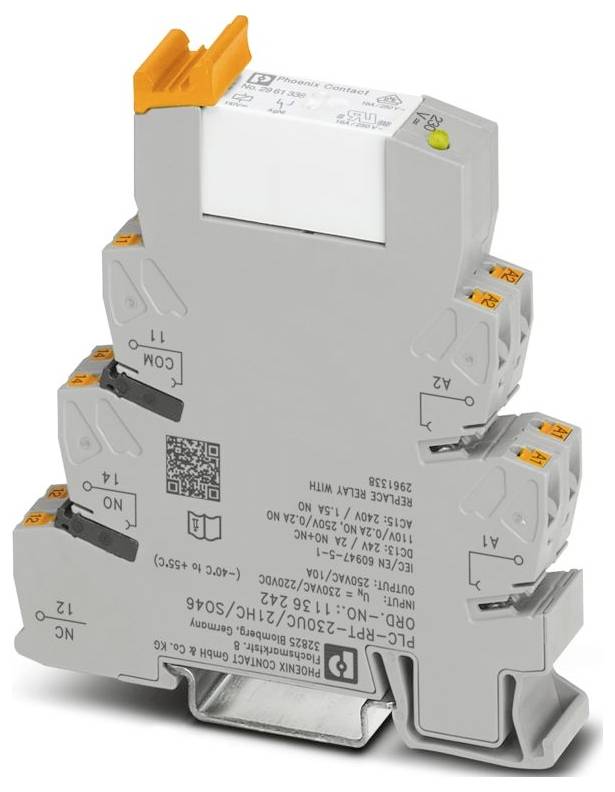

Zdjęcie poglądowe

Rodzaj produktu

moduł przekaźnikowy

Rodzaj styku

1 zestyk przełączny

Maksymalne napięcie przełączania

250 V DC/AC

Model katalogowy producenta

PLC-RPT-230UC/21HC/SO46

Połączenie komponentów

Wciskane złącze sprężynowo-klatkowe

Karta katalogowa (PDF)

Dostawa w pon. 28.09

3 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (74,72 zł / Sztuka)

747,15 zł

918,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

Dostępnych jest tylko 3 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Interfejs PLC
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1 mm² (podwójna końcówka przewodu)
Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG: 26 ... 14
Szerokość: 14 mm
Wysokość: 80 mm
Głębokość: 94 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -40 ° C ... 55 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 2000 m
Normy/Przepisy: IEC 60947-5-1
Typ montażu: montaż na szynie DIN
Kategoria przepięcia III
Stopień zabrudzenia 3
Końcówka odizolowanego przewodu: 10 mm
Pozycja montażowa: dowolna
Instrukcja obsługi: Należy zastosować zabezpieczenie przed dotykiem przedmiotu (w przypadku występowania napięć)> 25 V AC/60 V DC) musi zostać zapewnione przez instalatora systemu. Jest to urządzenie do zabudowy, nie posiadające zabezpieczenia przed bezpośrednim kontaktem.
Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
Maksymalna strata mocy w warunkach nominalnych: 2,3 W.
Tryb pracy: 100% ED
CE: CE
Certyfikat: TAE0000196
Zakres napięcia wejściowego: 179,4 V AC ... 264,5 V prądu przemiennego (20°C); 171,6 V prądu stałego... 253 V prądu stałego (20 °C)
Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
Obwód zabezpieczający: sieć RC; mostek prostowniczy
Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Maksymalne napięcie przełączania: 250 V AC/DC
Wskaźnik stanu: dioda LED (żółta)
Zastosowanie: Filtr przeciw zakłóceniom
Maksymalny prąd rozruchowy: 30 A (300 ms, styk normalnie otwarty)
Izolacja: Izolacja podstawowa
Status konserwacji danych: Status konserwacji danych
Data ostatniej aktualizacji danych: 11 grudnia 2025 r.
Napięcie znamionowe wejściowe UN: 230 V AC; 220 V DC
Typowy prąd wejściowy przy UN: 8,5 mA (50 Hz); 10 mA (60 Hz)
Konfiguracja styków: 1 styk przełączny
Maksymalny prąd ciągły: 6 A; 10 A (wartość dotyczy zacisków 12. Jeżeli zaciski 12 są zmostkowane, obowiązuje wartość normalna.)
UKCA: UKCA
Dane dotyczące budowy statków: Dane dotyczące budowy statków
Temperatura: D
Wilgotność: A
Wibracje: B/C
EMC: B
Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
Napięcie znamionowe izolacji: 250 V AC
Znamionowe napięcie udarowe: 4 kV (bezpieczna izolacja, wzmocniona izolacja i 6 kV pomiędzy obwodem wejściowym i ścieżkami prądowymi styków wyjściowych)
Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami: Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami
Odległości powietrzne i powierzchniowe między obwodami: Odległości powietrzne i powierzchniowe między obwodami
Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
Klasa ochrony (przekaźnik): RT II (przekaźnik)
Stopień ochrony (miejsce instalacji): IP54 (miejsce instalacji)
Przełączanie: Przełączanie
Żywotność mechaniczna: ok. 3 x 10⁷ cykli przełączania
Napięcie probiercze (uzwojenie/styk): 4 kVrms (50 Hz, 1 min., uzwojenie/styk)
Strona patogenu: Strona patogenu
Zachowanie podczas przełączania napędu: Monostabilny
Napęd (biegunowość): spolaryzowany
Typowy czas reakcji: 7 ms
Typowy czas nawrotu: 10 ms
Rodzaj styku przełączającego: Styk pojedynczy
Materiał styku AgNi
Minimalne napięcie przełączania: 12 V (10 mA)
Minimalny prąd przełączania: 10 mA (12 V)
Maksymalna moc przełączania (obciążenie rezystancyjne): 144 W (24 V DC); 240 W (24 V DC, wartość dotyczy zacisków 12. Jeżeli zaciski 12 są zmostkowane, obowiązuje wartość normalna.); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 1500 VA (250 V AC); 2500 W (250 V AC, wartość dotyczy zacisków 12. Jeżeli zaciski 12 są zmostkowane, obowiązuje wartość normalna.)
Moc przełączania: 2 A (DC13, 24 V); 0,2 A (DC13, 250 V); 6 A (AC15, 24 V); 6 A (AC15, 250 V)
Częstotliwość sieciowa: 50/60 Hz
Napięcie znamionowe (dołączony przekaźnik elektromechaniczny): 110 V DC
Typowe napięcie zaniku: 60 V AC

Rodzaj produktu: moduł przekaźnikowy

Model katalogowy producenta: PLC-RPT-230UC/21HC/SO46

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Minimalne napięcie robocze: 179.4 V/AC

Maksymalne napięcie robocze: 264.5 V/AC

Czas reakcji: 7 ms

Czas rozpadu: 10 ms

Rodzaj styku: 1 zestyk przełączny

Materiał styku: AgNi

Maksymalne napięcie przełączania: 250 V DC/AC

Maksymalna moc przełączania: 2500 W

Moc cewki: 2.3 W

Cechy przekaźnika: element RC

: IP20

Maksymalna temperatura: 55 °C

Minimalna temperatura: -40 °C

Głębokość produktu: 94 mm

Szerokość produktu: 14 mm

Wysokość produktu: 80 mm

Wymiary: (S x W x G) 14 x 80 x 94 mm

Zawartość: 10 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3564951 moduł przekaźnikowy Phoenix Contact PLC-RPT-230UC/21HC/SO46

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564951 moduł przekaźnikowy Phoenix Contact PLC-RPT-230UC/21HC/SO46

Opis

Interfejs PLC chroniący przed prądami i napięciami zakłócającymi po stronie sterowania. Składa się z podstawowego bloku zacisków z połączeniem wtykowym i wtykowego przekaźnika miniaturowego ze stykiem mocy do 10 A, 1 stykiem przełącznym, napięciem wejściowym 230 V AC
