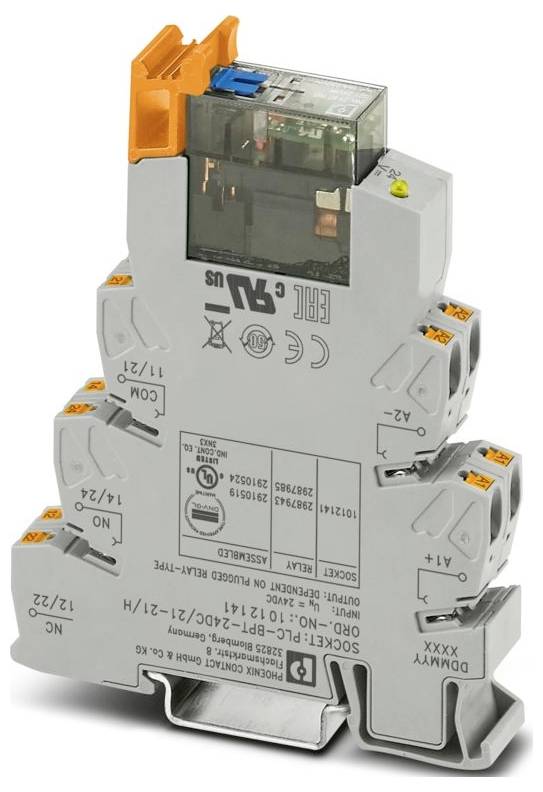

Zdjęcie poglądowe
moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/21-21AU/MS
Opakowanie
sztuka
Rodzaj produktu
moduł przekaźnikowy
Rodzaj styku
2 zestyki przełączne
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
PLC-RPT- 24DC/21-21AU/MS
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
25 Sztuki
Liczba (Rozmiar opakowania 10 szt.)
Suma (78,90 zł / Sztuka)
789,00 zł
641,46 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Interfejs PLC
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1 mm² (podwójna końcówka przewodu)
- Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 26 ... 14
- Szerokość: 14 mm
- Wysokość: 80 mm
- Głębokość: 104 mm
- Kolor: szary (RAL 7042)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -40 ° C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Wysokość: ≤ 2000 m
- Normy/Przepisy: IEC 60947-5-1
- Uwaga: Podane wartości obowiązują w przypadku, gdy warstwa złota jest uszkodzona.
- Typ montażu: montaż na szynie DIN
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Końcówka odizolowanego przewodu: 10 mm
- Pozycja montażowa: dowolna
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- UL, USA / Kanada: UL, USA / Kanada
- Maksymalna strata mocy w warunkach nominalnych: 0,44 W.
- Tryb pracy: 100% ED
- CE: CE
- Certyfikat: TAE0000196
- Zakres napięcia wejściowego: 20,2 V DC ... 33,6 V prądu stałego (20 °C)
- Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | Dioda wolnobiegowa
- Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC
- Zastosowanie: Przełącznik ręczny
- Maksymalny prąd rozruchowy: 12 A (20 ms)
- Izolacja: Bezpieczna separacja, wzmocniona izolacja
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 11 grudnia 2025 r.
- Napięcie wejściowe znamionowe UN: 24 V DC
- Typowy prąd wejściowy przy UN: 18 mA
- Wskaźnik zasilania: Żółta dioda LED
- Konfiguracja styków: 2 styki przełączne
- Maksymalny prąd ciągły: 6 A
- Klasa palności wg UL 94 (obudowa): V0 (obudowa)
- UL, USA: UL, USA
- UKCA: UKCA
- Dane dotyczące budowy statków: Dane dotyczące budowy statków
- Temperatura: D
- Wilgotność: A
- Wibracje: B/C
- EMC: B
- Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
- Napięcie znamionowe izolacji: 250 V AC
- Mierzone napięcie szczytowe: 6 kV
- Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami: Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami
- Odległości powietrzne i powierzchniowe między obwodami: Odległości powietrzne i powierzchniowe między obwodami
- Stopień ochrony (gniazdo przekaźnika): IP20
- Klasa ochrony (przekaźnik): RT II
- Stopień ochrony (miejsce montażu): ≥ IP54
- Przełączanie: Przełączanie
- Żywotność mechaniczna: 5 x 10⁶ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 4 kVrms (50 Hz, 1 min.)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): spolaryzowany
- Typowy czas reakcji: 10 ms
- Typowy czas nawrotu: 10 ms
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał styków: AgNi, pokryte twardym złotem
- Napięcie przełączania min. 12 V
- Minimalny prąd przełączania: 10 mA
- Maksymalna moc wyłączania (obciążenie rezystancyjne): 192 W (24 V DC);62 W (48 V DC);42 W (60 V DC);55 W (110 V DC);66 W (220 V DC);2000 VA (250 V AC)
- Moc przełączania: 1 A (24 V (DC13)); 1,5 A (230 V, AC15)
- Przełączanie: gdy warstwa złota ulega zniszczeniu: Przełączanie: gdy warstwa złota ulega zniszczeniu
- Napięcie znamionowe (dołączony przekaźnik elektromechaniczny): 24 V DC
- Napięcie probiercze (przełączalne/przełączalne): 2,5 kVrms (50 Hz, 1 min.)
- Opakowanie
sztuka
- Rodzaj produktu
moduł przekaźnikowy
- Model katalogowy producenta
PLC-RPT- 24DC/21-21AU/MS
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Minimalne napięcie robocze
20.2 V/DC
- Maksymalne napięcie robocze
33.6 V/DC
- Czas reakcji
10 ms
- Czas rozpadu
10 ms
- Rodzaj styku
2 zestyki przełączne
- Materiał styku
AgNi powlekane złotem
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
2000 VA
- Moc cewki
0.44 W
- Cechy przekaźnika
dioda LED
dioda bocznikująca
IP20
- Maksymalna temperatura
85 °C
- Minimalna temperatura
-40 °C
- Głębokość produktu
104 mm
- Długość produktu
104 mm
- Szerokość produktu
14 mm
- Wysokość produktu
80 mm
- Wymiary
(D x S x W) 104 x 14 x 80 mm
- Zawartość
10 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3580284 moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/21-21AU/MS
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580284 moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/21-21AU/MS
Opis
Interfejs PLC składający się z gniazda przekaźnika i wtykowego przekaźnika wielowarstwowego ze złotymi stykami z obsługą ręczną, zintegrowaną diodą LED stanu i diodą gaszącą, złączem wtykowym, 2 zestykami przełącznymi, diodą gaszącą, napięciem wejściowym: 24 V DC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
