moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/21HC/MS

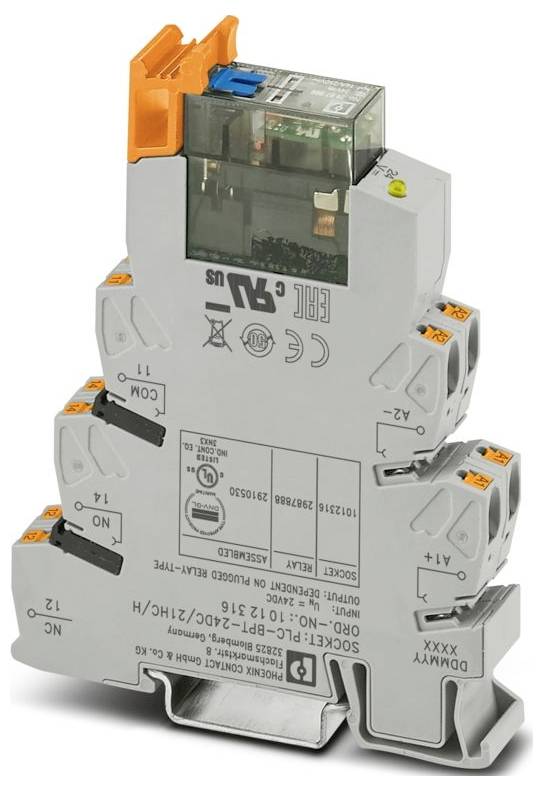

Kompaktowe relé przemysłowe z wieloma portami połączeniowymi i oznaczonymi parametrami technicznymi, używane do sterowania obwodami elektrycznymi.

Zdjęcie poglądowe

Rodzaj produktu

moduł przekaźnikowy

Rodzaj styku

1 zestyk przełączny

Maksymalne napięcie przełączania

250 V DC/AC

Model katalogowy producenta

PLC-RPT- 24DC/21HC/MS

Połączenie komponentów

Wciskane złącze sprężynowo-klatkowe

Karta katalogowa (PDF)

Dostawa w pon. 28.09

14 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (61,71 zł / Sztuka)

617,07 zł

759,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 81,29 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Interfejs PLC
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1 mm² (podwójna końcówka przewodu)
Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG: 26 ... 14
Szerokość: 14 mm
Wysokość: 80 mm
Głębokość: 104 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -40 ° C ... 60 °C
Temperatura otoczenia (przechowywanie/transport): -20 °C ... 85 °C
Wysokość: ≤ 2000 m
Normy/Przepisy: IEC 60947-5-1
Typ montażu: montaż na szynie DIN
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Końcówka odizolowanego przewodu: 10 mm
Pozycja montażowa: dowolna
Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
UL, USA / Kanada: UL, USA / Kanada
Maksymalna strata mocy w warunkach nominalnych: 0,44 W.
Tryb pracy: 100% ED
CE: CE
Certyfikat: TAE0000196
Zakres napięcia wejściowego: 20,2 V DC ... 33,6 V prądu stałego (20 °C)
Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
Układ zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją; Zabezpieczenie przeciwprzepięciowe | Dioda wolnobiegunowa
Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Maksymalne napięcie przełączania: 250 V AC/DC (W przypadku napięć większych niż 250 V (L1, L2, L3) między tymi samymi zaciskami sąsiadujących modułów, należy zainstalować płytę rozdzielającą PLC-ATP. Mostkowanie potencjałów uzyskuje się wtedy za pomocą FBST 8-PLC...lub...FBST 500...)
Zastosowanie: Przełącznik ręczny; wysokie prądy ciągłe
Maksymalny prąd rozruchowy: 24 A (20 ms)
Izolacja: Bezpieczna separacja, wzmocniona izolacja
Status konserwacji danych: Status konserwacji danych
Data ostatniej aktualizacji danych: 11 grudnia 2025 r.
Napięcie wejściowe znamionowe UN: 24 V DC
Typowy prąd wejściowy przy UN: 18 mA
Wskaźnik zasilania: Żółta dioda LED
Konfiguracja styków: 1 styk przełączny
Maksymalny prąd ciągły: 10 A
Klasa palności wg UL 94 (obudowa): V0 (obudowa)
UL, USA: UL, USA
UKCA: UKCA
Dane dotyczące budowy statków: Dane dotyczące budowy statków
Temperatura: D
Wilgotność: A
Wibracje: B/C
EMC: B
Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
Napięcie znamionowe izolacji: 250 V AC
Mierzone napięcie szczytowe: 6 kV
Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
Klasa ochrony (przekaźnik): RT II (przekaźnik)
Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
Przełączanie: Przełączanie
Żywotność mechaniczna: 5 x 10⁶ cykli przełączania
Napięcie probiercze (uzwojenie/styk): 4 kVrms (50 Hz, 1 min., uzwojenie/styk)
Strona patogenu: Strona patogenu
Zachowanie podczas przełączania napędu: Monostabilny
Napęd (biegunowość): spolaryzowany
Typowy czas reakcji: 10 ms
Typowy czas nawrotu: 10 ms
Rodzaj styku przełączającego: Styk pojedynczy
Materiał styku AgNi
Minimalne napięcie przełączania: 12 V (10 mA)
Minimalny prąd przełączania: 10 mA (12 V)
Maksymalna moc wyłączania (obciążenie rezystancyjne): 264 W (24 V DC);62 W (48 V DC);48 W (60 V DC);52 W (110 V DC);66 W (220 V DC);2750 VA (250 V AC)
Moc przełączania: 2 A (24 V (DC13)); 3 A (230 V, AC15)
Napięcie znamionowe (dołączony przekaźnik elektromechaniczny): 24 V DC

Rodzaj produktu: moduł przekaźnikowy

Model katalogowy producenta: PLC-RPT- 24DC/21HC/MS

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Minimalne napięcie robocze: 20.2 V/DC

Maksymalne napięcie robocze: 33.6 V/DC

Czas reakcji: 10 ms

Czas rozpadu: 10 ms

Rodzaj styku: 1 zestyk przełączny

Materiał styku: AgNi

Maksymalne napięcie przełączania: 250 V DC/AC

Maksymalna moc przełączania: 2750 VA

Cechy przekaźnika: dioda LED
dioda bocznikująca

: IP20

Maksymalna temperatura: 60 °C

Minimalna temperatura: -40 °C

Głębokość produktu: 104 mm

Długość produktu: 104 mm

Szerokość produktu: 14 mm

Wysokość produktu: 80 mm

Wymiary: (D x S x W) 104 x 14 x 80 mm

Zawartość: 10 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3580297 moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/21HC/MS

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580297 moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/21HC/MS

Opis

Interfejs PLC składający się z gniazda przekaźnika i wtykowego przekaźnika ze stykiem zasilania z ręcznym sterowaniem, zintegrowaną diodą LED stanu i diodą gaszącą, złączem wtykowym, 1 zestykiem przełącznym, diodą zabezpieczającą przed odwrotną polaryzacją, diodą gaszącą, napięciem wejściowym: 24 V DC

Opis tego produktu został przetłumaczony automatycznie.
