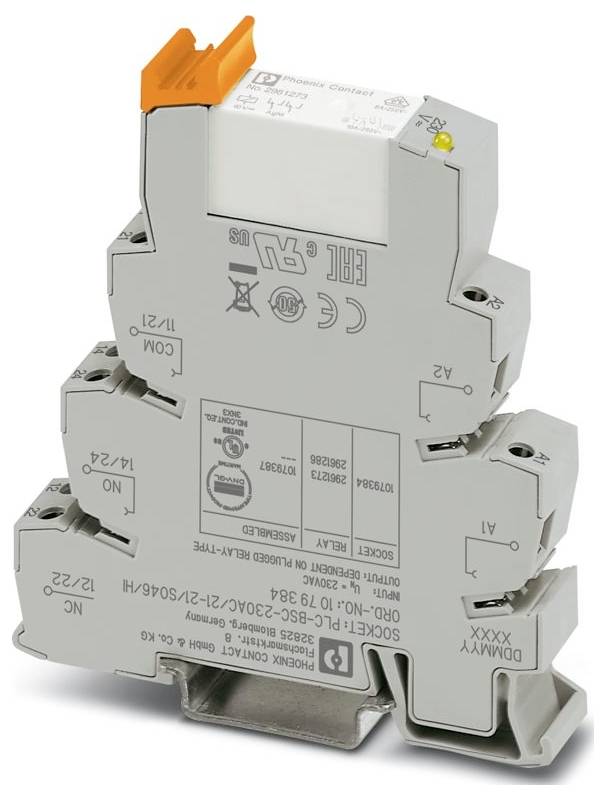

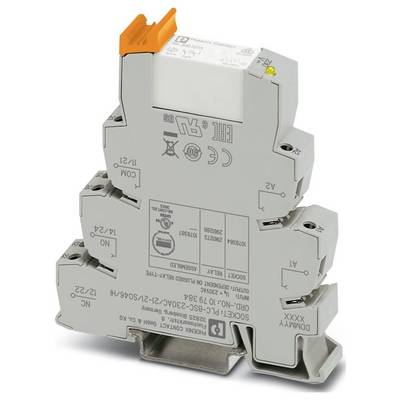

moduł przekaźnikowy Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

moduł przekaźnikowy

Rodzaj styku

2 zestyki przełączne

Maksymalne napięcie przełączania

250 V DC/AC

Model katalogowy producenta

PLC-RSC-230AC/21-21/SO46/HI

Karta katalogowa (PDF)

Dostawa w pon. 28.09

10 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (218,62 zł / Sztuka)

2186,18 zł

2689,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 292,67 zł

Dostępnych jest tylko 10 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Interfejs PLC
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Moment dokręcania: 0,45 Nm ... 0,55 Nm (zwykle zaciski te należy podeprzeć podczas podłączania przewodu (trzymać jedną ręką, podpora obudowy))
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1,5 mm² (podwójna końcówka przewodu)
Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG: 26 ... 14
Szerokość: 14 mm
Wysokość: 80 mm
Głębokość: 94 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -40 ° C ... 50 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 2000 m
Normy/Przepisy: IEC 60947-5-1
Typ montażu: montaż na szynie DIN
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Końcówka odizolowanego przewodu: 8 mm
Pozycja montażowa: dowolna
Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
Maksymalna strata mocy w warunkach nominalnych: 1,04 W.
Tryb pracy: 100% ED
CE: CE
Certyfikat: TAE0000196
Zakres napięcia wejściowego: 190 V AC ... 264 V prądu przemiennego (20 °C)
Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
Obwód zabezpieczający: Mostek prostowniczy
Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Maksymalne napięcie przełączania: 250 V AC/DC (W przypadku napięć większych niż 250 V (L1, L2, L3) między tymi samymi zaciskami sąsiadujących modułów, należy zainstalować płytę rozdzielającą PLC-ATP. Mostkowanie potencjałów uzyskuje się wtedy za pomocą FBST 8-PLC...lub...FBST 500...)
Zastosowanie: Filtr przeciw zakłóceniom
Maksymalny prąd rozruchowy: 15 A (300 ms)
Izolacja: Izolacja podstawowa; Bezpieczna separacja, wzmocniona izolacja i 6 kV pomiędzy obwodem wejściowym a ścieżkami prądowymi styków wyjściowych
Status konserwacji danych: Status konserwacji danych
Data ostatniej aktualizacji danych: 12.09.2025
Napięcie wejściowe znamionowe UN: 230 V AC
Typowy prąd wejściowy przy UN: 14 mA (50 Hz)
Wskaźnik zasilania: Żółta dioda LED
Konfiguracja styków: 2 styki przełączne
Maksymalny prąd ciągły: 6 A
Klasa palności wg UL 94 (obudowa): V0 (obudowa)
UKCA: UKCA
Dane dotyczące budowy statków: Dane dotyczące budowy statków
Temperatura: D
Wilgotność: A
Wibracje: B/C
EMC: B
Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
Mierzone napięcie szczytowe: 4 kV
Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami: Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami
Odległości powietrzne i powierzchniowe między obwodami: Odległości powietrzne i powierzchniowe między obwodami
Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
Klasa ochrony (przekaźnik): RT III (przekaźnik)
Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
Przełączanie: Przełączanie
Żywotność mechaniczna: 3 x 10⁷ cykli przełączania
Napięcie probiercze (uzwojenie/styk): 4 kV AC (50 Hz, 1 min., uzwojenie/styk)
Strona patogenu: Strona patogenu
Zachowanie podczas przełączania napędu: Monostabilny
Napęd (biegunowość): spolaryzowany
Typowy czas reakcji: 10 ms
Typowy czas nawrotu: 8 ms
Rodzaj styku przełączającego: Styk pojedynczy
Materiał styku AgNi
Minimalne napięcie przełączania: 5 V AC/DC (10 mA)
Minimalny prąd przełączania: 10 mA (5 V)
Maksymalna moc przełączania (obciążenie rezystancyjne): 140 W (przy 24 V DC); 85 W (przy 48 V DC); 60 W (przy 60 V DC); 44 W (przy 110 V DC); 57 W (przy 220 V DC); 1500 VA (przy 250 V AC)
Moc przełączania: 2 A (przy 24 V, DC13); 0,2 A (przy 250 V, DC13); 3 A (przy 24 V, AC15); 3 A (przy 120 V, AC15); 3 A (przy 250 V, AC15)
Napięcie znamionowe (dołączony przekaźnik elektromechaniczny): 110 V DC
Napięcie probiercze (przełączalne): 2,5 kV AC (50 Hz, 1 min., przełączalne)
Strata mocy wejściowej przy UN: 3 VA
Próg załączenia: 190 V AC
Próg wyłączenia: 170 V AC
Obwód wejściowy: obwód RC z przełącznikiem progowym

Opakowanie: sztuka

Rodzaj produktu: moduł przekaźnikowy

Model katalogowy producenta: PLC-RSC-230AC/21-21/SO46/HI

Połączenie komponentów: śrubowe

Minimalne napięcie robocze: 190 V/AC

Maksymalne napięcie robocze: 264 V/AC

Czas reakcji: 10 ms

Czas rozpadu: 8 ms

Rodzaj styku: 2 zestyki przełączne

Materiał styku: AgNi

Maksymalne napięcie przełączania: 250 V DC/AC

Maksymalna moc przełączania: 1500 VA

Cechy przekaźnika: mostek prostujący

: IP20

Maksymalna temperatura: 50 °C

Minimalna temperatura: -40 °C

Głębokość produktu: 94 mm

Szerokość produktu: 14 mm

Wysokość produktu: 80 mm

Wymiary: (S x W x G) 14 x 80 x 94 mm

Zawartość: 10 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3563321 moduł przekaźnikowy Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563321 moduł przekaźnikowy Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI

Opis

PLC-INTERFACE, składający się z podstawowego zacisku PLC-BSC.../21-21/SO46/HI ze złączem śrubowym i wtykowym przekaźnikiem miniaturowym ze stykiem mocy, 2 stykami przełącznymi, znamionowym napięciem wejściowym 230 V AC, ze zdefiniowanymi progami załączania i wyłączania
