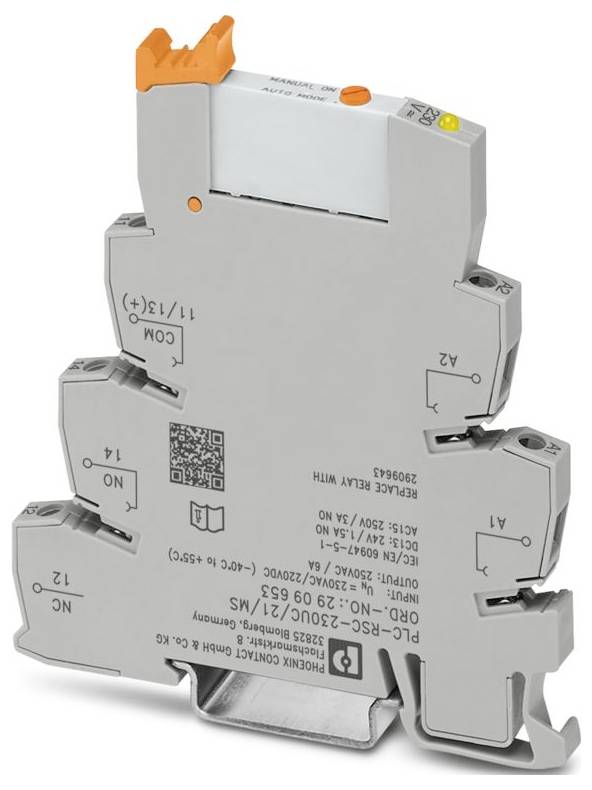

Zdjęcie poglądowe
moduł przekaźnikowy Phoenix Contact PLC-RSC-230UC/21/MS
Rodzaj produktu
moduł przekaźnikowy
Rodzaj styku
1 zestyk przełączny
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
PLC-RSC-230UC/21/MS
Połączenie komponentów
śrubowe
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
34 Sztuki
Liczba
Suma (109,00 zł / Sztuka)
109,00 zł
88,62 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Interfejs PLC
- Rodzaj połączenia: śrubowe.
- Gwint śrub M3
- Moment dokręcania: 0,6 Nm ... 0,8 Nm
- Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1,5 mm² (podwójna końcówka przewodu)
- Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 26 ... 14
- Szerokość: 6,2 mm
- Wysokość: 80 mm
- Głębokość: 94 mm
- Kolor: szary (RAL 7042)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -40 ° C ... 55 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/przepisy: IEC 60664; IEC 60947-5-1
- Typ montażu: montaż na szynie DIN
- Kategoria przepięcia III
- Stopień zabrudzenia 3
- Końcówka odizolowanego przewodu: 8 mm
- Pozycja montażowa: dowolna
- Uwaga dotycząca eksploatacji: W przypadku napięć większych niż 250 V (L1, L2, L3) pomiędzy identycznymi zaciskami sąsiadujących modułów, należy zamontować płytę rozdzielającą PLC-ATP. Mostkowanie potencjałów uzyskuje się wówczas za pomocą FBST 8-PLC... lub FBST 500...
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- Maksymalna strata mocy w warunkach nominalnych: 0,74 W.
- Tryb pracy: 100% ED
- CE: CE
- Certyfikat: TAE0000196
- Zakres napięcia wejściowego: 179,4 V AC ... 264,5 V prądu przemiennego (20°C); 171,6 V prądu stałego... 154 V prądu stałego 253 (20 °C)
- Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
- Obwód zabezpieczający: Mostek prostowniczy | Mostek prostowniczy
- Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC (W przypadku napięć większych niż 250 V (L1, L2, L3) między tymi samymi zaciskami sąsiadujących modułów, należy zainstalować płytę rozdzielającą PLC-ATP. Mostkowanie potencjałów uzyskuje się wtedy za pomocą FBST 8-PLC...lub...FBST 500...)
- Zastosowanie: Przełącznik ręczny
- Prąd zwarciowy: 200 A (warunkowy prąd zwarciowy)
- Maksymalny prąd rozruchowy: 10 A (4 s)
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 12.01.2026
- Napięcie znamionowe wejściowe UN: 230 V AC; 220 V DC
- Typowy prąd wejściowy przy UN: 3,2 mA (przy UN = 230 V AC); 3 mA (przy UN = 220 V DC)
- Wskaźnik zasilania: Żółta dioda LED
- Konfiguracja styków: 1 styk przełączny
- Maksymalny prąd ciągły: 6 A
- Klasa palności wg UL 94 (obudowa): V0 (obudowa)
- Normy / Przepisy: Normy / Przepisy
- UKCA: UKCA
- Dane dotyczące budowy statków: Dane dotyczące budowy statków
- Temperatura: D
- Wilgotność: A
- Wibracje: B/C
- EMC: B
- Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
- Napięcie znamionowe izolacji: 250 V
- Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
- Klasa ochrony (przekaźnik): RT II (przekaźnik)
- Przełączanie: Przełączanie
- Żywotność mechaniczna: 1 x 10⁷ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 4 kV AC (50 Hz, 1 min., uzwojenie/styk)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): spolaryzowany
- Typowy czas reakcji: 7 ms
- Typowy czas nawrotu: 15 ms
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał kontaktu: AgSnO
- Minimalne napięcie przełączania: 5 V (przy 100 mA)
- Minimalny prąd przełączania: 10 mA (12 V)
- Maksymalna moc przełączania (obciążenie rezystancyjne): 140 W (przy 24 V DC); 20 W (przy 48 V DC); 18 W (przy 60 V DC); 23 W (przy 110 V DC); 40 W (przy 220 V DC); 1500 VA (przy 250 V AC)
- Moc przełączania: 2 A (przy 24 V, DC13); 0,2 A (przy 110 V, DC13); 0,1 A (przy 220 V, DC13); 3 A (przy 24 V, AC15); 3 A (przy 120 V, AC15); 3 A (przy 230 V, AC15)
- Właściwości izolacyjne: Cewka/Styk: Właściwości izolacyjne: Cewka/Styk
- Znamionowe napięcie udarowe wytrzymywane: 6 kV
- Napięcie znamionowe (dołączony przekaźnik elektromechaniczny): 60 V DC
- Bezpiecznik wyjściowy: 4 A gL/gG NEOZED
- Rodzaj produktu
moduł przekaźnikowy
- Model katalogowy producenta
PLC-RSC-230UC/21/MS
- Połączenie komponentów
śrubowe
- Minimalne napięcie robocze
179.4 V/AC
- Maksymalne napięcie robocze
264.5 V/AC
- Czas reakcji
7 ms
- Czas rozpadu
15 ms
- Rodzaj styku
1 zestyk przełączny
- Materiał styku
AgSnO
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
1500 VA
- Cechy przekaźnika
mostek prostujący
IP20
- Maksymalna temperatura
55 °C
- Minimalna temperatura
-40 °C
- Głębokość produktu
94 mm
- Szerokość produktu
6.2 mm
- Wysokość produktu
80 mm
- Wymiary
(S x W x G) 6.2 x 80 x 94 mm
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3580087 moduł przekaźnikowy Phoenix Contact PLC-RSC-230UC/21/MS
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580087 moduł przekaźnikowy Phoenix Contact PLC-RSC-230UC/21/MS
Opis
Interfejs PLC składający się z podstawowego terminala PLC-BSC.../21 ze złączem śrubowym i wtykowym przekaźnikiem miniaturowym ze stykiem mocy i obsługą ręczną, 1 stykiem przełącznym, napięcie wejściowe 230 V AC/220 V DC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
