moduł przekaźnikowy Phoenix Contact RIF-0-RPT-12DC/ 1AU

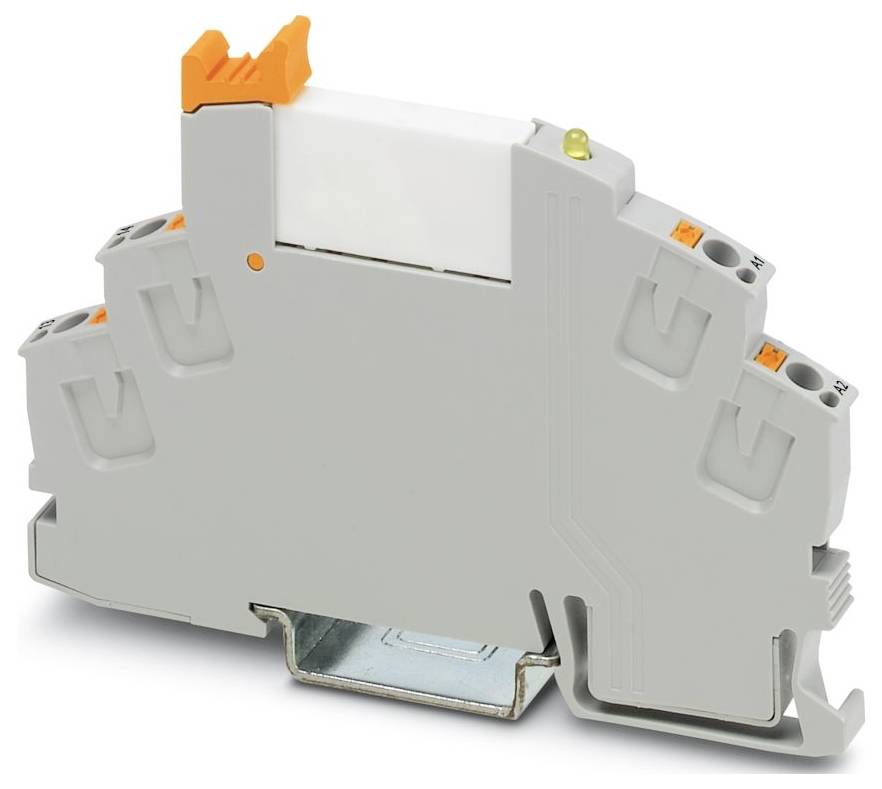

Szara przyłącznica na szynę DIN z pomarańczowymi i szarymi punktami połączeniowymi, używana w systemach okablowania elektrycznego.

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

moduł przekaźnikowy

Rodzaj styku

1 NO

Maksymalne napięcie przełączania

250 V DC/AC

Model katalogowy producenta

RIF-0-RPT-12DC/ 1AU

Karta katalogowa (PDF)

Dostawa w pon. 28.09

41 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (34,07 zł / Sztuka)

340,65 zł

419,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 48,77 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: RIFLINE complete
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (tuleja z osłoną plastikową)
Przekrój przewodu sztywnego: 0,14 mm² ... 1,5 mm²
Przekrój przewodu AWG: 24 ... 16
Szerokość: 6,2 mm
Wysokość: 93 mm
Głębokość: 66 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -40 ° C ... 60 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Normy/Przepisy: IEC 60947-5-1
Uwaga: Podane wartości obowiązują w przypadku, gdy warstwa złota jest uszkodzona.
Typ montażu: montaż na szynie DIN
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Końcówka odizolowanego przewodu: 8 mm
Pozycja montażowa: dowolna
Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
Maksymalna strata mocy w warunkach nominalnych: 0,19 W.
Tryb pracy: 100% ED
Zakres napięcia wejściowego: 9,6 V DC ... 18 V prądu stałego (20 °C)
Wymiary artykułu: Wymiary artykułu
Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
Układ ochronny: Dioda bocznikująca
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Maksymalne napięcie przełączania: 250 V AC/DC
Zastosowanie: Uniwersalne
Maksymalny prąd rozruchowy: 50 mA
Izolacja: bezpieczna separacja
Status konserwacji danych: Status konserwacji danych
Data ostatniej aktualizacji danych: 20 stycznia 2026 r.
Nominalne napięcie wejściowe UN: 12 V DC
Zakres napięcia wejściowego względem UN: patrz schemat
Typowy prąd wejściowy przy UN: 16 mA
Wskaźnik zasilania: Żółta dioda LED
Konfiguracja styków: 1 styk normalnie otwarty
Maksymalny prąd ciągły: 6 A
Klasa palności wg UL 94 (obudowa): V2 (obudowa)
Napięcie znamionowe izolacji: 250 V AC
Mierzone napięcie szczytowe: 6 kV
Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
Klasa ochrony (przekaźnik): RT III (przekaźnik)
Przełączanie: Przełączanie
Żywotność mechaniczna: ok. 2 x 10⁷ cykli przełączania
Napięcie probiercze (uzwojenie/styk): 4 kVrms (50 Hz, 1 min., uzwojenie/styk)
Strona patogenu: Strona patogenu
Zachowanie podczas przełączania napędu: Monostabilny
Napęd (biegunowość): spolaryzowany
Typowy czas reakcji: 5 ms
Typowy czas nawrotu: 8 ms
Rodzaj styku przełączającego: Styk pojedynczy
Materiał kontaktu: AgSnO
Minimalne napięcie przełączania: 5 V (przy 100 mA)
Minimalny prąd przełączania: 10 mA (przy 12 V)
Maksymalna moc przełączania (obciążenie rezystancyjne): 140 W (przy 24 V DC); 20 W (przy 48 V DC); 18 W (przy 60 V DC); 23 W (przy 110 V DC); 40 W (przy 220 V DC); 1500 VA (przy 250 V AC)
Moc przełączania: 2 A (przy 24 V, DC13); 0,2 A (przy 110 V, DC13); 0,1 A (przy 220 V, DC13); 3 A (przy 24 V, AC15); 3 A (przy 120 V, AC15); 3 A (przy 230 V, AC15)
Żywotność elektryczna: patrz schemat
Przełączanie: gdy warstwa złota ulega zniszczeniu: Przełączanie: gdy warstwa złota ulega zniszczeniu
Napięcie cewki: 12 V DC
Kategoria użytkowania Schemat CB (IEC 60947-5-1): AC15, 3 A/250 V (normalnie otwarty); AC15, 1 A/250 V (normalnie zamknięty); DC13, 1,5 A/24 V (normalnie otwarty); DC13, 0,2 A/110 V (normalnie otwarty); DC13, 0,1 A/220 V (normalnie otwarty)

Opakowanie: sztuka

Rodzaj produktu: moduł przekaźnikowy

Model katalogowy producenta: RIF-0-RPT-12DC/ 1AU

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Minimalne napięcie robocze: 9.6 V/DC

Maksymalne napięcie robocze: 18 V/DC

Czas reakcji: 5 ms

Czas rozpadu: 8 ms

Rodzaj styku: 1 NO

Materiał styku: AgSnO + złocenie elektrolityczne

Maksymalne napięcie przełączania: 250 V DC/AC

Maksymalna moc przełączania: 1500 VA

Cechy przekaźnika: dioda bocznikująca

: IP20

Maksymalna temperatura: 85 °C

Minimalna temperatura: -40 °C

Głębokość produktu: 66 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 93 mm

Wymiary: (S x W x G) 6.2 x 93 x 66 mm

Zawartość: 10 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579689 moduł przekaźnikowy Phoenix Contact RIF-0-RPT-12DC/ 1AU

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579689 moduł przekaźnikowy Phoenix Contact RIF-0-RPT-12DC/ 1AU

Opis

Moduł przekaźnikowy wstępnie zmontowany z połączeniem wtykowym, składający się z: gniazda przekaźnika z wyrzutnikiem i przekaźnika ze złotymi stykami wielowarstwowymi. Konfiguracja styków: 1 styk normalnie zamknięty. Napięcie wejściowe: 12 V DC
